HT8513单节锂电内置动态同步升压5W单声道音频功放IC解决方案

单节锂电池供电的音箱依然是目前音箱市场量最大的产品品类，功率、效率、听觉感受、PCB外围成本等是电子工程师设计选型时对音频功放IC主要指标要求。基于便携蓝牙音箱输出功率越来越大的趋势，功放IC内置升压是必须的。而功率提升势必缩短锂电池的续航时间，尤其小容量锂电池产品更加明细。

深圳市永阜康科技有限公司针对便携式蓝牙音箱以及4寸、6寸手提户外音箱的应用需求，推广一款单节锂电池供电内置动态同步升压5W单声道音频功放IC-HT8513。HT8513相比同类竞品有三大优势：一是采用高效率的同步升压，相比非同步效率提高5%，并且外围不需要肖特基二极管，外围升压采用小电感，PCB面积也更小，整机成本更低；二是动态升压，芯片内部自动检测输入音频信号大小，小信号不升压，大信号自动升压，极大延长锂电池的续航时间（尤其是中小音量播放时测试，相对恒定升压音频功放播放时间延长15%以上）；三是相比电荷泵升压功放，能驱动最低2欧的喇叭，低音更足。

HT8513内置防破音功能，保持嘉兴禾润音频功放一贯的音质特点：低音饱满下潜好，中音磁性而不吵，高音清澈而不刺。另外，HT8513内置DC-DC模块的限流值外围可调，可匹配不同电池保护板放电电流，应用非常灵活。完善的过流保护，过热保护，欠压保护，输出短路保护。

产品特点

・防削顶失真功能(防破音, Anti-Clipping Function, ACF)

・免滤波器数字调制，直接驱动扬声器

・输出功率 5W (VBAT=3.3V, RL=4Ω, THD+N<10%, 20-20kHz full band)

・VBAT供电范围：2.7V至5.5V

・高效自适应同步升压功能 -延长电池播放时间 -可调节最大限流值，有效防止电池拉死

・AB/D类可切换

・保护功能:过流/过热/欠压异常保护功能

・无铅封装，SSOP10L-PP

应用

・蓝牙/ Wi-Fi音箱  ・便携式音箱  ・智能音箱   ・智能家居

HT8513输出功率测试：VBAT=3.6V，f=1kHz

HT8513动态升压波形图：

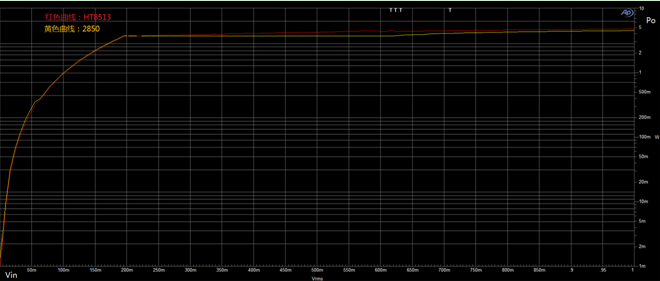

HT8513 对比2850输出功率曲线：(VBAT=3.6V,RL=4Ω,防破音打开ACF)

HT8513 对比2850输出功率曲线：(VBAT=3.6V,RL=3Ω,防破音打开ACF)

HT8513 对比2850输出功率曲线：(VBAT=3.6V,RL=2.5Ω,防破音关闭ACFOFF)

HT8513输出功率曲线：(VBAT=3.6V,RL=2Ω,防破音关闭ACFOFF)

HT8513应用信息

1. HT8513脚位图

2.HT8513管脚说明

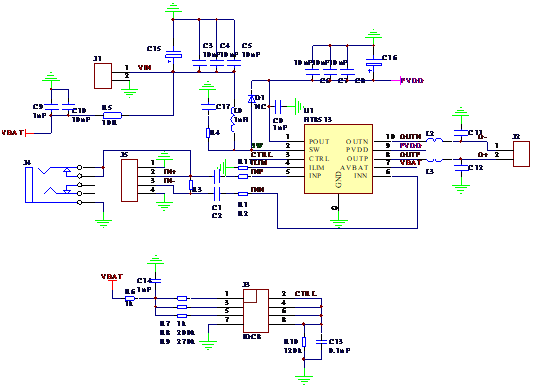

3.HT8513DEMO板原理图

4.HT8513DEMO板PCB顶层设计图

5. HT8513DEMO板PCB底层设计图

6.HT8513DEMO板贴片图

7.HT8513DEMO板物料清单

8.HT8513 DEMO板实物图
