ACM8629 单声道100W/立体声50W内置DSP音频算法的I2S数字输入D类功放IC解决方案

ACM8629 单声道100W/立体声50W内置DSP音频算法的I2S数字输入D类功放IC解决方案

引言

在无线蓝牙音箱、家庭音频系统、车载音频等产品，D类功放芯片因其效率高、贴片封装等优势越来越普及。在中大功率的音频系统设计时，扬声器要输出足够大的功率，模拟输入的功放芯片需要通过前级运放来做放大和调音。绝大多数的底噪杂音等问题都来源于音源输入、PCB走线干扰。很多板子因PCB面积、结构限制等因素无法规避，一直困扰着电子工程师。

I2S输入的数字功放IC，是将数字音频源直接转换成高品质的音频信号，音频信号不受PCB走线及射频干扰，且内置DSP大大简化了调音的过程，还可提高音质、节省器件成本、简化系统设计。数字功放IC因其优势，越来越受音频厂家、电子工程师的欢迎。

深圳市永阜康科技有限公司一直专注于音频领域的耕耘，现在大力推广苏州至盛半导体的单声道100W/立体声50W数字I2S输入D类功放IC-ACM8629,助推音频产品升级迭代。ACM8629供电电压范围在4.5V-26.4V,数字接口电源支持3.3V 。在4 欧负载，BTL模式下输出功率可以到2×50W@1%THD+N，在2欧负载，PBTL模式下单通道可以输出1×100W @1%THD+N。采用TSSOP-28（散热片在背部，支持外接散热器），良好的散热性能保证超大功率输出，可实现无失真的清晰音频。

ACM8629内部集成DSP，可实现多种音效。应用这颗芯片分频变得非常简单，可以通过EQ的调整弥补喇叭腔体的不足，通过DRC可以防止破音，还有混音，人声增强，低音增强等多种工具可以使用。这颗芯片最大的亮点是内置小音频低频增强算法，让音箱在中小音量播放时，仍能输出足够的低频。为家庭影院、车载音频、蓝牙音箱等要求严格且注重成本的产品提供了一个成本效益非常高的中大功率输出级解决方案。

ACM8629概述

ACM8629一款高度集成、高效率的双通道数字输入功放。供电电压范围在4.5V-26.4V,数字接口电源支持3.3V 。在4 欧负载，BTL模式下输出功率可以到2×50W@1%THD+N，在2欧负载，PBTL模式下单通道可以输出1×100W @1%THD+N。

ACM8629采用新型PWM脉宽调制架构，根据信号大小动态调整脉宽，在保证音频性能前提下，降低静态功耗，提高效率，另外防止POP音的产生。扩频技术的应用可以大幅降低EMI辐射，在功率和喇叭线长一定的范围内，可以用磁珠替代电感方案，从而优化成本和电路面积。

ACM8629高度集成了多种音效算法，内部模块可以独立控制，左右通道也可以独立控制。内部集成数字、模拟增益调节，信号混合模块，15个EQ 和5个post EQ，可编程特定频段信号动态增强，3 段提前能量预测DRC 等多个独立模块，可实现多种音效。例如小信号低音增强，高低音补偿等功能可以通过这些模块实现。

ACM8629应用信息

1、ACM8629脚位图

2、ACM8629管脚说明

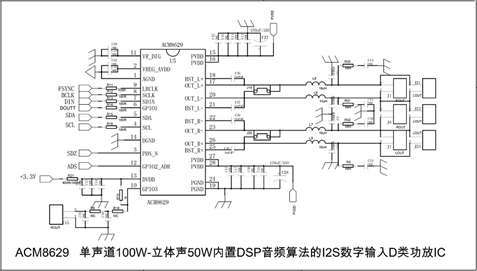

3、ACM8629 DEMO板原理图

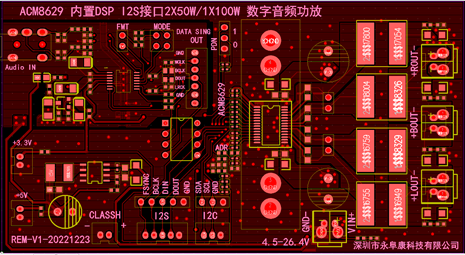

4、ACM8629 DEMO板PCB顶层设计图

5、ACM8629 DEMO板PCB底层设计图

6、ACM8629 DEMO板贴片图

7、ACM8629 DEMO板物料清单

8、ACM8629 DEMO板实物图
