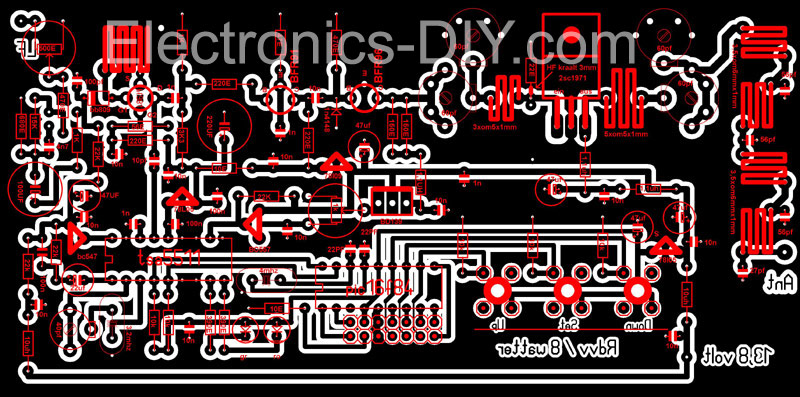

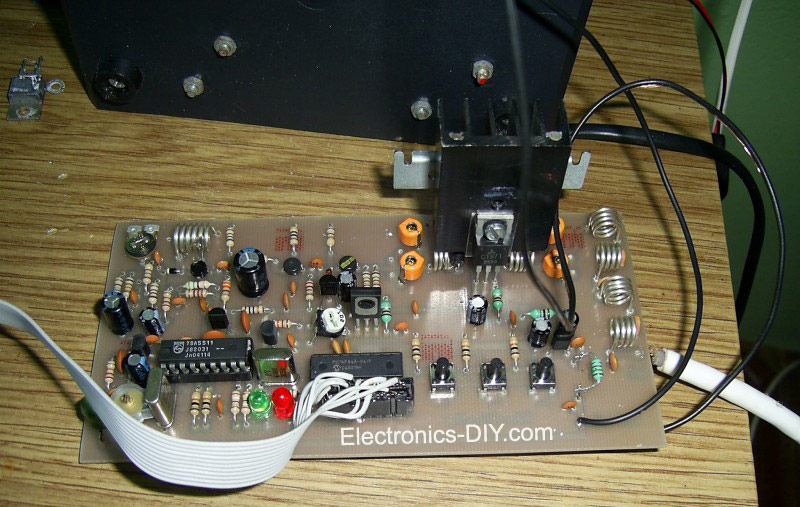

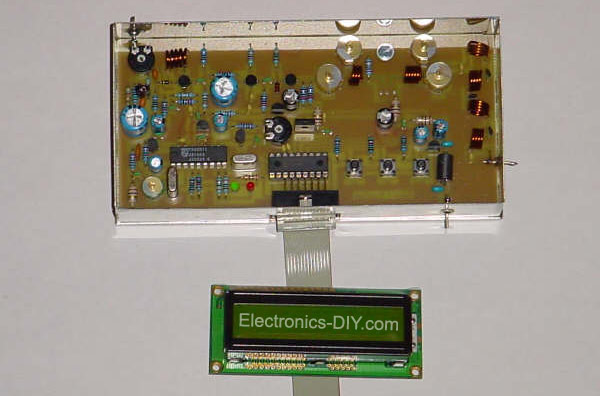

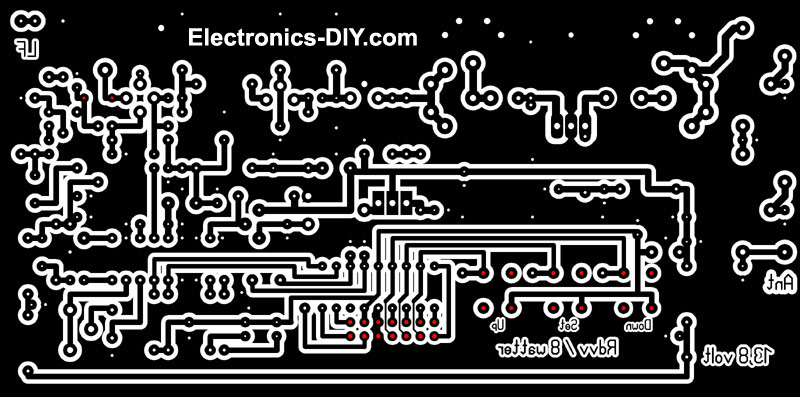

8瓦 PLL 立体声发射器带 LCD

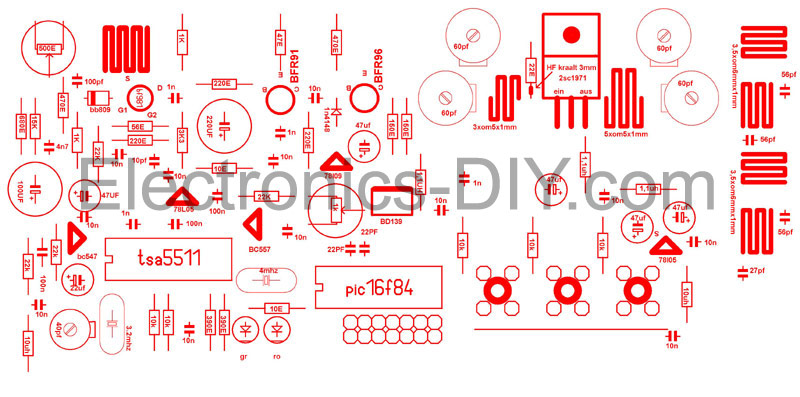

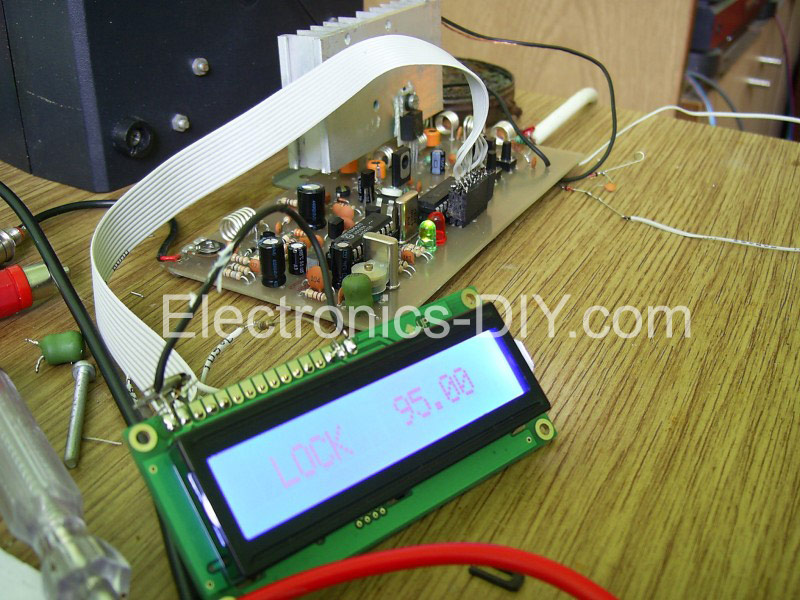

非常稳定的锁相环调频发射器，基于 TSA5511 合成器。频率通过三个按钮和 PIC16F84 微控制器设置。频率显示在 16x1 液晶显示器上。发射器振荡器基于 BF981、BFR91、BFR96 晶体管。2SC1971 射频功率晶体管可以用 2N4427 或 2N3553 替换，但它们会提供较小的输出功率。

8瓦 FM PLL 发射器显示连接和引脚定义 14- 盒式接头

13 11 9 7 5 3 1

O O O O O O O

14 12 10 8 6 4 2

O O O O O O O

连接器 16F84(A) 液晶显示器

16F628(A)

1 9 14

2 10 4

3 8 13

4 11 ‘上’ 按钮

5 7 12

6 12 ‘设置’ 按钮

7 6 11

8 13 ‘下’ 按钮

9 (地) 5 5

10 (地) 5 1

11 (+5 伏) 4, 14 2

12 (+5 伏) 4, 14 3

13 2 6

14 1     15 (背光, 引脚 16 连接到地!)

注意：

从液晶显示器（引脚 2 或 3）引出一根线，这是按钮的正电源（如果您将它们面板安装）。

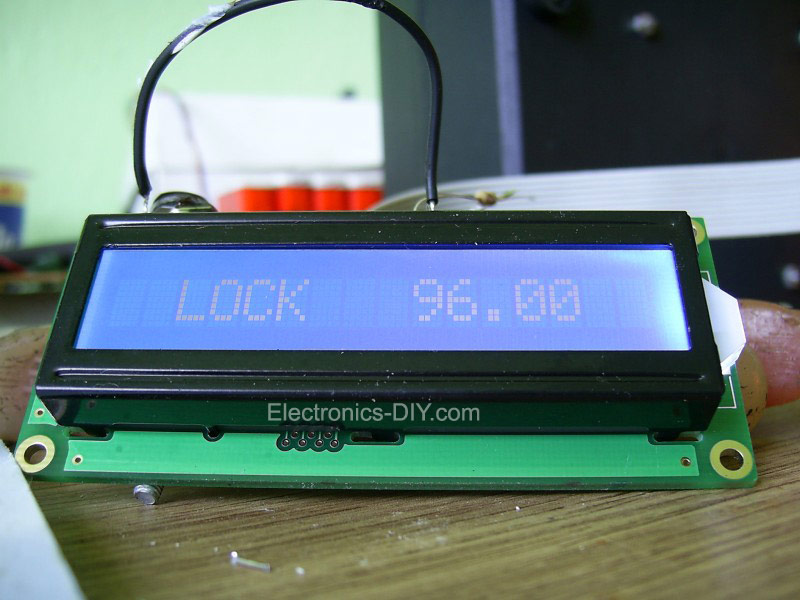

1 x 16 字符显示引脚定义：

1 = 地/ 0 伏特

2 = 电源 5 伏特

3 = 液晶显示器驱动器的电源电压

4 = RS, 寄存器选择, 低电平=指令, 高电平=数据

5 = R/W, 读/写, 低电平=MPU 到 LCM, 高电平=LCM 到 MPU

6 = E, 使能

R/W=低 : 数据在下降沿被获取

R/W=高 : 数据可以在 E=1 时读取

7 到 14 = DB0-DB7, 数据总线软件可选 4 或 8 位模式

15 = LED + (LED 单元的正极)

16 = LED - (LED 单元的负极)
