¡ Semiconductor

MD56V62400/H

¡ Semiconductor

This version: Mar. 1998

MD56V62400/H

4-Bank

4,194,304-Word

4-Bit SYNCHRONOUS DYNAMIC RAM

DESCRIPTION

The MD56V62400/H is a 4-bank

4,194,304-word

4-bit synchronous dynamic RAM, fabricated

in Oki's CMOS silicon-gate process technology. The device operates at 3.3 V. The inputs and

outputs are LVTTL compatible.

FEATURES

•

Silicon gate, quadruple polysilicon CMOS, 1-transistor memory cell

4-bank

4,194,304-word

4-bit configuration

3.3 V power supply,

±0.3

V tolerance

Input

: LVTTL compatible

Output : LVTTL compatible

Refresh : 4096 cycles/64 ms

Programmable data transfer mode

–

CAS

latency (2, 3)

– Burst length (2, 4, 8)

– Data scramble (sequential, interleave)

• CBR auto-refresh, Self-refresh capability

• Package:

54-pin 400 mil plastic TSOP (Type II) (TSOPII54-P-400-0.80-K) (Product : MD56V62400/H-xxTA)

xx indicates speed rank.

PRODUCT FAMILY

Family

MD56V62400-10

MD56V62400-12

MD56V62400H-15

Max.

Frequency

100 MHz

83 MHz

66 MHz

Access Time (Max.)

AC2

9 ns

14 ns

9 ns

AC3

9 ns

10 ns

9 ns

1/28

¡ Semiconductor

MD56V62400/H

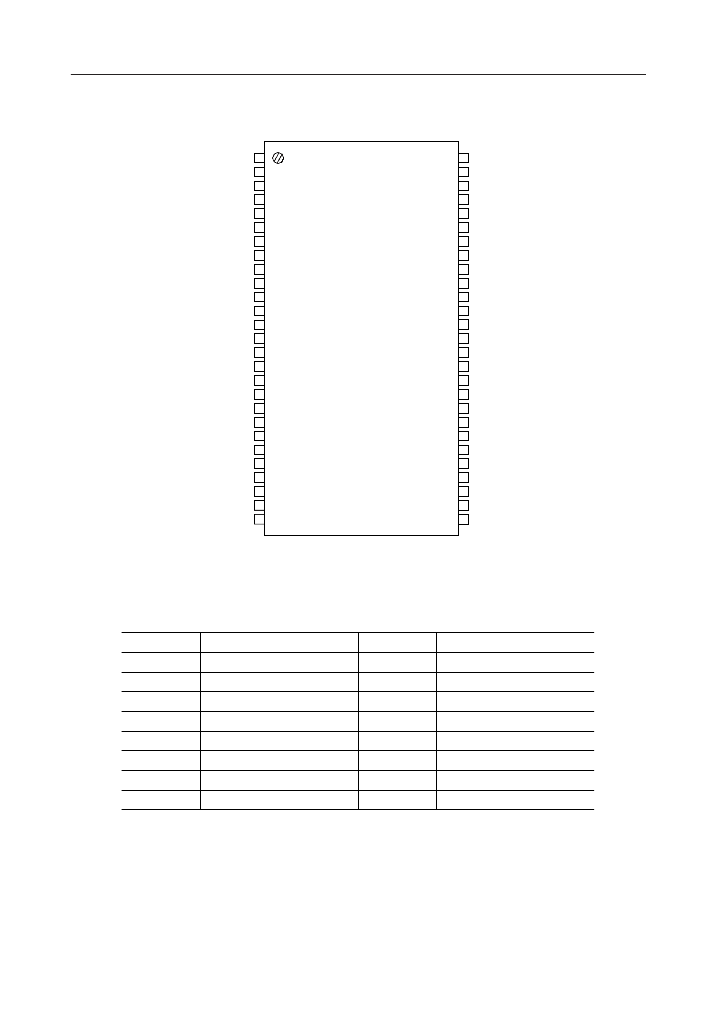

PIN CONFIGURATION (TOP VIEW)

DQ1

DQ2

CAS

RAS

A13/BA0

A12/BA1

A10

DQ4

DQ3

DQM

CLK

CKE

A11

54-Pin Plastic TSOP (II)

(K Type)

Pin Name

CLK

CKE

A0 - A11

A12, A13

RAS

CAS

Function

System Clock

Chip Select

Clock Enable

Address

Bank Select Address

Row Address Strobe

Column Address Strobe

Write Enable

Pin Name

DQM

DQi

Function

Data Input/Output Mask

Data Input/Output

Power Supply (3.3 V)

Ground (0 V)

Data Output Power Supply (3.3 V)

Data Output Ground (0 V)

No Connection

Note:

The same power supply voltage must be provided to every V

pin and V

Q pin.

The same GND voltage level must be provided to every V

pin and V

Q pin.

2/28

¡ Semiconductor

MD56V62400/H

PIN DESCRIPTION

CLK

CKE

Fetches all inputs at the "H" edge.

Disables or enables device operation by asserting or deactivating all inputs except CLK, CKE and DQM.

Masks system clock to deactivate the subsequent CLK operation.

If CKE is deactivated, system clock will be masked so that the subsequent CLK operation is

deactivated. CKE should be asserted at least one cycle prior to a new command.

Address

Row & column multiplexed.

Row address: RA0 – RA11

Column address: CA0 – CA9

A12, A13

(BA1, BA0)

RAS

CAS

DQM

DQi

Masks the read data of two clocks later when DQM is set "H" at the "H" edge of the clock signal.

Masks the write data of the same clock when DQM is set "H" at the "H" edge of the clock signal.

Data inputs/outputs are multiplexed on the same pin.

Functionality depends on the combination. For details, see the function truth table.

Bank Access pins. These pins are dedicated to select one of 4 banks.

3/28

¡ Semiconductor

MD56V62400/H

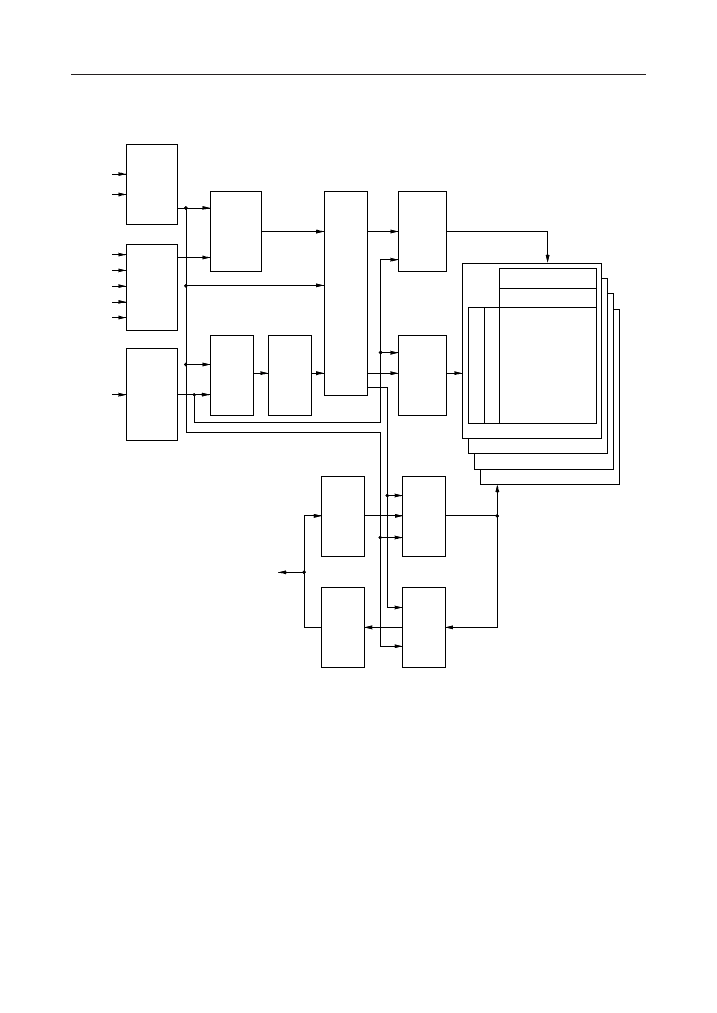

BLOCK DIAGRAM

CLK

CKE

CLOCK

BUFFER

Command

Decoding

Logic

Command

Buffers

Control

Logic

A0 -

A13

Address

Buffers

Mode

Latency

& Burst

controller

Column

Address

Latches

& Counter

Column Decoders

Sense Amplifiers

RAS

CAS

DQM

Row

Address

Latches

& Refresh

Counter

Row Decoders

Word Drivers

Memory

Cells

BANK A

BANK B

BANK C

BANK D

Input

Buffers

Input

Data

DQ1 - DQ4

Output

Data

Output

Buffers

4/28

参数对比

与MD56V62400H-15TA相近的元器件有：MD56V62400-12TA、MD56V62400-10TA。描述及对比如下：

型号	MD56V62400H-15TA	MD56V62400-12TA	MD56V62400-10TA
描述	Synchronous DRAM, 16MX4, 9ns, CMOS, PDSO54, 0.400 INCH, 0.80 MM PITCH, PLASTIC, TSOP2-54	Synchronous DRAM, 16MX4, 10ns, CMOS, PDSO54, 0.400 INCH, 0.80 MM PITCH, PLASTIC, TSOP2-54	Synchronous DRAM, 16MX4, 9ns, CMOS, PDSO54, 0.400 INCH, 0.80 MM PITCH, PLASTIC, TSOP2-54
是否Rohs认证	不符合	不符合	不符合
厂商名称	LAPIS Semiconductor Co Ltd	LAPIS Semiconductor Co Ltd	LAPIS Semiconductor Co Ltd
零件包装代码	TSOP2	TSOP2	TSOP2
包装说明	SOP, TSOP54,.46,32	SOP, TSOP54,.46,32	SOP, TSOP54,.46,32
针数	54	54	54
Reach Compliance Code	unknown	unknown	unknown
ECCN代码	EAR99	EAR99	EAR99
访问模式	FOUR BANK PAGE BURST	FOUR BANK PAGE BURST	FOUR BANK PAGE BURST
最长访问时间	9 ns	10 ns	9 ns
其他特性	AUTO/SELF REFRESH	AUTO/SELF REFRESH	AUTO/SELF REFRESH
最大时钟频率 (fCLK)	66 MHz	83 MHz	100 MHz
I/O 类型	COMMON	COMMON	COMMON
交错的突发长度	2,4,8	2,4,8	2,4,8
JESD-30 代码	R-PDSO-G54	R-PDSO-G54	R-PDSO-G54
JESD-609代码	e0	e0	e0
内存密度	67108864 bit	67108864 bit	67108864 bit
内存集成电路类型	SYNCHRONOUS DRAM	SYNCHRONOUS DRAM	SYNCHRONOUS DRAM
内存宽度	4	4	4
功能数量	1	1	1
端口数量	1	1	1
端子数量	54	54	54
字数	16777216 words	16777216 words	16777216 words
字数代码	16000000	16000000	16000000
工作模式	SYNCHRONOUS	SYNCHRONOUS	SYNCHRONOUS
最高工作温度	70 °C	70 °C	70 °C
组织	16MX4	16MX4	16MX4
输出特性	3-STATE	3-STATE	3-STATE
封装主体材料	PLASTIC/EPOXY	PLASTIC/EPOXY	PLASTIC/EPOXY
封装代码	SOP	SOP	SOP
封装等效代码	TSOP54,.46,32	TSOP54,.46,32	TSOP54,.46,32
封装形状	RECTANGULAR	RECTANGULAR	RECTANGULAR
封装形式	SMALL OUTLINE	SMALL OUTLINE	SMALL OUTLINE
峰值回流温度（摄氏度）	NOT SPECIFIED	NOT SPECIFIED	NOT SPECIFIED
电源	3.3 V	3.3 V	3.3 V
认证状态	Not Qualified	Not Qualified	Not Qualified
刷新周期	4096	4096	4096
自我刷新	YES	YES	YES
连续突发长度	2,4,8	2,4,8	2,4,8
最大待机电流	0.002 A	0.002 A	0.002 A
最大压摆率	0.15 mA	0.15 mA	0.18 mA
最大供电电压 (Vsup)	3.6 V	3.6 V	3.6 V
最小供电电压 (Vsup)	3 V	3 V	3 V
标称供电电压 (Vsup)	3.3 V	3.3 V	3.3 V
表面贴装	YES	YES	YES
技术	CMOS	CMOS	CMOS
温度等级	COMMERCIAL	COMMERCIAL	COMMERCIAL
端子面层	Tin/Lead (Sn/Pb)	Tin/Lead (Sn/Pb)	Tin/Lead (Sn/Pb)
端子形式	GULL WING	GULL WING	GULL WING
端子节距	0.8 mm	0.8 mm	0.8 mm
端子位置	DUAL	DUAL	DUAL
处于峰值回流温度下的最长时间	NOT SPECIFIED	NOT SPECIFIED	NOT SPECIFIED
