Semiconductor
MSC2323267D-xxBS4/DS4
2,097,152-word x 32-bit DYNAMIC RAM MODULE : FAST PAGE MODE TYPE WITH EDO
DESCRIPTION
The MSC2323267D-xxBS4/DS4 is a fully decoded, 2,097,152-word x 32-bit CMOS dynamic random access
memory module composed of four 16Mb DRAMs in SOJ packages mounted with four decoupling capacitors on a
72-pin glass epoxy single-inline package. This module supports any application where high density and large
capacity of storage memory are required.
FEATURES
· 2,097,152-word x 32-bit organization
· 72-pin Single Inline Memory Module
MSC2323267D-xxBS4 : Gold tab
MSC2323267D-xxDS4 : Solder tab
· Single +5V supply ± 10% tolerance
· Input
: TTL compatible
· Output
: TTL compatible, 3-state
· Refresh : 2048cycles/32ms
· /CAS before /RAS refresh, hidden refresh, /RAS only refresh capability
· Fast page mode with EDO capability
PRODUCT FAMILY
Access Time (Max.)
Family
t
RAC
MSC2323267D-60BS4/DS4
MSC2323267D-70BS4/DS4
60ns
70ns
t
AA
30ns
35ns
t
CAC
15ns
20ns
Cycle
Time
(Min.)
Operating (Max.)
Standby (Max.)
Power Dissipation
104ns
124ns
2420mW
22mW
2200mW
Semiconductor
MSC2323267D

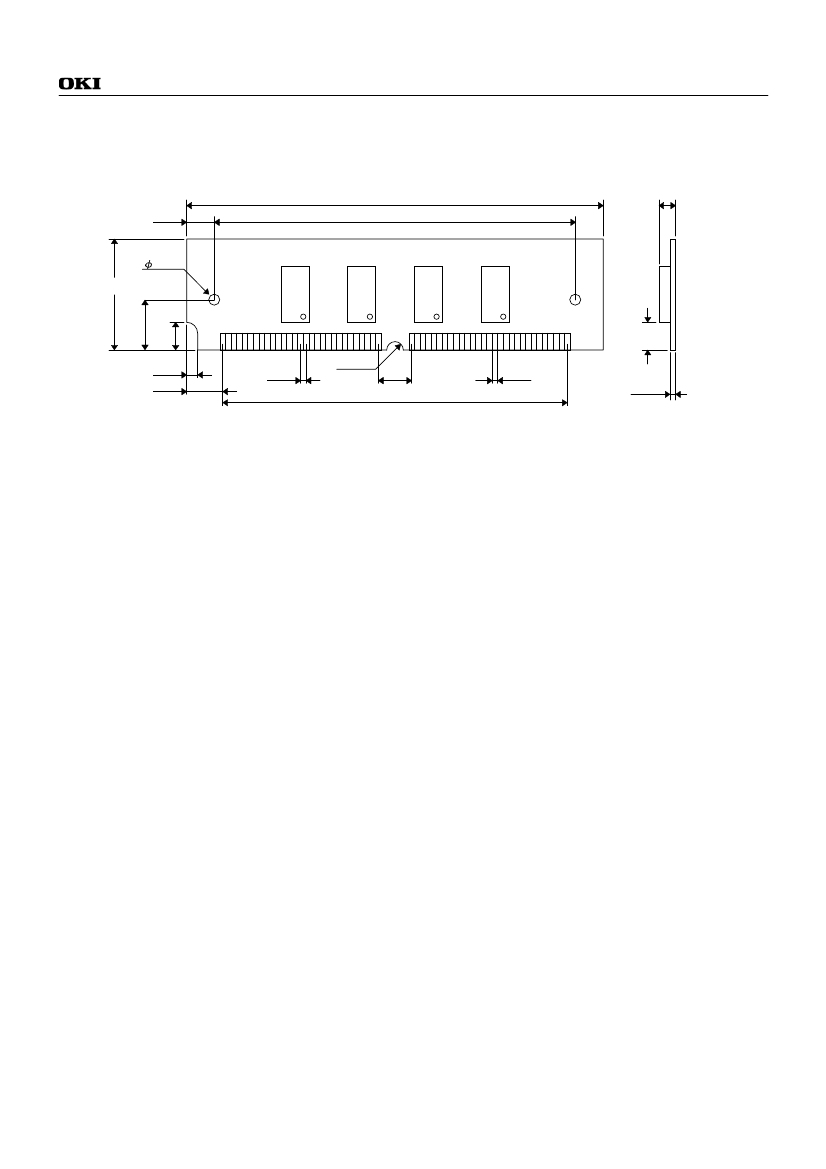

MODULE OUTLINE
MSC2323267D-xxBS4/DS4
107.95±0.2
*1
101.19Typ.
(Unit : mm)
5.28Max.
3.38Typ.
3.18
25.4±0.2
Typ. Typ.
10.16 6.35
2.03Typ.
6.35Typ.
4.0Min.
+0.1
1.27 -0.08
1
1.27±0.1
R1.57
6.35
95.25
1.04Typ.
72
*1 The common size difference of the board width 12.5mm of its height is specified as ±0.2.
The value above 12.5mm is specified as ±0.5.
Semiconductor
MSC2323267D
PIN CONFIGURATION
Pin No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Pin Name
V
SS
DQ0
DQ16
DQ1
DQ17
DQ2
DQ18
DQ3
DQ19
V
CC
NC
A0
A1
A2
A3
A4
A5
A6
Pin No.
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Pin Name
A10
DQ4
DQ20
DQ5
DQ21
DQ6
DQ22
DQ7
DQ23
A7
NC
V
CC
A8
A9
NC
/RAS2
NC
NC
Pin No.
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
Pin Name
NC
NC
V
SS
/CAS0
/CAS2
/CAS3
/CAS1
/RAS0
NC
NC
/WE
NC
DQ8
DQ24
DQ9
DQ25
DQ10
DQ26
Pin No.
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
Pin Name
DQ11
DQ27
DQ12
DQ28
V
CC
DQ29
DQ13
DQ30
DQ14
DQ31
DQ15
NC
PD1
PD2
PD3
PD4
NC
V
SS
Presence Detect Pins
MSC2323267D
-60BS4/DS4
NC
NC
NC
NC
MSC2323267D
-70BS4/DS4
NC
NC
V
SS
NC
Pin No.
67
68
69
70
Pin Name
PD1
PD2
PD3
PD4
Semiconductor
MSC2323267D
BLOCK DIAGRAM
A10R
A0-A9
/WE
A10R
A0-A9
/RAS
/CAS
/WE
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQ8
/OE
V
CC
V
SS
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
/RAS0
/CAS0
/CAS1
A10R
A0-A9
/RAS
/CAS
/WE
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQ8
/OE
DQ8
DQ9
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15
V
CC
V
SS
/RAS2
/CAS2
A10R
A0-A9
/RAS
/CAS
/WE
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQ8
/OE
DQ16
DQ17
DQ18
DQ19
DQ20
DQ21
DQ22
DQ23
V
CC
V
SS
/CAS3
A10R
A0-A9
/RAS
/CAS
/WE
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQ8
/OE
DQ24
DQ25
DQ26
DQ27
DQ28
DQ29
DQ30
DQ31
V
CC
V
CC
C1-C4
V
SS
V
SS
Semiconductor
MSC2323267D
ELECTRICAL CHARACTERISTICS
Absolute Maximum Ratings
Parameter
Voltage on Any Pin Relative to V
SS
Voltage on V
CC
Supply Relative to V
SS
Short Circuit Output Current
Power Dissipation
Operating Temperature
Storage Temperature
Symbol
V
IN
, V
OUT
V
CC
I
OS
P
D
*
T
OPR
T
STG
* Ta = 25°C
Rating
-1.0 to +7.0
-1.0 to +7.0
50
4
0 to +70
-40 to +125
Unit
V
V
mA
W
°C
°C
Recommended Operating Conditions
( Ta = 0°C to +70°C )
Parameter
Power Supply Voltage
V
SS
Input High Voltage
Input Low Voltage
V
IH
V
IL
0
2.4
-1.0
0
-
-
0
6.5
0.8
V
V
V
Symbol
V
CC
Min.
4.5
Typ.
5.0
Max.
5.5
Unit
V
Capacitance
( V
CC
= 5V ± 10%, Ta = 25°C, f = 1 MHz )
Parameter
Input Capacitance (A0 - A9, A10R)
Input Capacitance (/WE)
Input Capacitance (/RAS0, /RAS2)
Input Capacitance (/CAS0- /CAS3)
I/O Capacitance (DQ0 - DQ31)
Symbol
C
IN1
C
IN2
C
IN3
C
IN4
C
DQ
Typ.
-
-
-
-
-
Max.
27
35
20
13
13
Unit
pF
pF
pF
pF
pF
Note:
Capacitance measured with Boonton Meter.
