Semiconductor
MSC23436C-xxBS10/DS10
4,194,304-word x 36-bit DYNAMIC RAM MODULE : FAST PAGE MODE TYPE
DESCRIPTION
The MSC23436C-xxBS10/DS10 is a 4,194,304-word x 36-bit CMOS dynamic random access memory module
which is composed of eight 16Mb(4Mx4) DRAMs in SOJ packages and two 8Mb(4Mx2) DRAMs in SOJ packages
mounted with ten decoupling capacitors. This is a 72-pin single in-line memory module. This module supports any
application where high density and large capacity of storage memory are required.
FEATURES
· 4,194,304-word x 36-bit organization
· 72-pin Single In-Line Memory Module
MSC23436C-xxBS10 : Gold tab
MSC23436C-xxDS10 : Solder tab
· Single 5V power supply, ±10% tolerance
· Input
: TTL compatible
· Output
: TTL compatible, 3-state
· Refresh : 2048cycles/32ms
· /CAS before /RAS refresh, hidden refresh, /RAS only refresh capability
· Fast page mode capability
· Multi-bit test mode capability
PRODUCT FAMILY
Access Time (Max.)
t
RAC
MSC23436C-60BS10/DS10
MSC23436C-70BS10/DS10
60ns
70ns
t
AA
30ns
35ns
t
CAC
15ns
20ns
Cycle
Time
(Min.)
110ns
130ns
Power Dissipation (Max.)
Operating
5720mW
5225mW
Standby
55mW
Family
Semiconductor
MSC23436C

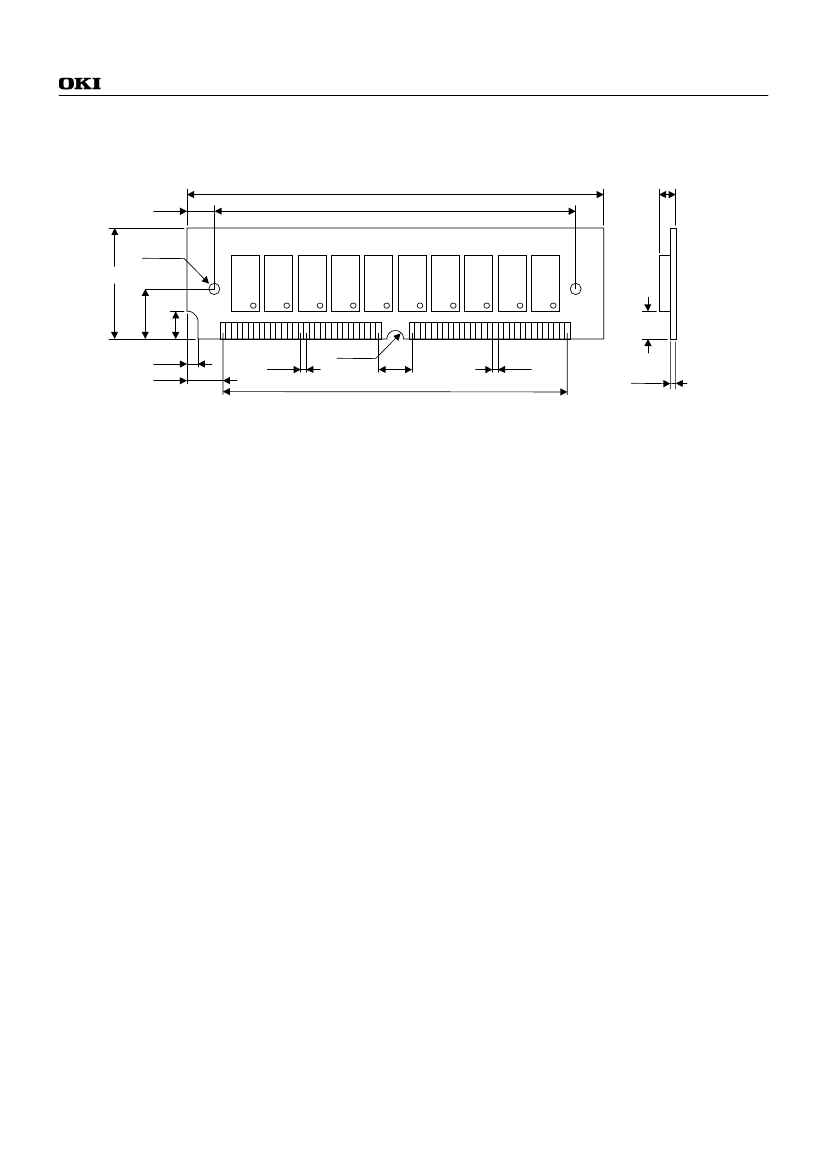

MODULE OUTLINE
MSC23436C-xxBS10/DS10
107.95±0.2
*1
101.19Typ.
(Unit : mm)
5.28Max.
3.38Typ.
φ3.18
25.4±0.2
Typ. Typ.
10.16 6.35
2.03Typ.
6.35Typ.
1
1.27±0.1
R1.57
6.35
95.25
1.04Typ.
72
3.17Min.
+0.1
1.27 -0.08
*1 Tolerance over 14.5mm from bottom edge is ±0.5.
Semiconductor
MSC23436C
PIN CONFIGURATION
Pin No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Presence Detect Pins
Pin No.
67
68
69
70
Pin Name
PD1
PD2
PD3
PD4
-60
V
SS
NC
NC
NC
-70
V
SS
NC
V
SS
NC
Pin Name
V
SS
DQ0
DQ18
DQ1
DQ19
DQ2
DQ20
DQ3
DQ21
V
CC
NC
A0
A1
A2
A3
A4
A5
A6
Pin No.
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Pin Name
A10
DQ4
DQ22
DQ5
DQ23
DQ6
DQ24
DQ7
DQ25
A7
NC
V
CC
A8
A9
NC
/RAS2
DQ26
DQ8
Pin No.
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
Pin Name
DQ17
DQ35
V
SS
/CAS0
/CAS2
/CAS3
/CAS1
/RAS0
NC
NC
/WE
NC
DQ9
DQ27
DQ10
DQ28
DQ11
DQ29
Pin No.
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
Pin Name
DQ12
DQ30
DQ13
DQ31
V
CC
DQ32
DQ14
DQ33
DQ15
DQ34
DQ16
NC
PD1
PD2
PD3
PD4
NC
V
SS
Semiconductor
MSC23436C

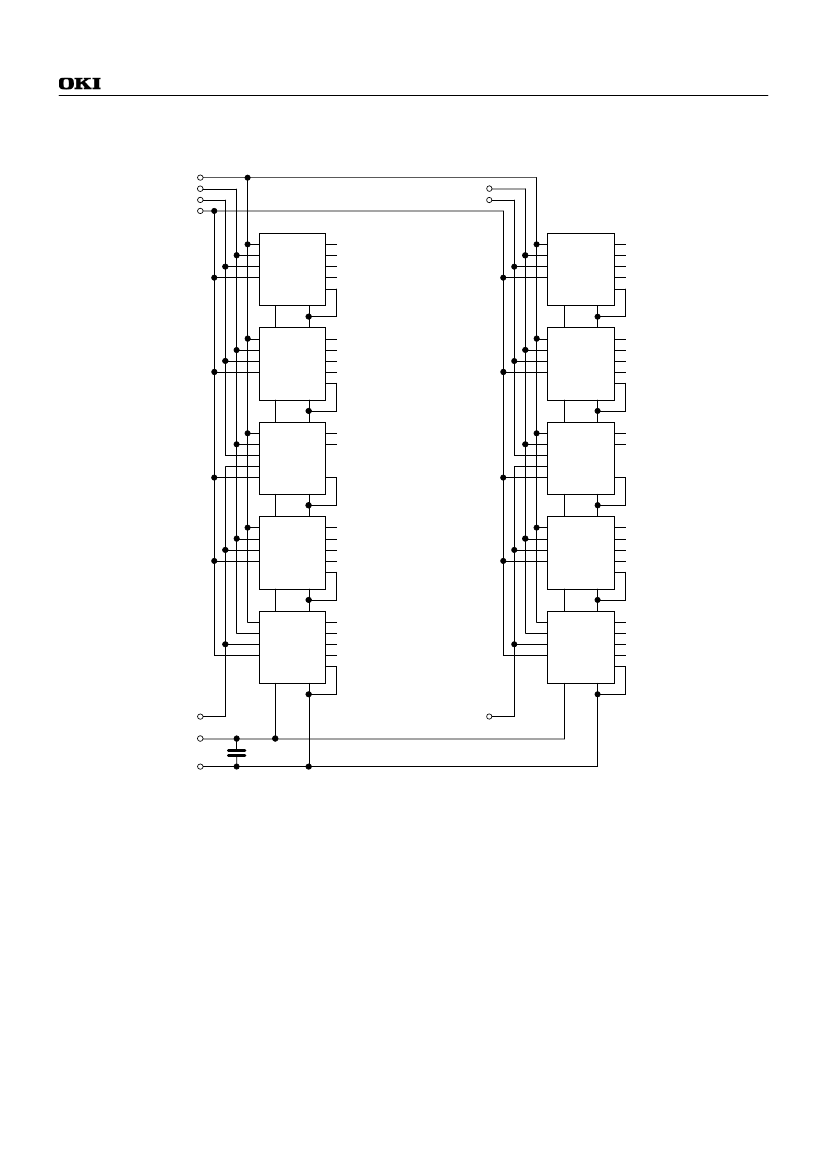

BLOCK DIAGRAM
A0-A10
/RAS0
/CAS0
/WE
A0-A10
/RAS
/CAS
/WE
V
CC
DQ
DQ
DQ
DQ
/OE
V
SS
DQ0
DQ1
DQ2
DQ3
/RAS2
/CAS2
A0-A10
/RAS
/CAS
/WE
V
CC
DQ
DQ
DQ
DQ
/OE
V
SS
DQ18
DQ19
DQ20
DQ21
A0-A10
/RAS
/CAS
/WE
V
CC
DQ
DQ
DQ
DQ
/OE
V
SS
DQ4
DQ5
DQ6
DQ7
A0-A10
/RAS
/CAS
/WE
V
CC
DQ
DQ
DQ
DQ
/OE
V
SS
DQ22
DQ23
DQ24
DQ25
A0-A10 DQ1
/RAS
DQ2
/CAS1
/CAS2
/WE
/OE
V
CC
V
SS
A0-A10
/RAS
/CAS
/WE
V
CC
DQ
DQ
DQ
DQ
/OE
V
SS
DQ8
DQ17
A0-A10 DQ1
/RAS
DQ2
/CAS1
/CAS2
/WE
/OE
V
CC
V
SS
A0-A10
/RAS
/CAS
/WE
V
CC
DQ
DQ
DQ
DQ
/OE
V
SS
DQ26
DQ35
DQ9
DQ10
DQ11
DQ12
DQ27
DQ28
DQ29
DQ30
A0-A10
/RAS
/CAS
/WE
V
CC
DQ
DQ
DQ
DQ
/OE
V
SS
DQ13
DQ14
DQ15
DQ16
A0-A10
/RAS
/CAS
/WE
V
CC
DQ
DQ
DQ
DQ
/OE
V
SS
DQ31
DQ32
DQ33
DQ34
/CAS1
V
CC
V
SS
C1-C10
/CAS3
Semiconductor
MSC23436C
ELECTRICAL CHARACTERISTICS
Absolute Maximum Ratings
Parameter
Voltage on Any Pin Relative to V
SS
Voltage on V
CC
Supply Relative to V
SS
Short Circuit Output Current
Power Dissipation
Operating Temperature
Storage Temperature
* Ta = 25°C
Symbol
V
IN
, V
OUT
V
CC
I
OS
P
D
*
T
OPR
T
STG
Rating
-0.5 to 7.0
-0.5 to 7.0
50
10
0 to 70
-40 to 125
Unit
V
V
mA
W
°C
°C
Recommended Operating Conditions
( Ta = 0°C to 70°C )
Parameter
Power Supply Voltage
Input High Voltage
Input Low Voltage
Symbol
V
CC
V
SS
V
IH
V
IL
Min.
4.5
0
2.4
-0.5
Typ.
5.0
0
-
-
Max.
5.5
0
V
CC
+ 0.5
0.8
Unit
V
V
V
V
Capacitance
( V
CC
= 5V ±10%, Ta = 25°C, f = 1 MHz )
Parameter
Input Capacitance (A0 - A10)
Input Capacitance (/WE)
Input Capacitance (/RAS0, /RAS2)
Input Capacitance (/CAS0 - /CAS3)
I/O Capacitance (DQ0 - DQ35)
Symbol
C
IN1
C
IN2
C
IN3
C
IN4
C
I/O
Typ.
-
-
-
-
-
Max.
70
80
43
28
16
Unit
pF
pF
pF
pF
pF
