MSC23837A-xxBS18/DS18
8,388,608-Word
¥
36-Bit DRAM MODULE : FAST PAGE MODE TYPE
MSC23837A-xxBS18/DS18
DESCRIPTION
The Oki MSC23837A-xxBS18/DS18 is a fully decoded 8,388,608-word
¥
36-bit CMOS dynamic
random access memory composed of eighteen 16-Mb DRAMs (4M
¥
4) in SOJ packages mounted
with decoupling capacitors on a 72-pin glass epoxy SIMM Package. This module is generally
used for memory expansion in parity applications such as workstations.
FEATURES
• 8,388,608-word
¥
36-bit (ECC) organization
• 72-pin SIMM
MSC23837A-xxBS18
: Gold tab
MSC23837A-xxDS18
: Solder tab
• Single 5 V supply
±10%
tolerance
• Input : TTL compatible
• Output : TTL compatible, 3-state
• Refresh : 4096 cycles/64 ms
•
CAS
before
RAS
refresh,
CAS
before
RAS
hidden refresh,
RAS-only
refresh capability
• Multi-bit test mode capability
• Fast Page Mode capability
PRODUCT FAMILY
Family
MSC23837A-60BS18/DS18
MSC23837A-70BS18/DS18
Access Time (Max.)
t
RAC
t
AA
t
CAC
t
OEA
60 ns 30 ns 15 ns 15 ns
70 ns 35 ns 20 ns 20 ns
Power Dissipation
Cycle Time
Operating (Max.) Standby (Max.)
(Min.)
110 ns
130 ns
5197.5 mW
4702.5 mW
99 mW
215
MSC23837A-xxBS18/DS18
¡ Semiconductor

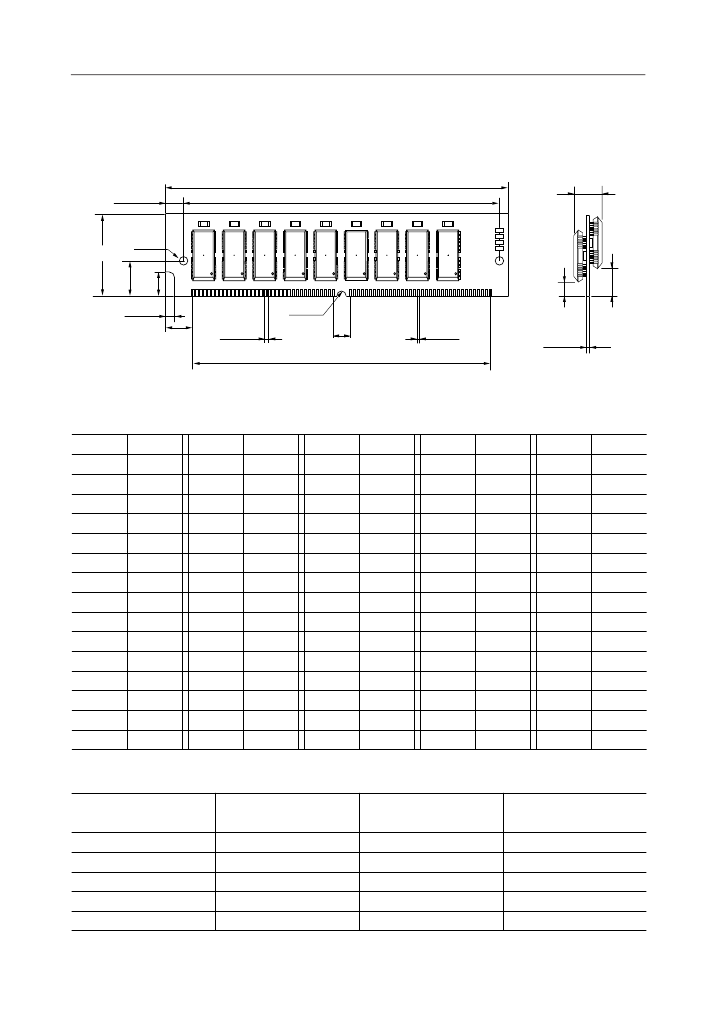

PIN CONFIGURATION
MSC23837A-xxBS18/DS18
*1
107.95 ±0.2
101.19 Typ.
(Unit : mm)
9.3 Max.
3.38 ±0.2
φ
3.18
25.4 ±0.2
Typ.
Typ.
10.16
6.35
1
R1.57
1.27 ±0.1
6.35
95.25
1.04 Typ.
72
3.5 Min.
6.5 Min.
+0.1
1.27 –0.08
2.03 Typ.
6.35 Typ.
*1 The common size difference of the board width 12.5 mm of its height is
specified as ±0.2. The value above 12.5 mm is specified as ±0.5.
Pin No. Pin Name
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
V
SS
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
V
CC
PD5
A0
A1
A2
A3
Pin No. Pin Name
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
A4
A5
A6
OE
DQ8
DQ9
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15
A7
DQ16
V
CC
Pin No. Pin Name
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
A8
A9
NC
NC
DQ17
DQ18
DQ19
DQ20
V
SS
CAS0
A10
A11
CAS1
RAS0
RAS1
Pin No. Pin Name
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
DQ21
WE
NC
DQ22
DQ23
DQ24
DQ25
DQ26
DQ27
DQ28
DQ29
DQ30
DQ31
V
CC
DQ32
Pin No. Pin Name
61
62
63
64
65
66
67
68
69
70
71
72
DQ33
DQ34
DQ35
NC
NC
NC
PD1
PD2
PD3
PD4
NC
V
SS
Presence Detect Pins
Pin No.
67
68
69
70
11
Pin Name
PD1
PD2
PD3
PD4
PD5
MSC23837A
-60BS18/DS18
NC
V
SS
NC
NC
V
SS
MSC23837A
-70BS18/DS18
NC
V
SS
V
SS
NC
V
SS
216
¡ Semiconductor
MSC23837A-xxBS18/DS18

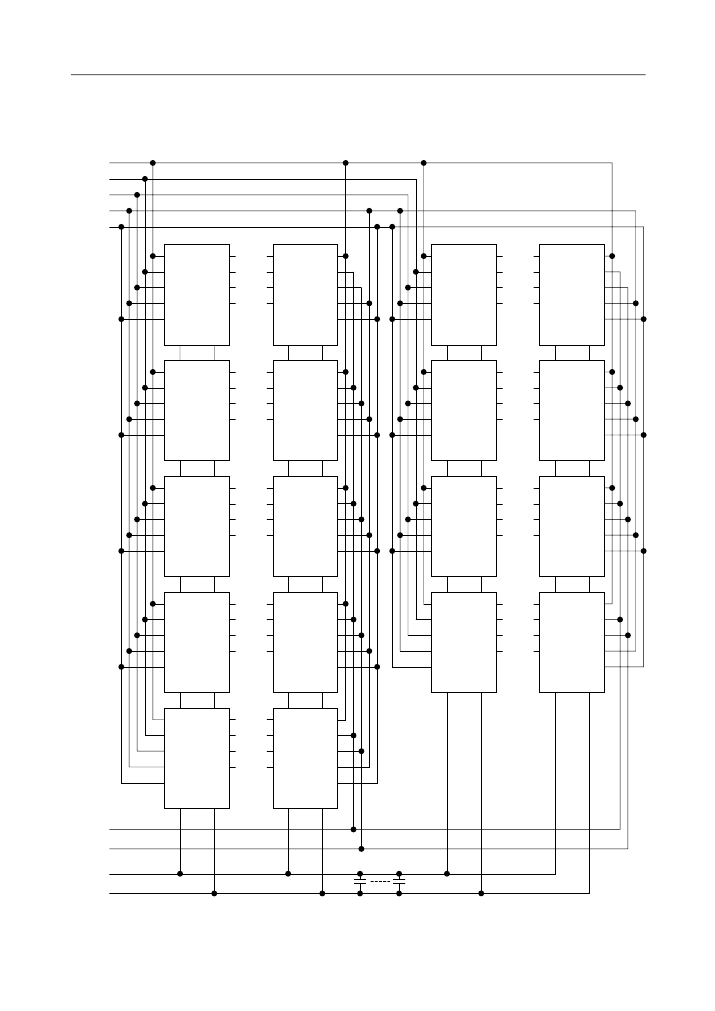

BLOCK DIAGRAM
A0 - A11
RAS0
CAS0
WE
OE
A0 - A11 DQ
RAS
DQ
CAS
DQ
DQ
WE
OE
V
SS
V
CC
A0 - A11 DQ
RAS
DQ
CAS
DQ
DQ
WE
OE
V
CC
V
SS
A0 - A11 DQ
RAS
DQ
CAS
DQ
DQ
WE
OE
V
CC
V
SS
A0 - A11 DQ
RAS
DQ
CAS
DQ
DQ
WE
OE
V
CC
V
SS
A0 - A11 DQ
RAS
DQ
CAS
DQ
WE
DQ
OE
V
SS
V
CC
RAS1
CAS1
V
CC
V
SS
C1
C18
DQ0
DQ1
DQ2
DQ3
DQ A0 - A11
RAS
DQ
CAS
DQ
WE
DQ
OE
V
SS
V
CC
DQ A0 - A11
RAS
DQ
CAS
DQ
WE
DQ
OE
V
SS
V
CC
DQ A0 - A11
RAS
DQ
CAS
DQ
WE
DQ
OE
V
SS
V
CC
DQ A0 - A11
RAS
DQ
CAS
DQ
WE
DQ
OE
V
SS
V
CC
DQ A0 - A11
RAS
DQ
CAS
DQ
WE
DQ
OE
V
SS
V
CC
A0 - A11 DQ
RAS
DQ
CAS
DQ
DQ
WE
OE
V
CC
V
SS
A0 - A11 DQ
RAS
DQ
CAS
DQ
DQ
WE
OE
V
CC
V
SS
A0 - A11 DQ
RAS
DQ
CAS
DQ
DQ
WE
OE
V
CC
V
SS
A0 - A11 DQ
RAS
DQ
CAS
DQ
DQ
WE
OE
V
CC
V
SS
DQ20
DQ21
DQ22
DQ23
DQ A0 - A11
RAS
DQ
CAS
DQ
WE
DQ
OE
V
SS
V
CC
DQ A0 - A11
RAS
DQ
CAS
DQ
WE
DQ
OE
V
SS
V
CC
DQ A0 - A11
RAS
DQ
CAS
DQ
WE
DQ
OE
V
SS
V
CC
DQ A0 - A11
RAS
DQ
CAS
DQ
WE
DQ
OE
V
SS
V
CC
DQ4
DQ5
DQ6
DQ7
DQ24
DQ25
DQ26
DQ27
DQ8
DQ9
DQ10
DQ11
DQ28
DQ29
DQ30
DQ31
DQ12
DQ13
DQ14
DQ15
DQ32
DQ33
DQ34
DQ35
DQ16
DQ17
DQ18
DQ19
217
MSC23837A-xxBS18/DS18
¡ Semiconductor
ELECTRICAL CHARACTERISTICS
Absolute Maximum Ratings
Parameter
Voltage on Any Pin Relative to V
SS
Voltage V
CC
Supply Relative to V
SS
Short Circuit Output Current
Power Dissipation
Operating Temperature
Storage Temperature
Symbol
V
IN
, V
OUT
V
CC
I
OS
P
D
T
opr
T
stg
Rating
–1.0 to 7.0
–1.0 to 7.0
50
18
0 to 70
–40 to 125
Unit
V
V
mA
W
°C
°C
Note: Permanent device damage may occur if ABSOLUTE MAXIMUM RATINGS are
exceeded. Functional operation should be restricted to the conditions as detailed in the
operational sections of this data sheet. Exposure to absolute maximum rating conditions
for extended periods may affect device reliability.
Recommended Operating Conditions
Parameter
Power Supply Voltage
Input High Voltage
Input Low Voltage
Symbol
V
CC
V
SS
V
IH
V
IL
Min.
4.5
0
2.4
–1.0
Typ.
5.0
0
—
—
Max.
5.5
0
6.5
0.8
(Ta = 0°C to 70°C)
Unit
V
V
V
V
Capacitance
Parameter
Input Capacitance (A0 - A11)
Input Capacitance
(RAS0,
RAS1, CAS0, CAS1)
Input Capacitance (WE,
OE)
I/O Capacitance (DQ0 - DQ35)
Symbol
C
IN1
C
IN2
C
IN3
C
DQ
Typ.
—
—
—
—
Max.
122
73
140
26
(Ta = 25°C, f = 1 MHz)
Unit
pF
pF
pF
pF
Note : Capacitance measured with Boonton Meter.
218
¡ Semiconductor
DC Characteristics
MSC23837A
Parameter
Symbol
MSC23837A-xxBS18/DS18
(V
CC
= 5 V ±10%, Ta = 0°C to 70°C)
MSC23837A
-70BS18/DS18
Min.
–180
Max.
180
µA
Unit Note
Condition
0 V
£
V
I
£
6.5 V;
-60BS18/DS18
Min.
Max.
180
Input Leakage Current
I
LI
All other pins not
under test = 0 V
D
OUT
disable
0 V
£
V
O
£
5.5 V
I
OH
= –5.0 mA
I
OL
= 4.2 mA
RAS, CAS
cycling,
t
RC
= Min.
RAS, CAS
= V
IH
–180
Output Leakage Current
Output High Voltage
Output Low Voltage
Average Power
Supply Current
(Operating)
Power Supply
Current (Standby)
Average Power
Supply Current
(RAS-only Refresh)
Average Power
Supply Current
(CAS before
RAS
Refresh)
Average Power
Supply Current
(Fast Page Mode)
I
LO
V
OH
V
OL
I
CC1
–20
2.4
0
—
—
—
20
V
CC
0.4
945
36
18
–20
2.4
0
—
—
—
20
V
CC
0.4
855
36
18
µA
V
V
mA 1, 2
mA
mA
1
1
I
CC2
RAS, CAS
≥
V
CC
–0.2 V
RAS
cycling,
I
CC3
CAS
= V
IH
,
t
RC
= Min.
RAS
cycling,
—
945
—
855
mA 1, 2
I
CC6
CAS
before
RAS,
t
RC
= Min.
RAS
= V
IL
,
—
945
—
855
mA 1, 2
I
CC7
CAS
cycling,
t
PC
= Min.
—
855
—
765
mA 1, 3
Notes: 1. I
CC
Max. is specified as I
CC
for output open condition.
2. Address can be changed once or less while
RAS=V
IL
.
3. Address can be changed once or less while
CAS=V
IH
.
219
