Semiconductor
MSC23840D-xxBS20/DS20
8,388,608-word x 40-bit DYNAMIC RAM MODULE : FAST PAGE MODE TYPE
DESCRIPTION
The MSC23840D-xxBS20/DS20 is an 8,388,608-word x 40-bit CMOS dynamic random access memory module
which is composed of twenty 16Mb DRAMs (4Mx4) in SOJ packages mounted with twenty decoupling capacitors.
This is a 72-pin single in-line memory module. This module supports any application where high density and large
capacity of storage memory are required.
FEATURES
•
8,388,608-word x 40-bit organization
•
72-pin Single In-Line Memory Module
MSC23840D-xxBS20 : Gold tab
MSC23840D-xxDS20 : Solder tab
•
Single 5V power supply, ±10% tolerance
•
Input
: TTL compatible
•
Output : TTL compatible, 3-state
•
Refresh : 2048cycles/32ms
•
Fast page mode, read modify write capability
•
/CAS before /RAS refresh, hidden refresh, /RAS only refresh capability
•
Multi-bit test mode capability
PRODUCT FAMILY
Access Time (Max.)
t
RAC
MSC23840D-60BS20/DS20
MSC23840D-70BS20/DS20
60ns
70ns
t
AA
30ns
35ns
t
CAC
15ns
20ns
t
OEA
15ns
20ns
Cycle Time
(Min.)
110ns
130ns
Power Dissipation (Max.)
Operating
5225mW
4950mW
Standby
110mW
Family
1/9
Semiconductor
MSC23840D

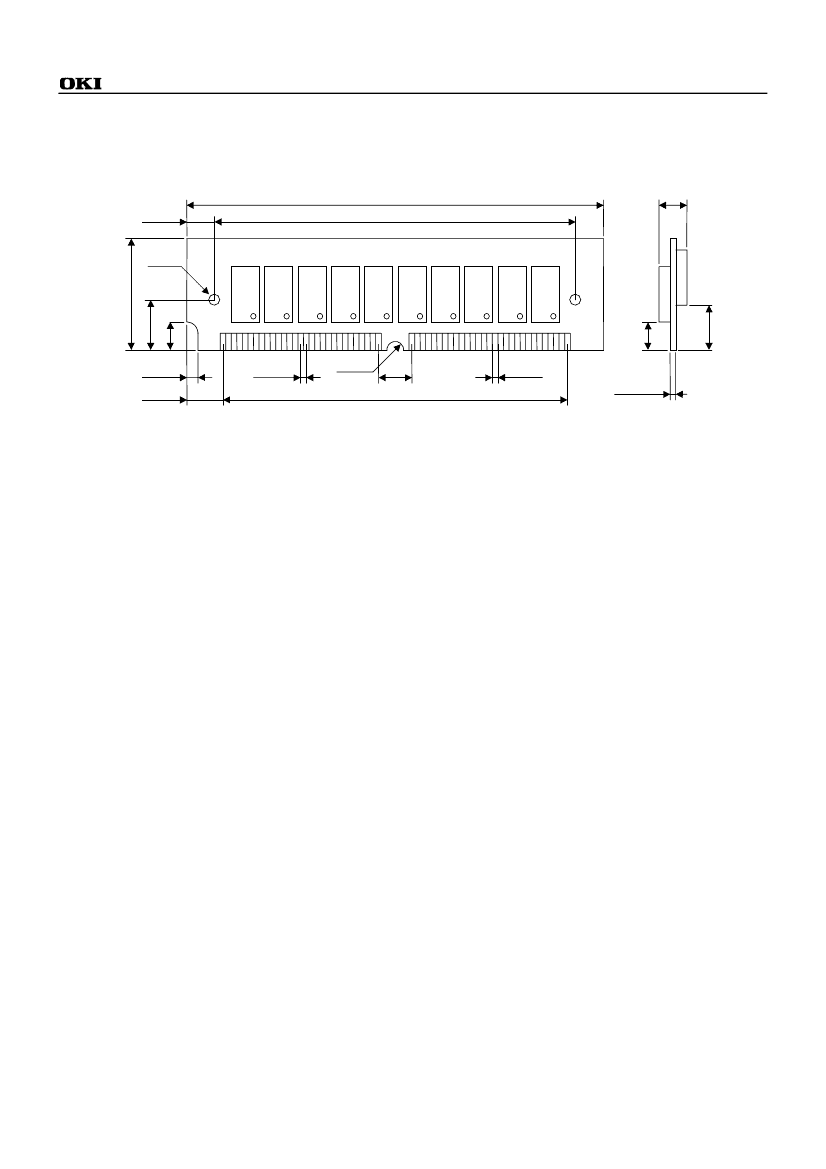

MODULE OUTLINE
MSC23840D-xxBS20/DS20
107.95±0.2
*1
101.19Typ.
(Unit : mm)
9.30Max.
3.38Typ.
φ3.18
25.4±0.2
10.16Typ.
6.35Typ.
1
1.27±0.1
R1.57
6.35
95.25
1.04Typ.
72
2.03Typ.
6.35Typ.
+0.1
1.27
−0.08
Note:
1. Tolerance over 12.5mm from board edge is
±0.5.
3.5Min.
6.5Min.
2/9
Semiconductor
MSC23840D
PIN CONFIGURATION
Pin No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Presence Detect Pins
Pin No.
67
68
69
70
11
Pin Name
PD1
PD2
PD3
PD4
PD5
-60
NC
V
SS
NC
NC
V
SS
-70
NC
V
SS
V
SS
NC
V
SS
Pin Name
V
SS
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
V
CC
PD5
A0
A1
A2
A3
A4
A5
A6
Pin No.
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Pin Name
/OE
DQ8
DQ9
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15
A7
DQ16
V
CC
A8
A9
NC
NC
DQ17
DQ18
Pin No.
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
Pin Name
DQ19
DQ20
V
SS
/CAS0
A10
NC
/CAS1
/RAS0
/RAS1
DQ21
/WE
V
SS
DQ22
DQ23
DQ24
DQ25
DQ26
DQ27
Pin No.
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
Pin Name
DQ28
DQ29
DQ30
DQ31
V
CC
DQ32
DQ33
DQ34
DQ35
DQ36
DQ37
DQ38
PD1
PD2
PD3
PD4
DQ39
V
SS
3/9
Semiconductor
MSC23840D

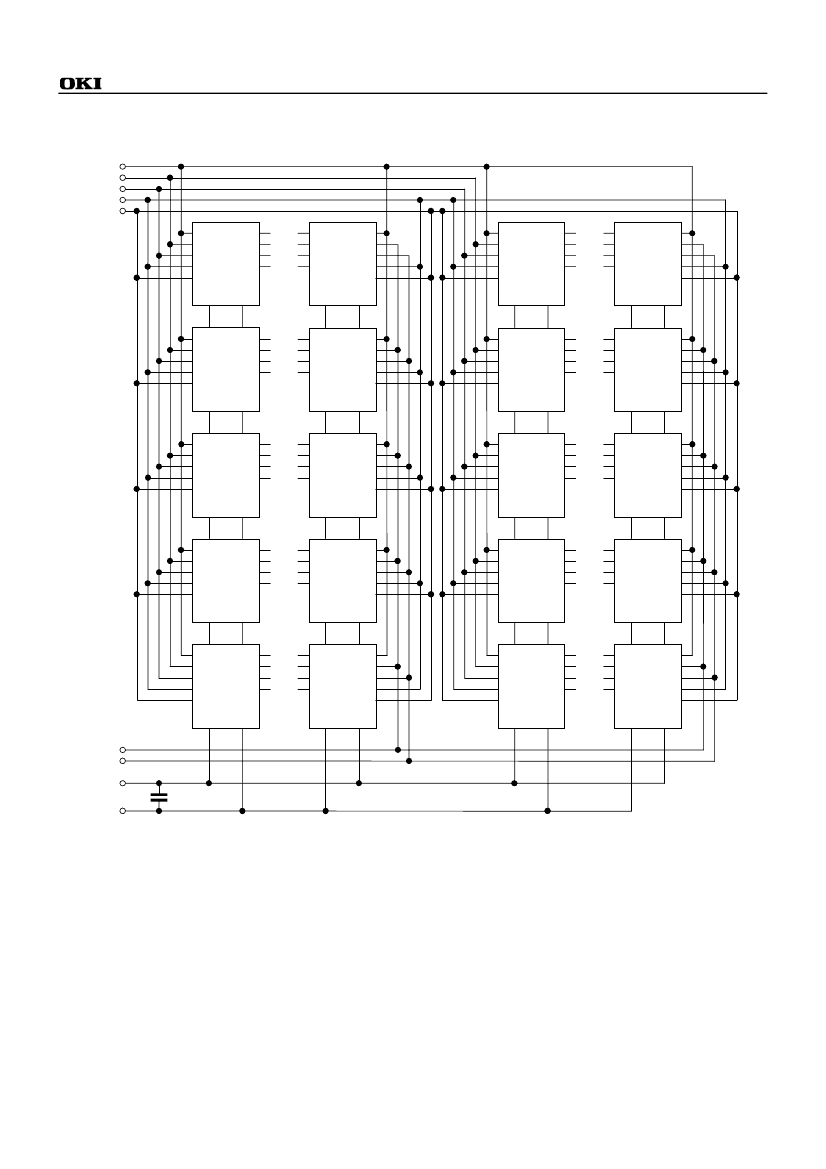

BLOCK DIAGRAM
A0-A10
/RAS0
/CAS0
/WE
/OE
A0-A10 DQ
/RAS
DQ
/CAS
DQ
/WE
DQ
/OE
D0
V
CC
V
SS
DQ0
DQ1
DQ2
DQ3
DQ
DQ
DQ
DQ
A0-A10
/RAS
/CAS
/WE
/OE
D10
V
SS
V
CC
A0-A10 DQ
/RAS
DQ
/CAS
DQ
/WE
DQ
/OE
D5
V
CC
V
SS
DQ20
DQ21
DQ22
DQ23
DQ
DQ
DQ
DQ
A0-A10
/RAS
/CAS
/WE
/OE
D15
V
SS
V
CC
A0-A10 DQ
/RAS
DQ
/CAS
DQ
/WE
DQ
/OE
D1
V
CC
V
SS
A0-A10 DQ
/RAS
DQ
/CAS
DQ
/WE
DQ
/OE
D2
V
CC
V
SS
DQ4
DQ5
DQ6
DQ7
DQ
DQ
DQ
DQ
A0-A10
/RAS
/CAS
/WE
/OE
D11
V
SS
V
CC
A0-A10
/RAS
/CAS
/WE
D12
/OE
V
SS
V
CC
A0-A10 DQ
/RAS
DQ
/CAS
DQ
/WE
DQ
/OE
D6
V
CC
V
SS
DQ24
DQ25
DQ26
DQ27
DQ
DQ
DQ
DQ
A0-A10
/RAS
/CAS
/WE
/OE
D16
V
SS
V
CC
A0-A10
/RAS
/CAS
/WE
D17
/OE
V
SS
V
CC
DQ8
DQ9
DQ10
DQ11
DQ
DQ
DQ
DQ
A0-A10 DQ
/RAS
DQ
/CAS
DQ
/WE
DQ
/OE
D7
V
CC
V
SS
DQ28
DQ29
DQ30
DQ31
DQ
DQ
DQ
DQ
A0-A10 DQ
/RAS
DQ
/CAS
DQ
/WE
DQ
/OE
D3
V
CC
V
SS
DQ12
DQ13
DQ14
DQ15
DQ
DQ
DQ
DQ
A0-A10
/RAS
/CAS
/WE
/OE
D13
V
SS
V
CC
A0-A10 DQ
/RAS
DQ
/CAS
DQ
/WE
DQ
/OE
D8
V
CC
V
SS
DQ32
DQ33
DQ34
DQ35
DQ
DQ
DQ
DQ
A0-A10
/RAS
/CAS
/WE
/OE
D18
V
SS
V
CC
A0-A10 DQ
/RAS
DQ
/CAS
DQ
/WE
DQ
/OE
D4
V
CC
V
SS
/RAS1
/CAS1
V
CC
V
SS
C0-C19
DQ16
DQ17
DQ18
DQ19
DQ
DQ
DQ
DQ
A0-A10
/RAS
/CAS
/WE
D14
/OE
V
SS
V
CC
A0-A10 DQ
/RAS
DQ
/CAS
DQ
/WE
DQ
/OE
D9
V
CC
V
SS
DQ36
DQ37
DQ38
DQ39
DQ
DQ
DQ
DQ
A0-A10
/RAS
/CAS
/WE
D19
/OE
V
SS
V
CC
4/9
Semiconductor
MSC23840D
ELECTRICAL CHARACTERISTICS
Absolute Maximum Ratings
Parameter
Voltage on Any Pin Relative to V
SS
Short Circuit Output Current
Power Dissipation
Operating Temperature
Storage Temperature
Symbol
V
T
I
OS
P
D
*
T
OPR
T
STG
*: Ta = 25°C
Rating
−0.5
to 7.0
50
20
0 to 70
−40
to 125
Unit
V
mA
W
°C
°C
Recommended Operating Conditions
(Ta = 0°C to 70°C)
Parameter
Power Supply Voltage
Input High Voltage
Input Low Voltage
Symbol
V
CC
V
SS
V
IH
V
IL
Min.
4.5
0
2.4
−0.5
Typ.
5.0
0
Max.
5.5
0
V
CC
+
0.5
0.8
Unit
V
V
V
V
Capacitance
(V
CC
= 5V ±10%, Ta = 25°C, f = 1 MHz)
Parameter
Input Capacitance (A0 - A10)
Input Capacitance (/RAS0, /RAS1, /CAS0, /CAS1)
Input Capacitance (/WE, /OE)
I/O Capacitance (DQ0 - DQ39)
Symbol
C
IN1
C
IN2
C
IN3
C
I/O
Typ.
Max.
135
80
155
26
Unit
pF
pF
pF
pF
5/9
