MSM5117410D-50TS-K

描述:
Fast Page DRAM, 4MX4, 50ns, CMOS, PDSO26, 0.300 INCH, 1.27 MM PITCH, PLASTIC, TSOP2-26
分类:
存储    存储
文件大小:
199KB,共17页
制造商:
概述
Fast Page DRAM, 4MX4, 50ns, CMOS, PDSO26, 0.300 INCH, 1.27 MM PITCH, PLASTIC, TSOP2-26
器件参数
参数名称
属性值
厂商名称
LAPIS Semiconductor Co Ltd
零件包装代码
TSOP2
包装说明
SOP, TSOP26(UNSPEC)
针数
26
Reach Compliance Code
unknown
ECCN代码
EAR99
访问模式
FAST PAGE
最长访问时间
50 ns
其他特性
RAS ONLY/CAS BEFORE RAS/HIDDEN REFRESH
I/O 类型
COMMON
JESD-30 代码
R-PDSO-G26
内存密度
16777216 bit
内存集成电路类型
FAST PAGE DRAM
内存宽度
4
功能数量
1
端口数量
1
端子数量
26
字数
4194304 words
字数代码
4000000
工作模式
ASYNCHRONOUS
最高工作温度
70 °C
最低工作温度
组织
4MX4
输出特性
3-STATE
封装主体材料
PLASTIC/EPOXY
封装代码
SOP
封装等效代码
TSOP26(UNSPEC)
封装形状
RECTANGULAR
封装形式
SMALL OUTLINE
电源
5 V
认证状态
Not Qualified
刷新周期
2048
自我刷新
NO
最大待机电流
0.001 A
最大压摆率
0.1 mA
最大供电电压 (Vsup)
5.5 V
最小供电电压 (Vsup)
4.5 V
标称供电电压 (Vsup)
5 V
表面贴装
YES
技术
CMOS
温度等级
COMMERCIAL
端子形式
GULL WING
端子节距
1.27 mm
端子位置
DUAL
文档预览
Dear customers,
About the change in the name such as "Oki Electric Industry Co. Ltd." and
"OKI" in documents to OKI Semiconductor Co., Ltd.
The semiconductor business of Oki Electric Industry Co., Ltd. was succeeded to OKI
Semiconductor Co., Ltd. on October 1, 2008.
Therefore, please accept that although
the terms and marks of "Oki Electric Industry Co., Ltd.", “Oki Electric”, and "OKI"
remain in the documents, they all have been changed to "OKI Semiconductor Co., Ltd.".
It is a change of the company name, the company trademark, and the logo, etc. , and
NOT a content change in documents.
October 1, 2008
OKI Semiconductor Co., Ltd.
550-1 Higashiasakawa-cho, Hachioji-shi, Tokyo 193-8550, Japan
http://www.okisemi.com/en/
OKI
Semiconductor
MSM5117410D
4,194,304-Word
4-Bit DYNAMIC RAM : FAST PAGE MODE TYPE
FEDD5117410D-01
Issue Date: Jul. 19, 2005
DESCRIPTION
The MSM5117410D is a 4,194,304-word 4-bit dynamic RAM fabricated in Oki’s silicon-gate CMOS
technology. The MSM5117410D achieves high integration, high-speed operation, and low-power
consumption because Oki manufactures the device in a quadruple-layer polysilicon/double-layer metal
CMOS process. The MSM5117410D is available in a 26-pin plastic SOJ, 26-pin plastic TSOP.
FEATURES
·
4,194,304-word 4-bit configuration
·
Four independent
CAS
pins provide for separate I/O operation.
·
Single 5V power supply, 10% tolerance
·
Input : TTL compatible, low input capacitance
·
Output: TTL compatible, 3-state
·
Refresh: 2048 cycles/32 ms
·
Fast page mode, read modify write capability
·
CAS
before
RAS
refresh, hidden refresh,
RAS
-only refresh capability
·
Multi-bit test mode capability
·
Packages
·
26-pin 300mil plastic SOJ (SOJ26-P-300-1.27) (Product : MSM5117410D-xxSJ)
·
26-pin 300mil plastic TSOP (TSOPII26-P-300-1.27-K) (Product : MSM5117410D-xxTS-K)
xx : indicates speed rank.
PRODUCT FAMILY
Access Time (Max.)
Family
t
RAC
50ns
MSM5117410D
60ns
70ns
Cycle Time
t
OEA
13ns
15ns
20ns
Power Dissipation
Operating
(Max.)
550mW
495mW
440mW
5.5mW
t
AA
25ns
30ns
35ns
t
CAC
13ns
15ns
20ns
(Min.)
90ns
110ns
130ns
Standby
(Max.)
1/16
FEDD5117410D-01
OKI
Semiconductor
MSM5117410D

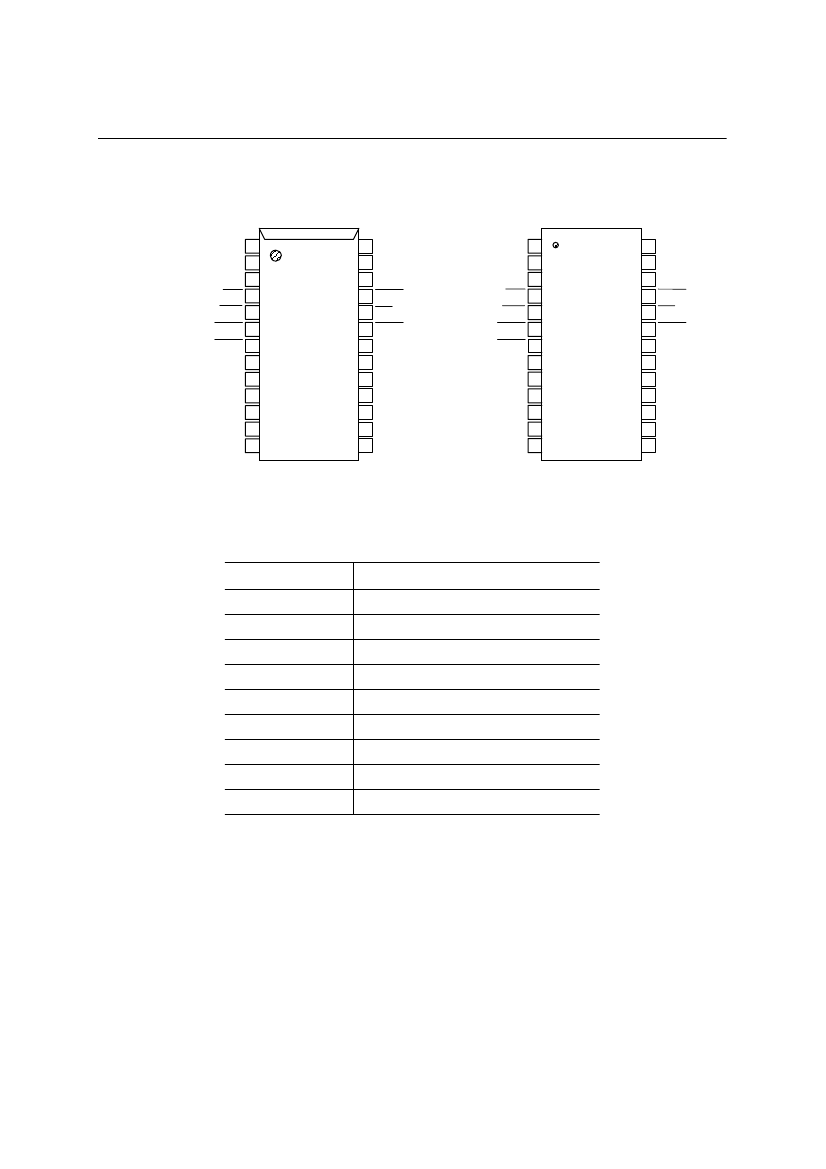

PIN CONFIGURATION (TOP VIEW)
V
CC
DQ1
DQ2
WE
RAS
CAS1
CAS2
A10
A0
A1
A2
A3
V
CC
1
2
3
4
5
6
7
8
9
10
11
12
13
26
25
24
23
22
21
20
19
18
17
16
15
14
V
SS
DQ4
DQ3
CAS4
OE
CAS3
A9
A8
A7
A6
A5
A4
V
SS
V
CC
DQ1
DQ2
WE
RAS
CAS1
CAS2
A10
A0
A1
A2
A3
V
CC
1
2
3
4
5
6
7
8
9
10
11
12
13
26
25
24
23
22
21
20
19
18
17
16
15
14
V
SS
DQ4
DQ3
CAS4
OE
CAS3
A9
A8
A7
A6
A5
A4
V
SS
26-Pin Plastic SOJ
26-Pin Plastic TSOP
(K Type)
Pin Name
A0–A10
RAS
CAS1
CAS4
DQ1 – DQ4
OE
WE
V
CC
V
SS
NC
Function
Address Input
Row Address Strobe
Column Address Strobe
Data Input/Data Output
Output Enable
Write Enable
Power Supply (5V)
Ground (0V)
No Connection
Note : The same power supply voltage must be provided to every V
CC
pin, and the same GND voltage level must
be provided to every V
SS
pin.
2/16
FEDD5117410D-01
OKI
Semiconductor
MSM5117410D
ELECTRICAL CHARACTERISTICS
ABSOLUTE MAXIUM RATINGS
Parameter
Voltage on Any Pin Relative to V
SS
Voltage V
CC
Supply Relative to V
SS
Symbol
V
IN
, V
OUT
Rating
–0.5 to V
CC
+ 0.5
Unit
V
V
V
CC
I
OS
P
D*
T
opr
T
stg
0.5 to 7
50
1
0 to 70
–55 to 150
Short Circuit Output Current
Power Dissipation
Operating Temperature
Storage Temperature
mA
W
°C
°C
*: Ta = 25°C
RECOMMENDED OPERATING CONDITIONS
(Ta = 0°C to 70°C)
Parameter
Power Supply Voltage
Input High Voltage
Input Low Voltage
Symbol
V
CC
Min.
4.5
0
2.4
0.5
*2
Typ.
5.0
0
Max.
5.5
0
V
CC
0.5
*1
Unit
V
V
V
V
V
SS
V
IH
V
IL
0.8
Notes:
*1. The input voltage is V
CC
2.0V when the pulse width is less than 20ns (the pulse width is with
respect to the point at which V
CC
is applied).
*2. The input voltage is V
SS
2.0V when the pulse width is less than 20ns (the pulse width respect to the
point at which V
SS
is applied).
PIN CAPACITANCE
(Vcc = 5V
Parameter
Input Capacitance (A0 – A10)
Input Capacitance
(RAS,
CAS1
CAS4, WE, OE)
Output Capacitance (DQ1 – DQ4)
Symbol
C
IN1
C
IN2
C
I/O
Typ.
10%, Ta = 25°C, f = 1 MHz)
Max.
5
7
7
Unit
pF
pF
pF
3/16
FEDD5117410D-01
OKI
Semiconductor
MSM5117410D
DC CHARACTERISTICS
(V
CC
= 5V
MSM5117410
D-50
Min.
Max.
10%, Ta = 0 to 70°C)
Unit
Note
Parameter
Symbol
Condition
MSM5117410 MSM5117410
D-60
D-70
Min.
Max.
Min.
Max.
Output High
Voltage
Output Low Voltage
Input Leakage
Current
V
OH
V
OL
IOH = 5.0mA
IOL = 4.2mA
0V
VI
6.5V ;
2.4
0
V
CC
0.4
2.4
0
V
CC
0.4
2.4
0
V
CC
0.4
V
V
I
LI
All other pins
not under test =
0V
DQ disable
0V
VO
V
CC
10
10
10
10
10
10
A
Output Leakage
Current
Average Power
Supply Current
(Operating)
Power Supply
Current
(Standby)
Average Power
Supply Current
(RAS -only Refresh)
Power Supply
Current
(Standby)
Average Power
Supply Current
(CAS before
RAS
Refresh)
Average Power
Supply Current
(Fast Page Mode)
I
LO
10
10
10
10
10
10
A
I
CC1
RAS, CAS
cycling,
tRC = Min.
RAS, CAS
V
RAS, CAS
V
CC
– 0.2V
RAS
cycling,
=
100
90
80
mA
1,2
2
1
2
1
2
mA
1
1
I
CC2
I
CC3
CAS
= VIH,
tRC = Min.
RAS
= VIH,
100
90
80
mA
1,2
I
CC5
CAS
= VIL,
DQ = enable
RAS
= cycling,
2
2
2
mA
1
I
CC6
CAS
RAS
before
100
90
80
mA
1,2
RAS
= VIL,
I
CC7
CAS
cycling,
t
PC
= Min.
80
70
60
mA
1,3
Notes: 1. I
CC
Max. is specified as I
CC
for output open condition.
2. The address can be changed once or less while
RAS
= V
IL
.
3. The address can be changed once or less while CAS = V
IH
.
4/16
参数对比
与MSM5117410D-50TS-K相近的元器件有:MSM5117410D-60TS-K、MSM5117410D-70TS-K、MSM5117410D-70SJ、MSM5117410D-50SJ、MSM5117410D-60SJ。描述及对比如下:
型号 MSM5117410D-50TS-K MSM5117410D-60TS-K MSM5117410D-70TS-K MSM5117410D-70SJ MSM5117410D-50SJ MSM5117410D-60SJ
描述 Fast Page DRAM, 4MX4, 50ns, CMOS, PDSO26, 0.300 INCH, 1.27 MM PITCH, PLASTIC, TSOP2-26 Fast Page DRAM, 4MX4, 60ns, CMOS, PDSO26, 0.300 INCH, 1.27 MM PITCH, PLASTIC, TSOP2-26 Fast Page DRAM, 4MX4, 70ns, CMOS, PDSO26, 0.300 INCH, 1.27 MM PITCH, PLASTIC, TSOP2-26 Fast Page DRAM, 4MX4, 70ns, CMOS, PDSO26, 0.300 INCH, 1.27 MM PITCH, PLASTIC, TSOP2-26 Fast Page DRAM, 4MX4, 50ns, CMOS, PDSO26, 0.300 INCH, 1.27 MM PITCH, PLASTIC, SOJ-26 Fast Page DRAM, 4MX4, 60ns, CMOS, PDSO26, 0.300 INCH, 1.27 MM PITCH, PLASTIC, SOJ-26
零件包装代码 TSOP2 TSOP2 TSOP2 TSOP2 SOJ SOJ
包装说明 SOP, TSOP26(UNSPEC) SOP, TSOP26(UNSPEC) SOP, TSOP26(UNSPEC) SOJ, SOJ26,.34 SOJ, SOJ26,.34 SOJ, SOJ26,.34
针数 26 26 26 26 26 26
Reach Compliance Code unknown unknown unknown unknown unknow unknow
ECCN代码 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99
访问模式 FAST PAGE FAST PAGE FAST PAGE FAST PAGE FAST PAGE FAST PAGE
最长访问时间 50 ns 60 ns 70 ns 70 ns 50 ns 60 ns
其他特性 RAS ONLY/CAS BEFORE RAS/HIDDEN REFRESH RAS ONLY/CAS BEFORE RAS/HIDDEN REFRESH RAS ONLY/CAS BEFORE RAS/HIDDEN REFRESH RAS ONLY/CAS BEFORE RAS/HIDDEN REFRESH RAS ONLY/CAS BEFORE RAS/HIDDEN REFRESH RAS ONLY/CAS BEFORE RAS/HIDDEN REFRESH
I/O 类型 COMMON COMMON COMMON COMMON COMMON COMMON
JESD-30 代码 R-PDSO-G26 R-PDSO-G26 R-PDSO-G26 R-PDSO-J26 R-PDSO-J26 R-PDSO-J26
内存密度 16777216 bit 16777216 bit 16777216 bit 16777216 bit 16777216 bi 16777216 bi
内存集成电路类型 FAST PAGE DRAM FAST PAGE DRAM FAST PAGE DRAM FAST PAGE DRAM FAST PAGE DRAM FAST PAGE DRAM
内存宽度 4 4 4 4 4 4
功能数量 1 1 1 1 1 1
端口数量 1 1 1 1 1 1
端子数量 26 26 26 26 26 26
字数 4194304 words 4194304 words 4194304 words 4194304 words 4194304 words 4194304 words
字数代码 4000000 4000000 4000000 4000000 4000000 4000000
工作模式 ASYNCHRONOUS ASYNCHRONOUS ASYNCHRONOUS ASYNCHRONOUS ASYNCHRONOUS ASYNCHRONOUS
最高工作温度 70 °C 70 °C 70 °C 70 °C 70 °C 70 °C
组织 4MX4 4MX4 4MX4 4MX4 4MX4 4MX4
输出特性 3-STATE 3-STATE 3-STATE 3-STATE 3-STATE 3-STATE
封装主体材料 PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY
封装代码 SOP SOP SOP SOJ SOJ SOJ
封装等效代码 TSOP26(UNSPEC) TSOP26(UNSPEC) TSOP26(UNSPEC) SOJ26,.34 SOJ26,.34 SOJ26,.34
封装形状 RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR
封装形式 SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE
电源 5 V 5 V 5 V 5 V 5 V 5 V
认证状态 Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified
刷新周期 2048 2048 2048 2048 2048 2048
自我刷新 NO NO NO NO NO NO
最大待机电流 0.001 A 0.001 A 0.001 A 0.001 A 0.001 A 0.001 A
最大压摆率 0.1 mA 0.09 mA 0.09 mA 0.09 mA 0.1 mA 0.09 mA
最大供电电压 (Vsup) 5.5 V 5.5 V 5.5 V 5.5 V 5.5 V 5.5 V
最小供电电压 (Vsup) 4.5 V 4.5 V 4.5 V 4.5 V 4.5 V 4.5 V
标称供电电压 (Vsup) 5 V 5 V 5 V 5 V 5 V 5 V
表面贴装 YES YES YES YES YES YES
技术 CMOS CMOS CMOS CMOS CMOS CMOS
温度等级 COMMERCIAL COMMERCIAL COMMERCIAL COMMERCIAL COMMERCIAL COMMERCIAL
端子形式 GULL WING GULL WING GULL WING J BEND J BEND J BEND
端子节距 1.27 mm 1.27 mm 1.27 mm 1.27 mm 1.27 mm 1.27 mm
端子位置 DUAL DUAL DUAL DUAL DUAL DUAL
厂商名称 LAPIS Semiconductor Co Ltd - LAPIS Semiconductor Co Ltd LAPIS Semiconductor Co Ltd LAPIS Semiconductor Co Ltd LAPIS Semiconductor Co Ltd
