MSM6353-XXGS-K

描述：
Microcontroller, 4-Bit, MROM, OLMS-63 CPU, 0.032768MHz, CMOS, PQFP44, 9 X 10 MM, 0.80 MM PITCH, PLASTIC, QFP-44
分类：
嵌入式处理器和控制器    微控制器和处理器
文件大小：
170KB，共10页
制造商：
LAPIS Semiconductor Co Ltd
概述
Microcontroller, 4-Bit, MROM, OLMS-63 CPU, 0.032768MHz, CMOS, PQFP44, 9 X 10 MM, 0.80 MM PITCH, PLASTIC, QFP-44
器件参数
参数名称
属性值
是否Rohs认证
不符合
厂商名称
LAPIS Semiconductor Co Ltd
零件包装代码
QFP
包装说明
QFP, QFP44,.53X.57,32
针数
44
Reach Compliance Code
unknown
具有ADC
NO
其他特性
OPERATES AT -1.25 TO -1.75 NEGATIVE SUPPLY
地址总线宽度
位大小
4
CPU系列
OLMS-63
最大时钟频率
0.032768 MHz
DAC 通道
NO
DMA 通道
NO
外部数据总线宽度
JESD-30 代码
R-PQFP-G44
长度
10.5 mm
负电源额定电压
-1.5 V
I/O 线路数量
21
端子数量
44
最高工作温度
70 °C
最低工作温度
-20 °C
PWM 通道
NO
封装主体材料
PLASTIC/EPOXY
封装代码
QFP
封装等效代码
QFP44,.53X.57,32
封装形状
RECTANGULAR
封装形式
FLATPACK
电源
-1.5 V
认证状态
Not Qualified
RAM（字节）
512
ROM（单词）
4096
ROM可编程性
MROM
座面最大高度
2 mm
速度
0.032768 MHz
标称供电电压
1.5 V
表面贴装
YES
技术
CMOS
温度等级
OTHER
端子形式
GULL WING
端子节距
0.8 mm
端子位置
QUAD
宽度
9.5 mm
uPs/uCs/外围集成电路类型
MICROCONTROLLER
文档预览
Dear customers,
About the change in the name such as "Oki Electric Industry Co. Ltd." and
"OKI" in documents to OKI Semiconductor Co., Ltd.
The semiconductor business of Oki Electric Industry Co., Ltd. was succeeded to OKI
Semiconductor Co., Ltd. on October 1, 2008.
Therefore, please accept that although
the terms and marks of "Oki Electric Industry Co., Ltd.", “Oki Electric”, and "OKI"
remain in the documents, they all have been changed to "OKI Semiconductor Co., Ltd.".
It is a change of the company name, the company trademark, and the logo, etc. , and
NOT a content change in documents.
October 1, 2008
OKI Semiconductor Co., Ltd.
550-1 Higashiasakawa-cho, Hachioji-shi, Tokyo 193-8550, Japan
http://www.okisemi.com/en/
E2E0012-27-Y3
¡ Semiconductor
This version: Jan. 1998
Previous version: Mar. 1996
MSM6353/6353L-xx
¡ Semiconductor
MSM6353/6353L-xx
Built-in 8 or 5 bit Serial Port 4-Bit Microcontroller
GENERAL DESCRIPTION
The MSM6353/6353L is a low-power 4-bit microcontroller manufactured in CMOS process
technology. It is best suited for the control of battery-driven equipment. The built-in 8-bit or
5-bit serial port provides a data communication capability with external apparatus.
FEATURES
• Low power consumption
• Large capacity memory
• ROM
: 4096 words
¥
15 bits
• RAM
: 1024 words
¥
4 bits
• I/O port
Input-output port
: 5 ports
¥
4 bits (input or output can be specified for each port)
• 1.5 V single-power-supply operation (MSM6353)
Can be changed to 3.0 V specification by mask option (MSM6353L).
• Built-in watchdog timer
• Built-in serial port of 8 bits or 5 bits (asynchronous)
• 32.768 kHz built-in crystal oscillator circuit
• Package options:
42-pin shrink DIP (SDIP42-P-600-1.78) (Product name: MSM6353-xxSS, MSM6353L-xxSS)
44-pin plastic QFP (QFP44-P-910-0.80-K) (Product name:MSM6353-xxGS-K, MSM6353L-xxGS-K)
(QFP44-P-910-0.80-2K) (Product name: MSM6353-xxGS-2K,MSM6353L-xxGS-2K)
xx indicates the code number.
1/9
SIN
SOUT
SCLK
SERIAL
I/O
ACC
SBFF u
P03C
SBFFl
SCNT
SCND
P02C
P01C
P00C
FLAG
ALU
PORT0

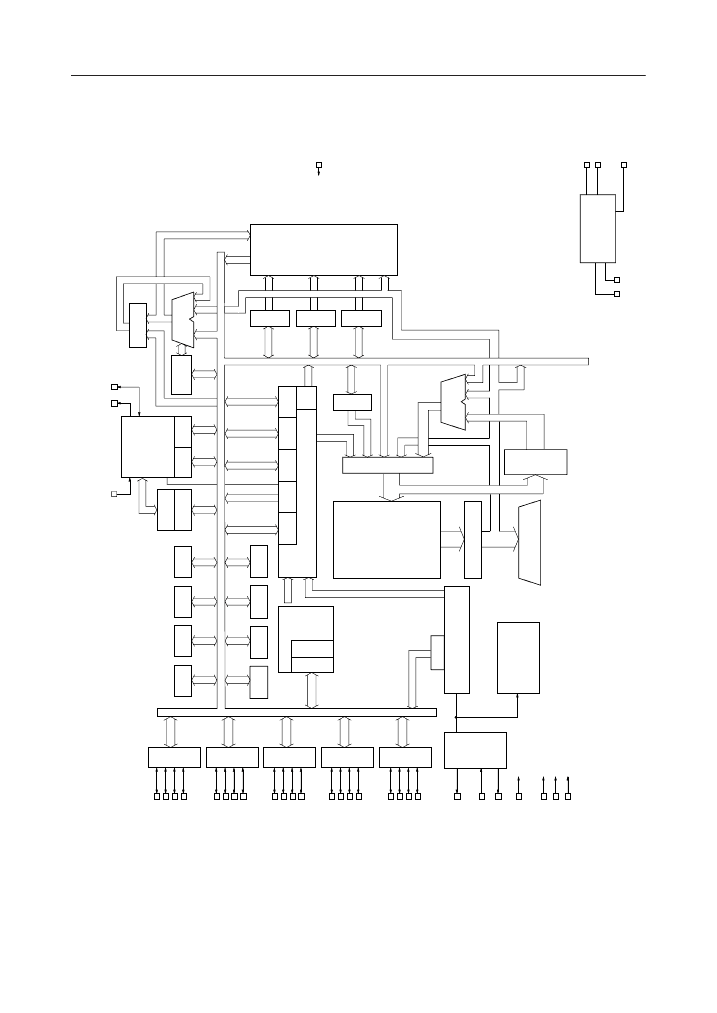

BLOCK DIAGRAM
¡ Semiconductor
P0.0
P0.1
P0.2
P0.3
P1.0
P1.1
P1.2
P1.3
D-BUS
PORT1
P4
¥
C
P3
¥
C
P2
¥
C
P1
¥
C
BANK
PORT2
P2.0-2.3
P2.0
P2.1
P2.2
P2.3
EIRT
INTERRUPT CONTROL
IRQEX
WATCH-
DOG
TIMER
IRQRT IEXM0 IEXM1 IEXM2
DATA
RAM
1024
¥
4 bits
PAGE
WDOG 0
WDOG 1
V
DD
PORT3
FRMT
P3.0
P3.1
P3.2
P3.3
PROGRAM
ROM
4096
¥
15 bits
WORK
PORT4
PROGRAM COUNTER
P4.0
P4.1
P4.2
P4.3
TMOUT
TIME BASE COUNTER
INSTRUCTION
REGISTER
XTOUT
ADDER
XT
OSC
XT
SYSTEM
CLOCK
GENERATOR
INSTRUCTION
DECODER
RESET
STACK
TEST1
TEST2
TEST3
VOLTAGE
CONVERTER
REGURATOR
V
CP
V
CM
V
SS1
V
SS2
V
EE
MSM6353/6353L-xx
2/9
¡ Semiconductor
MSM6353/6353L-xx
PIN CONFIGURATION (TOP VIEW)
V
DD
V
SS2
V
SS1
V
EE
NC
V
CP
V
CM
NC
SOUT
1
2
3
4
5
6
7
8
9
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
XT
XT
XTOUT
P1.0
P1.1
P1.2
P1.3
NC
TEST3
TEST2
TEST1
RESET
P4.3
P4.2
P4.1
P4.0
NC
P3.3
P3.2
P3.1
P3.0
SIN 10
SCLK
11
NC 12
P0.0 13
P0.1 14
P0.2 15
P0.3 16
NC 17
P2.0 18
P2.1 19
P2.2 20
P2.3 21
NC : No-connection pin

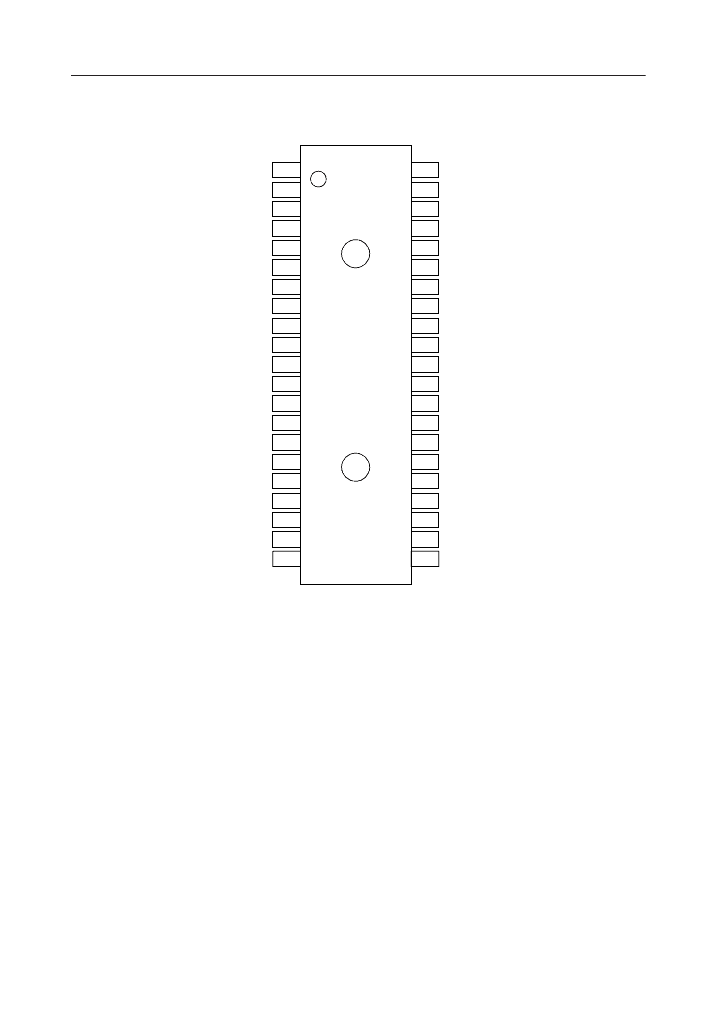

42-Pin Shrink DIP
3/9
¡ Semiconductor
MSM6353/6353L-xx
PIN CONFIGURATION (TOP VIEW) (Continued)
35 XTOUT
41 V
SS1
40 V
SS2
34 P1.0
33 P1.1
32 P1.2
31 P1.3
30 TEST3
29 TEST2
28 TEST1
27 RESET
26 P4.3
25 P4.2
24 P4.1
23 P4.0
39 V
DD
38 V
DD
P3.0 18
42 V
EE
44 NC
43 NC
37 XT
P3.1 19
NC
V
CP
V
CM
NC
SOUT
SIN
SCLK
P0.0
P0.1
1
2
3
4
5
6
7
8
9
P0.2 10
P0.3 11
NC 12
P2.0 13
P2.1 14
P2.2 15
P2.3 16
P2.3 17
P3.2 20
36
XT
P3.3 21
NC : No-connection pin

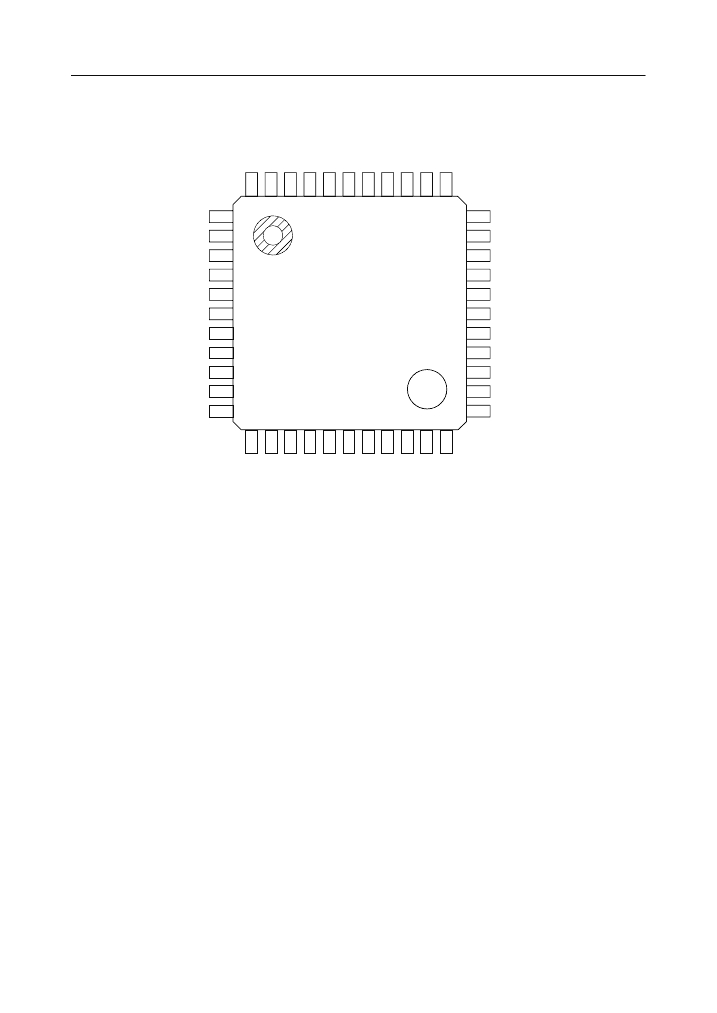

44-Pin Plastic QFP
NC 22
4/9
