MSM85C154HVS

这份文档是关于OKI Semiconductor的MSM85C154HVS微控制器的数据手册。以下是一些值得关注的技术信息：

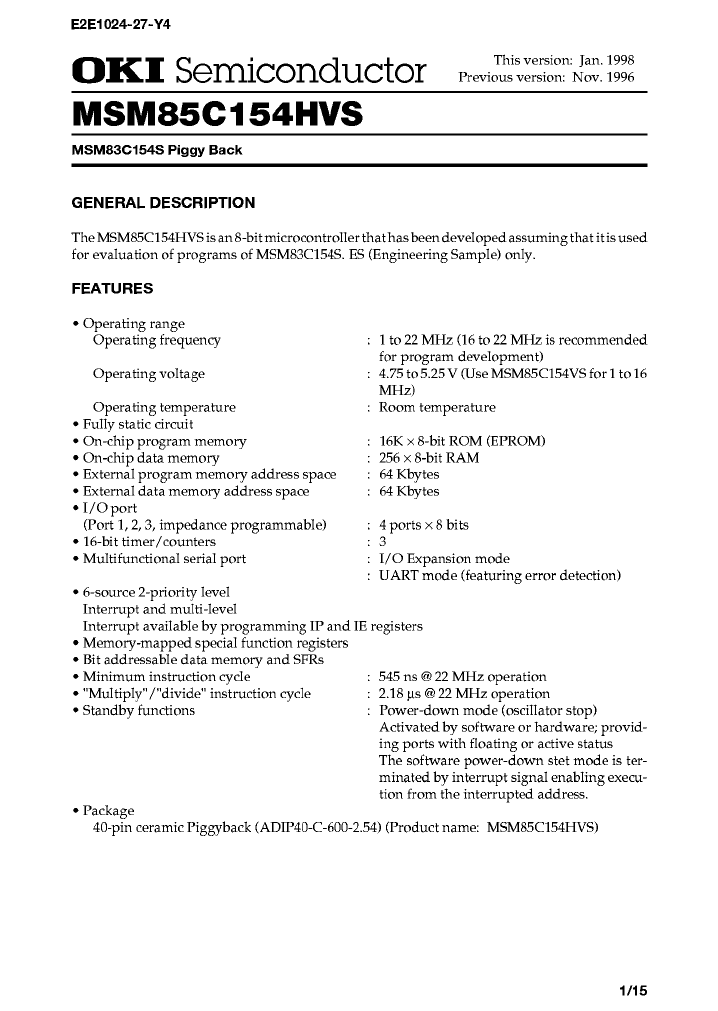

1. 微控制器规格：

   • 8位微控制器，设计用于评估MSM83C154S的工程样品。
   • 工作频率范围：1至22 MHz，推荐16至22 MHz用于程序开发。
   • 工作电压：4.75至5.25V，对于1至16 MHz使用MSM85C154VS。

2. 特性：

   • 完全静态电路设计。
   • 片上程序存储器：16K×8位ROM（EPROM）。
   • 片上数据存储器：256×8位RAM。
   • 外部程序存储器地址空间：64 Kbytes。
   • 外部数据存储器地址空间：64 Kbytes。
   • I/O端口：4个端口，每个端口8位，阻抗可编程。
   • 16位定时器/计数器：3个。
   • 多功能串行端口，支持I/O扩展模式和UART模式（具有错误检测功能）。
   • 中断和多级中断，可通过编程IP和IE寄存器获得。
   • 位可寻址的数据存储器和特殊功能寄存器（SFRs）。
   • 最小指令周期：545ns@22MHz操作。
   • "乘法"/"除法"指令周期：2.18μs@22MHz操作。
   • 待机功能：电源下降模式（振荡器停止），可由软件或硬件激活。

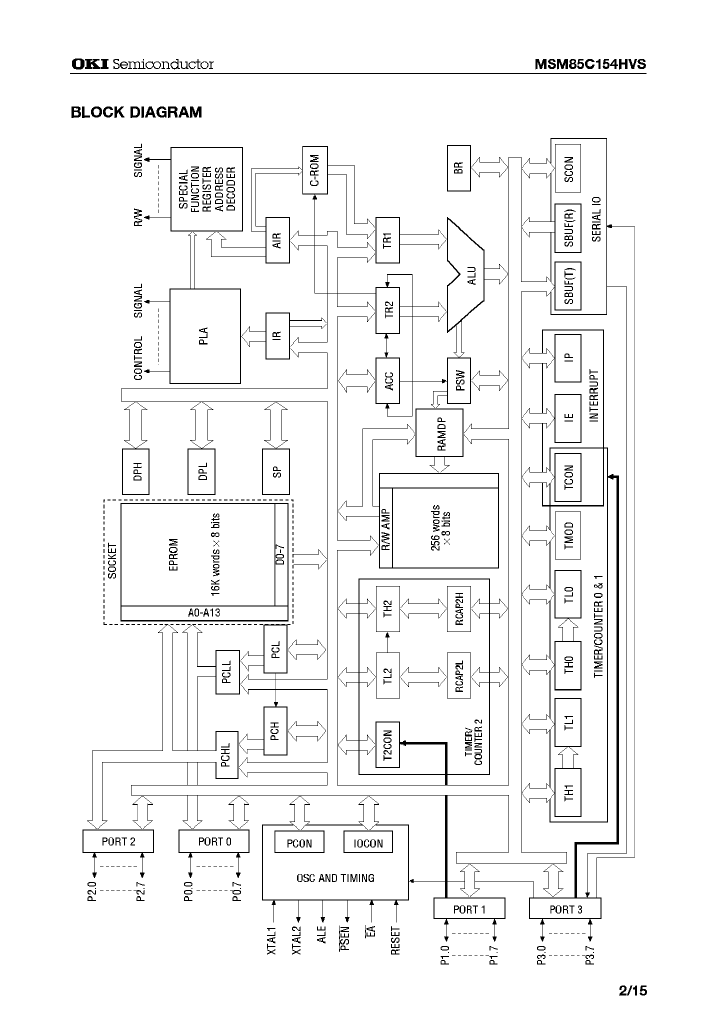

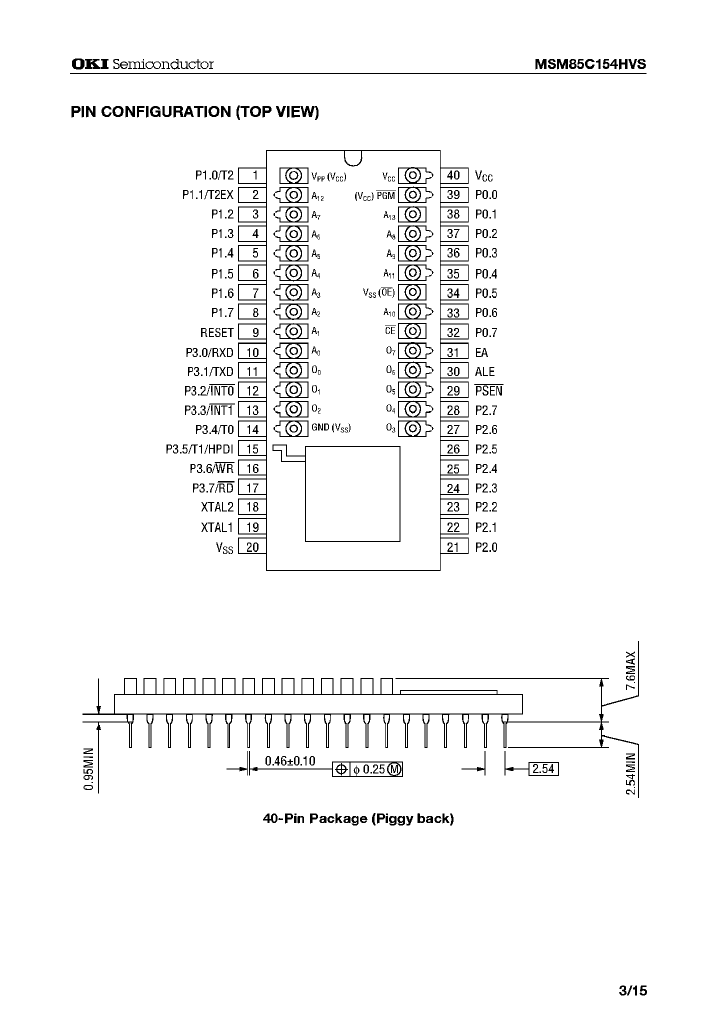

3. 封装：

   • 40引脚陶瓷堆叠（ADIP40-C-600-2.54）。

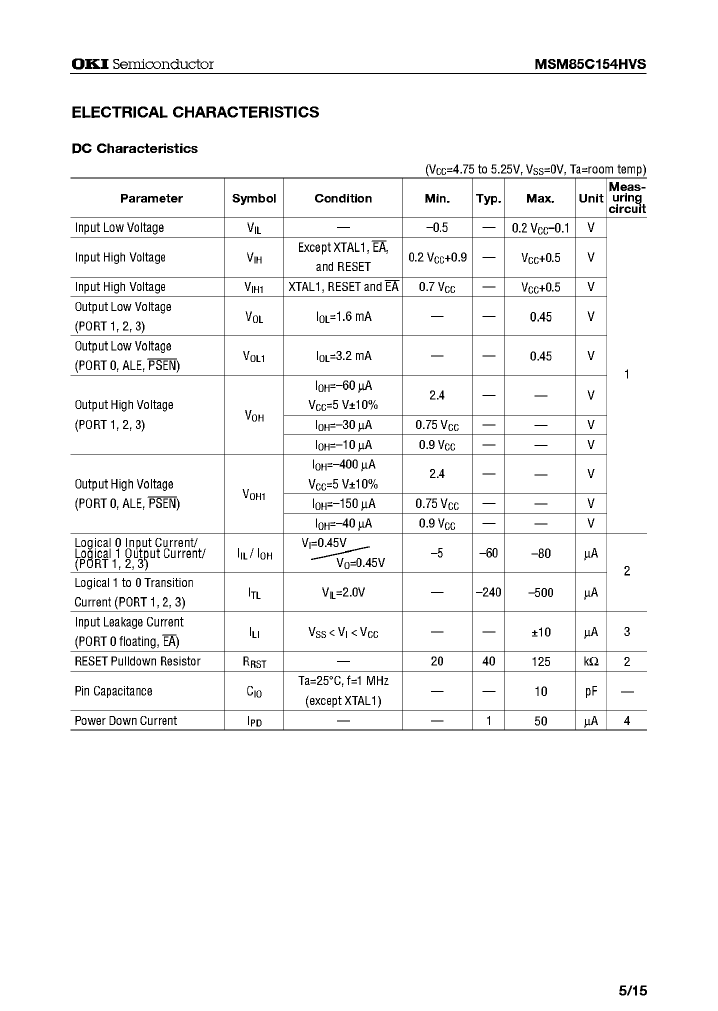

4. 电气特性：

   • 直流特性，包括输入低电平电压、输入高电平电压、输出低电平电压、输出高电平电压等。
   • 功耗，包括正常操作、待机模式和空闲模式下的最大功率供应电流。

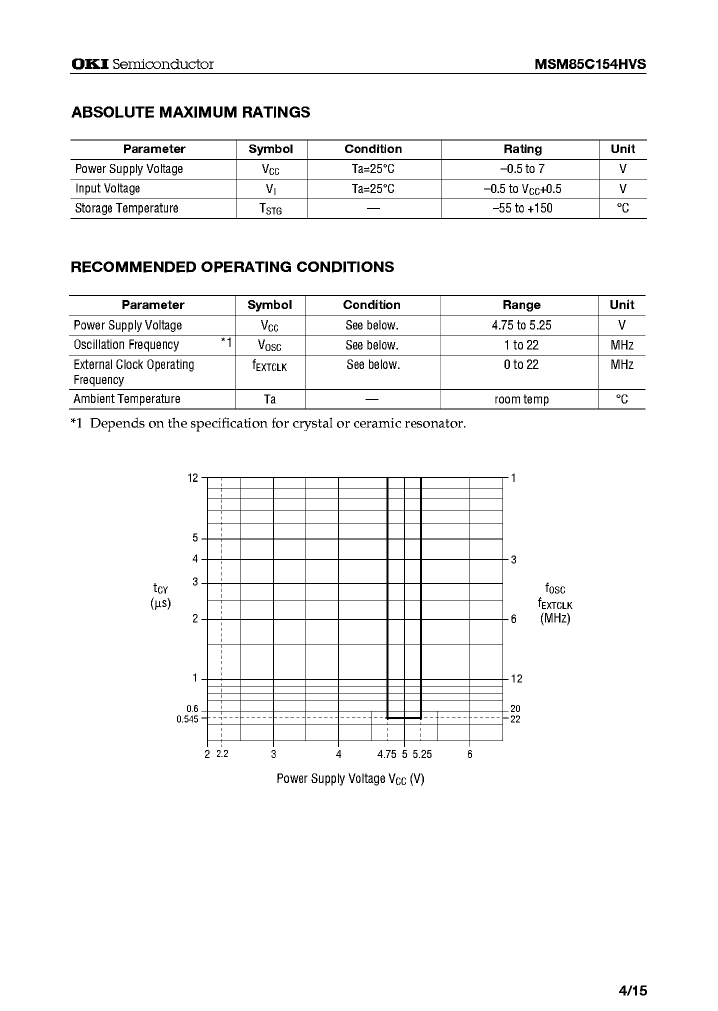

5. 绝对最大额定值：

   • 电源供应电压、输入电压和存储温度范围。

6. 推荐操作条件：

   • 电源供应电压、振荡频率和外部时钟操作频率。

7. AC特性：

   • 外部程序存储器访问的AC特性，包括振荡周期、ALE信号宽度、地址设置时间等。
   • 外部数据存储器访问的AC特性。
   • 串行端口（I/O扩展模式）的AC特性。

8. 测量条件：

   • 输入/输出信号的电压水平、浮动条件、外部时钟输入波形条件等。

9. 封装尺寸：

   • 提供了40引脚封装的尺寸信息。

10. 安装注意事项：

    • 对于表面安装类型的封装，提供了安装前的注意事项和建议。
