2018年04月08日 | 我发现了一个超实用的EDA工具，而且还是免！费！的！
2018-04-08 来源：Digikey
作者：Alan Yang
EDA工具，即电子设计自动化（Electronic Design Automatic）工具，在电子电路设计中使用广泛。今天我们来介绍一款在线免费的EDA工具Scheme-it，它可以被用来绘制原理图和框图，并具有分享功能。而且，为了让开发者的工作更高效便捷，Scheme-it还提供了非常丰富的设计资源：
Scheme-it参考设计库（Design Starters）预存了近200个参考设计文件，分为6大类，14小类，涵盖通信、工业、交通、电源、开发工具、消费类电子等各个领域。
Scheme-it附带超过700个通用符号的符号库。
同时Scheme-it与Digi-Key元件目录相连，可访问400+万种元件。

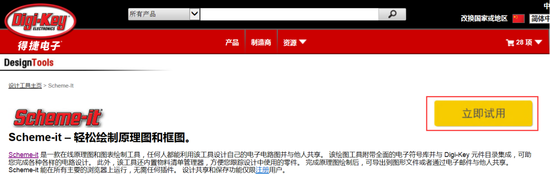

图1，点击下面链接，即可免费试用Scheme-it
https://www.digikey.cn/zh/resources/design-tools/schemeit
本文主要将通过几个实际应用的案例，向大家介绍如何充分利用Scheme-it强大的功能和丰富的资源，快速完成电子产品和方案的设计。希望能够抛砖引玉！
1，免费参考设计库（Design Starters）
比如有一个新项目涉及无人机领域，但开发者之前并没有这方面的经验。Scheme-it完全能够帮助开发者应对这一挑战。

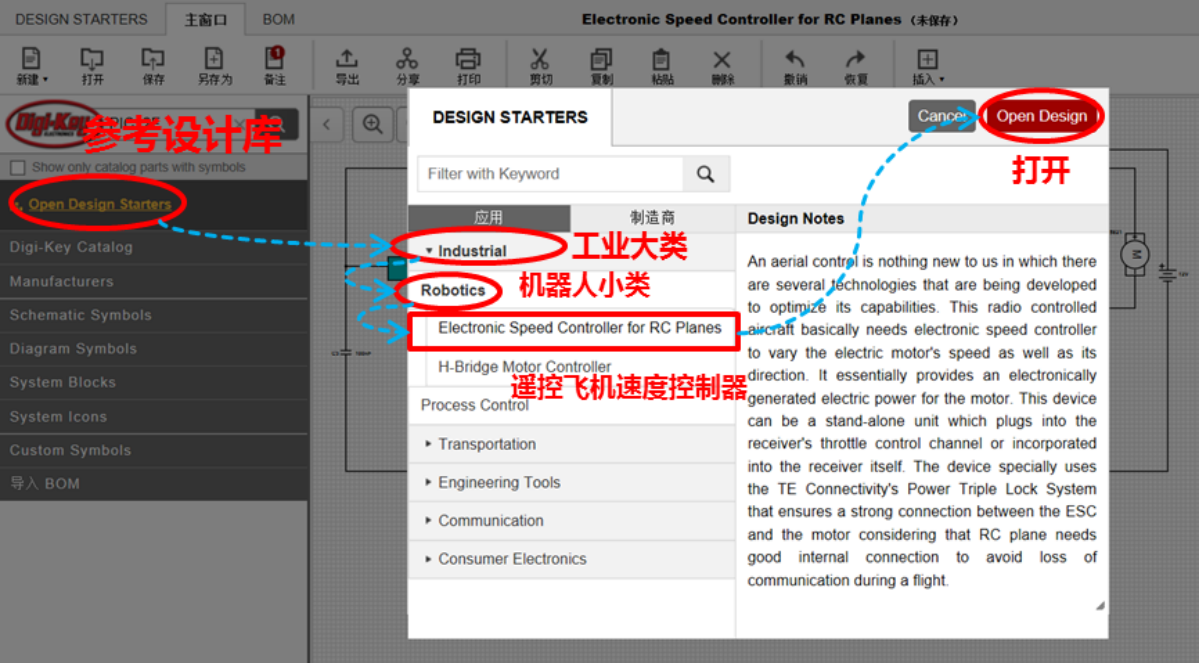

Scheme-it参考设计库（Design Starters）预存了近200个参考设计文件，包含了原理图以及元件清单。如下图，开发者可在工业大类机器人小类中，发现有“遥控飞机速度控制器”的参考设计。（如图2所示）
图2，在Scheme-it中按照应用领域查找参考设计

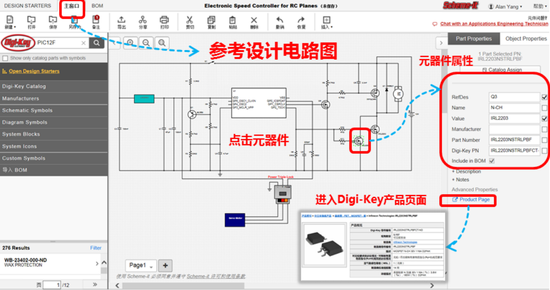

在参考设计电路中，可以查看每个元件的型号和属性。如果需要，还可以根据实际需求直接调整电路。（详见图3）
图3，查看参考设计中的元器件型号和属性

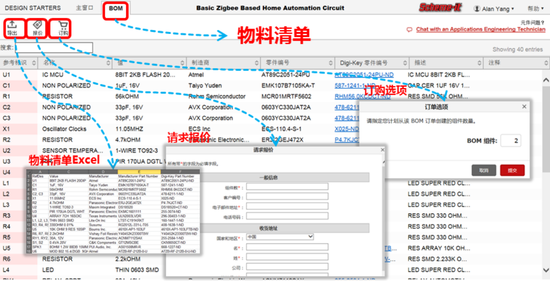

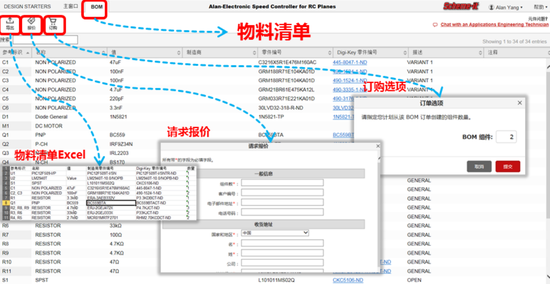

此外，Scheme-it还内置物料清单管理器，方便开发者跟踪设计中使用的零件。点击BOM按钮，便能查看物料清单。并且可以直接对物料清单报价、订购。（详见图4）
图4，Scheme-it内置物料清单管理器
2，使用Scheme-it 绘制框图
当开发者想绘制一个采购部门的工作流程图时，Scheme-it会成为其手中最便利的工具。

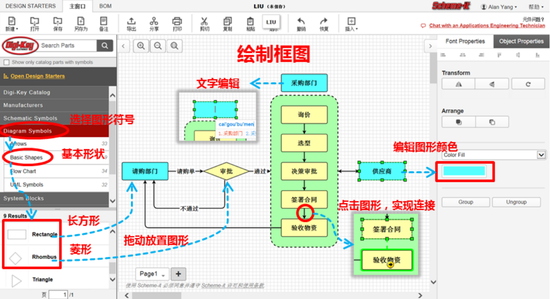

Scheme-it附带超过700个通用符号的符号库。直接拖动便可以放置、布局图形。先后点击两个图形，即能实现两者之间的连接。（详见图5）
图5，Scheme-it自带丰富的通用符号库
此外，利用Scheme-it的分享功能，在完成框图/原理图绘制后，开发者可分享网页链接或者通过电子邮件与他人共享。

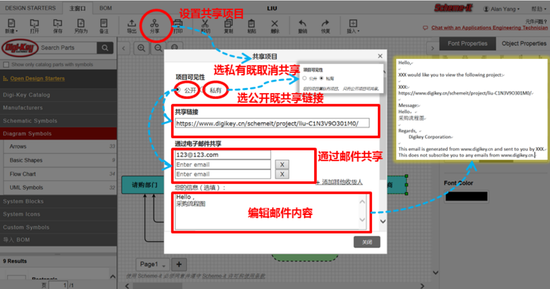

具体的方法是：点击分享按钮选择公开，便生成一个可共享的网页链接。开发者可以直接分享网页链接，也可以选择通过邮箱发送网页链接。当收到链接后，点击链接直接会在网页中打开该项目，此时不仅可以看到框图/原理图，也可以看到对应的物料清单。当然如果取消共享，只要在设置共享项目时选择“私有”便会取消共享。（如图6所示）
图6，利用Scheme-it分享框图和原理图
3，使用Scheme-it绘制原理图

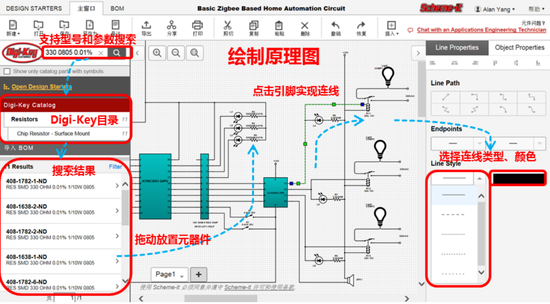

比如开发者想绘制一个基于Zigbee的智能家居原理图。首先通过型号和参数搜索需要的物料——Scheme-it与Digi-Key元件目录相连，可访问400+万种元件。然后拖动物料布局，先后点击两个引脚即能实现之间的连线。（如图7所示）
图7，利用Scheme-it绘制电路原理图
当完成原理图绘制时，BOM会自动生成。可以直接报价、订购。如框图一样，原理图也可以分享链接给他人。（详见图8）
图8，Scheme-it可基于原理图自动生成BOM
怎么样？是不是感觉既实用又方便？如果你想了解Scheme-it详细的使用攻略，请访问以下页面：
Scheme-it视频教程以及常见问题解答
https://www.digikey.cn/zh/resources/design-tools/schemeit?playlistVideoId=3924402925001
另外，除了Scheme-it，Digi-Key还有更多的Digi-Key EDA设计工具提供给大家！
Digi-Key EDA设计工具大全
https://www.digikey.cn/zh/resources/design-tools/design-tools
