2018年12月12日 | STM32:keil的软件逻辑分析仪（ logic analyzer）使用
2018-12-12 来源：eefocus
在keil MDK中软件逻辑分析仪很强的功能，可以分析数字信号，模拟化的信号，CPU的总线(UART、IIC等一切有输出的管脚)，提供调试函数机制，用于产生自定义的信号，如Sin，三角波、澡声信号等，这些都可以定义。

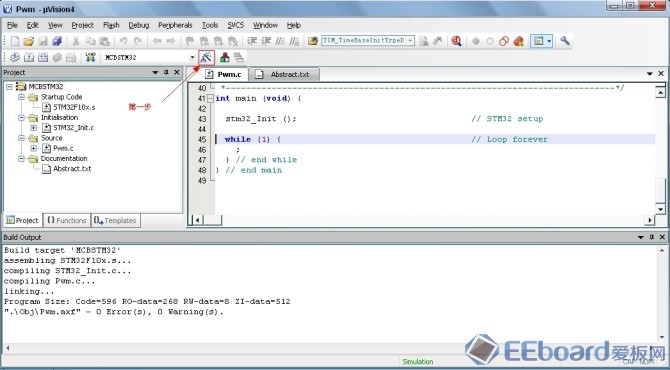

以keil里自带的stm32的CPU为例，对PWM波形跟踪观测，打开C:\Keil\ARM\Boards\Keil\MCBSTM32\PWM_2目录下的stm32的Dome，第一步：进行仿真配置，如图：
把开工程中的Abstract.txt文件有对工程的描述，PWM从PB0.8和PB0.9输出，稍后将它加入软件逻辑分析仪里。
The 'PWM' project is a simple program for the STM32F103RBT6 using Keil 'MCBSTM32' Evaluation Board and demonstrating the use of PWM (Pulse Width Modulation) with Timer TIM4 .
Example functionality:
- Clock Settings:
- XTAL = 8.00 MHz
- SYSCLK = 72.00 MHz
- HCLK = SYSCLK = 72.00 MHz
- PCLK1 = HCLK/2 = 36.00 MHz
- PCLK2 = HCLK = 72.00 MHz
- ADCLK = PCLK2/6 = 12.00 MHz
- SYSTICK = HCLK/8 = 9.00 MHz
- TIM4 is running at 100Hz.
LEDs PB8, PB9 are dimmed using the PWM function of TIM4 channel3, channel4
The Timer program is available in different targets:
Simulator: - configured for software Simulator
MCBSTM32: - runs from Internal Flash located on chip
(used for production or target debugging)
第二、选择软件仿真

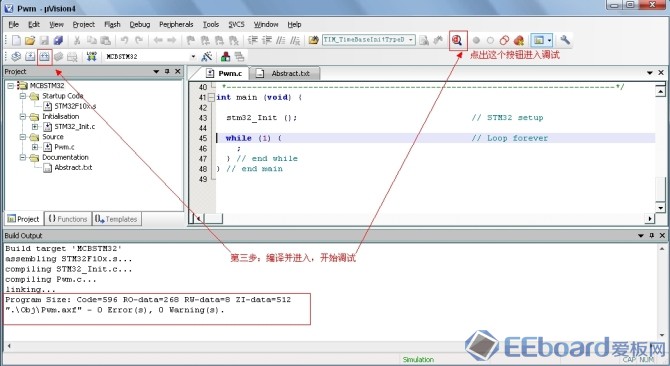

第三、编译程序，如果程序没有错的话，将出现以下线框编译信息，然后进入调试，点出红色的“D"按,如下图所示

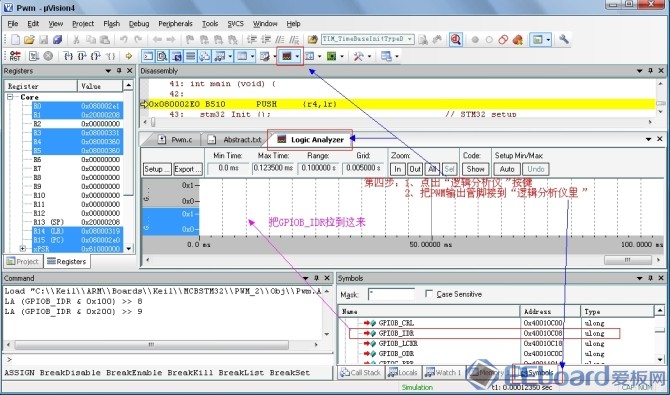

第四步、把软件逻辑分析仪把，并把要观察的波形信号拉到逻辑分析仪里，如果进入调试状态下没有"sysbols"标签话，点击“View”菜单弹出来，从“Peripheral Register”里把要观察的(GPIOB_IDR输出的PWM信号会从这个寄存器反映出来)信号拖到逻辑析分析里，

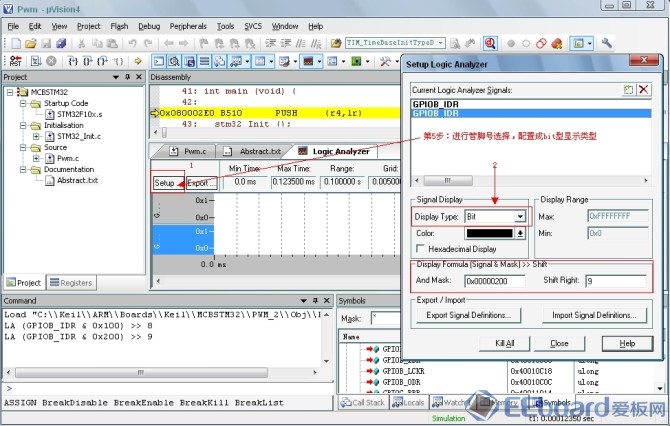

第五步、把不用的bit屏蔽掉，并按bit形式显示，配置如图
第六步，点“GO”按钮进入全速运行，OK，PWM波形出来了，用IN和OUT可以调扫描时间，如下图
