1.STM32 外部中断简介

STM32 的每个 IO 都可以作为外部中断的中断输入口。 STM32F103 的中断控制器支持 19 个外部中断/事件请求。每个中断设有状态位，每个中断/事件都有独立的触发和屏蔽设置。代码主要分布在固件库的 stm32f10x_exti.h 和 stm32f10x_exti.c 文件。

STM32F103的 19 个外部中断为：

线 0~15：对应外部 IO 口的输入中断。

线 16：连接到 PVD 输出。

线 17：连接到 RTC 闹钟事件。

线 18：连接到 USB 唤醒事件

触发方式：STM32 的外部中断是通过边沿来触发的，不支持电平触发。

2.外部中断分组

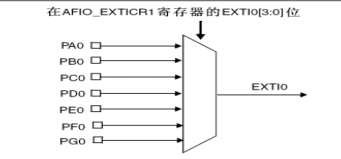

STM32 的每一个GPIO都能配置成一个外部中断触发源，STM32 通过根据引脚的序号不同将众多中断触发源分成不同的组，比如：PA0，PB0，PC0，PD0，PE0，PF0，PG0为第一组，那么依此类推，我们能得出一共有16 组，STM32 规定，每一组中同时只能有一个中断触发源工作，那么，最多工作的也就是16个外部中断。

3.中断的初始化函数 EXTI_Init()

void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);

范例：

EXTI_InitTypeDef EXTI_InitStructure;

EXTI_InitStructure.EXTI_Line=EXTI_Line4;

EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;

EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;

EXTI_InitStructure.EXTI_LineCmd = ENABLE;

EXTI_Init(&EXTI_InitStructure); //根据 EXTI_InitStruct 中指定的参数初始化外设 EXTI 寄存器

结构体 EXTI_InitTypeDef 的成员变量：

typedef struct

{

uint32_t EXTI_Line;//中断线的标号，取值范围为EXTI_Line0~EXTI_Line15

EXTIMode_TypeDef EXTI_Mode;//中断模式，可选为中断 EXTI_Mode_Interrupt 和事件 EXTI_Mode_Event。

EXTITrigger_TypeDef EXTI_Trigger;//触发方式，可以是下降沿触发 EXTI_Trigger_Falling，上升沿触发 EXTI_Trigger_Rising，或者任意电平（上升沿和下降沿）触发EXTI_Trigger_Rising_Falling

FunctionalState EXTI_LineCmd;//使能中断线

}EXTI_InitTypeDef;

4.设置 NVIC 中断优先级

范例:

NVIC_InitTypeDef NVIC_InitStructure;

NVIC_InitStructure.NVIC_IRQChannel = EXTI2_IRQn; //使能按键外部中断通道

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //抢占优先级 2，

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02; //子优先级 2

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道

NVIC_Init(&NVIC_InitStructure); //中断优先级分组初始化

5.中断服务函数

中断服务函数的名字是在 MDK 中事先有定义的, STM32 的 IO 口外部中断函数只有 6 个。

IO 口外部中断函数 中断线

EXTI0_IRQHandler 中断线 0

EXTI1_IRQHandler 中断线 1

EXTI2_IRQHandler 中断线 2

EXTI3_IRQHandler 中断线 3

EXTI4_IRQHandler 中断线 4

EXTI9_5_IRQHandler 中断线 5-9

EXTI15_10_IRQHandler 中断线 10-15

注：

在编写中断服务函数的时候会经常使用到两个函数，第一个函数是判断某个中断线上的中断是否发生（标志位是否置位）：

ITStatus EXTI_GetITStatus(uint32_t EXTI_Line)；

这个函数一般使用在中断服务函数的开头判断中断是否发生。

另一个函数是清除某个中断线上的中断标志位：

void EXTI_ClearITPendingBit(uint32_t EXTI_Line)；

这个函数一般应用在中断服务函数结束之前，清除中断标志位。

6.使用 IO 口外部中断的一般步骤

1）初始化IO口为输入。

设置作为外部中断输入的IO口的状态，可以设置为上拉 / 下拉输入 / 浮空输入，但浮空的时候外部一定要带上拉，或者下拉电阻。否则可能导致中断不停的触发。在干扰较大的地方，就算使用了上拉/下拉，也建议使用外部上拉/下拉电阻，这样可以一定程度防止外部干扰带来的影响。

2）开启IO口复用时钟，设置IO口与中断线的映射关系。

STM32的IO口与中断线的对应关系需要配置外部中断配置寄存器EXTICR，这样我们要先开启复用时钟，然后配置IO口与中断线的对应关系。才能把外部中断与中断线连接起来。

3）开启与该IO口相对的线上中断/事件，设置触发条件。

这一步，我们要配置中断产生的条件，STM32可以配置成上升沿触发，下降沿触发，或者任意电平变化触发，但是不能配置成高电平触发和低电平触发。这里根据自己的实际情况来配置。同时要开启中断线上的中断，这里需要注意的是：如果使用外部中断，并设置该中断的EMR位的话，会引起软件仿真不能跳到中断，而硬件上是可以的。而不设置EMR，软件仿真就可以进入中断服务函数，并且硬件上也是可以的。建议不要配置EMR位。

4）配置中断分组（NVIC），并使能中断。

这一步，我们就是配置中断的分组，以及使能，对STM32的中断来说，只有配置了NVIC的设置，并开启才能被执行，否则是不会执行到中断服务函数里面去的。

5）编写中断服务函数。

这是中断设置的最后一步，中断服务函数，是必不可少的，如果在代码里面开启了中断，但是没编写中断服务函数，就可能引起硬件错误，从而导致程序崩溃！所以在开启了某个中断后，一定要记得为该中断编写服务函数。在中断服务函数里面编写你要执行的中断后的操作。

7.例程分析：

（1）外部中断初始化函数

void EXTIX_Init(void)

{

      EXTI_InitTypeDef EXTI_InitStructure;

      NVIC_InitTypeDef NVIC_InitStructure;

      RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);//外部中断，需要使能AFIO时钟

      KEY_Init();//初始化按键对应io模式

    //GPIOC.5 中断线以及中断初始化配置

    GPIO_EXTILineConfig(GPIO_PortSourceGPIOC,GPIO_PinSource5);

    EXTI_InitStructure.EXTI_Line=EXTI_Line5;

    EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;

    EXTI_InitStructure.EXTI_Trigger =        EXTI_Trigger_Falling;//下降沿触发

    EXTI_InitStructure.EXTI_LineCmd = ENABLE;

    EXTI_Init(&EXTI_InitStructure);  //根据 EXTI_InitStruct中指定的参数初始化外设EXTI寄存器

    NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;            //使能按键所在的外部中断通道

    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02;    //抢占优先级2

    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;                   //子优先级1

    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;                             //使能外部中断通道

    NVIC_Init(&NVIC_InitStructure);       //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器

}

(2) 中断服务函数

void EXTI0_IRQHandler(void)

{

  delay_ms(10);    //消抖

    if(WK_UP==1)

    {

        LED0=!LED0;

        LED1=!LED1;

    }

    EXTI_ClearITPendingBit(EXTI_Line0);  //清除EXTI0线路挂起位

}
