2019年01月14日 | stm32F4XX之独立看门狗 HAL库

1：简介

独立看门狗 (IWDG) 由其专用低速时钟 (LSI) 驱动，因此即便在主时钟发生故障时仍然保持 工作状态。窗口看门狗 (WWDG) 时钟由 APB1 时钟经预分频后提供，通过可配置的时间窗 口来检测应用程序非正常的过迟或过早的操作。

IWDG 最适合应用于那些需要看门狗作为一个在主程序之外，能够完全独立工作，并且对时 间精度要求较低的场合。WWDG 最适合那些要求看门狗在精确计时窗口起作用的应用程序。

独立看门狗的时钟是一个内部 RC时钟，所以并不是准确的 32Khz，而是在 15~47Khz 之间的一个可变化的时钟，只是我们在估算的时候，以 32Khz 的频率来计算，看门狗对时间的要求不是很精确，所以，时钟有些偏差，都是可以接受的

2：特性

● 自由运行递减计数器

● 时钟由独立 RC 振荡器提供（可在待机和停止模式下运行）

● 当递减计数器值达到 0x000 时产生复位（如果看门狗已激活）

3：功能说明

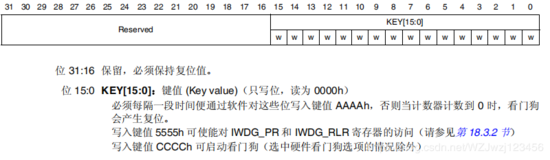

独立看门狗有几个寄存器与我们这节相关，我们分别介绍这几个寄存器。首先是关键字寄存器 IWDG_KR。当通过对关键字寄存器 (IWDG_KR) 写入值 0xCCCC 启动独立看门狗时，计数器开始从复位 值 0xFFF 递减计数。当计数器计数到终值 (0x000) 时会产生一个复位信号（IWDG 复位）。任何时候将关键字 0xAAAA 写到 IWWDG_KR 寄存器中，IWDG_RLR 的值就会被重载到计 数器，从而避免产生看门狗复位

IWDG_PR 和 IWDG_RLR 寄存器具有写保护功能。要修改这两个寄存器的值，必须先向IWDG_KR 寄存器中写入 0x5555。将其他值写入这个寄存器将会打乱操作顺序，寄存器将重新被保护。重装载操作(即写入 0xAAAA)也会启动写保护功能

接下来，我们介绍预分频寄存器（IWDG_PR），该寄存器用来设置看门狗时钟的分频系数，最低为 4，最高位 256，该寄存器是一个 32 位的寄存器，但是我们只用了最低 3 位，其他都是保留位。

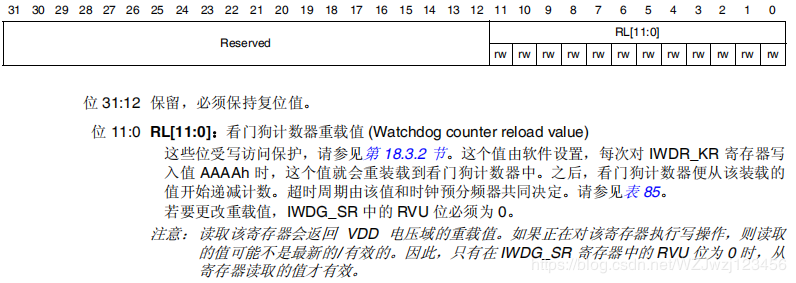

在介绍完 IWDG_PR 之后，我们介绍一下重装载寄存器 IWDG_RLR。该寄存器用来保存重装载到计数器中的值。该寄存器也是一个 32 位寄存器，但是只有低 12 位是有效的

4：配置步骤

1）取消寄存器写保护，设置看门狗预分频系数和重装载值首先我们必须取消 IWDG_PR 和 IWDG_RLR 寄存器的写保护，这样才可以设置寄存器IWDG_PR 和 IWDG_RLR 的值。取消写保护和设置预分频系数以及重装载值在 HAL 库中是通

过函数 HAL_IWDG_Init 实现的。该函数声明为：

HAL_StatusTypeDef HAL_IWDG_Init(IWDG_HandleTypeDef *hiwdg);该函数只有一个入口参数 hiwdg，该参数是 IWDG_HandleTypeDef 结构体指针类型。接下来我们看看结构体 IWDG_HandleTypeDef 定义：

typedef struct

{

 IWDG_TypeDef *Instance;

IWDG_InitTypeDef Init;

 HAL_LockTypeDef Lock;

 __IO HAL_IWDG_StateTypeDef State;

}IWDG_HandleTypeDef;

成员变量 Instance 用来设置看门狗寄存器基地址，实际上在 HAL 库中已经通过标识符定义了，这里对于独立看门狗直接设置为标识符 IWDG 即可。

成员变量 Init 是一个 IWDG_InitTypeDef 结构体类型，该结构体只有 2 个成员变量，分别用来设置独立看门狗的预分频系数和重装载值，定义如下：

typedef struct

{

uint32_t Prescaler;

 uint32_t Reload;

}IWDG_InitTypeDef;

成员变量 Lock 是一个锁存变量，该变量在 HAL 库中当操作配置 IWDG 之前设置为锁住LOCK，当配置操作完成之后设置为 UNLOCK，实际上是一个操作状态标识符。成员变量 State 也是 HAL 定义的一个过程标识符，用来记录 IWDG 处理状态

2）重载计数值喂狗（向 IWDG_KR 写入 0XAAAA）在 HAL 中重载计数值的函数是 HAL_IWDG_Refresh，该函数声明为：

HAL_StatusTypeDef HAL_IWDG_Refresh(IWDG_HandleTypeDef *hiwdg);该函数有一个入口参数为前面讲解的 IWDG_HandleTypeDef 结构体类型指针，它的作用是把值0xAAAA写入到IWDG_KR寄存器，从而触发计数器重载，即实现独立看门狗的喂狗操作。

3) 启动看门狗(向 IWDG_KR 写入 0XCCCC)

HAL 库函数里面启动独立看门狗的函数是 HAL_IWDG_Start：

HAL_StatusTypeDef HAL_IWDG_Start(IWDG_HandleTypeDef *hiwdg);

通过上面 3 个步骤，我们就可以启动 STM32F4 的独立看门狗了，使能了看门狗，在程序里面就必须间隔一定时间喂狗，否则将导致程序复位。

下面附相关代码

1:初始化部分

IWDG_HandleTypeDef IWDG_Handler; //独立看门狗句柄

//初始化独立看门狗

//prer:分频数:IWDG_PRESCALER_4~IWDG_PRESCALER_256

//rlr:自动重装载值,0~0XFFF.

//时间计算(大概):Tout=((4*2^prer)*rlr)/32 (ms).

void IWDG_Init(u8 prer,u16 rlr)

{

    IWDG_Handler.Instance=IWDG;

    IWDG_Handler.Init.Prescaler=prer; //设置IWDG分频系数

    IWDG_Handler.Init.Reload=rlr; //重装载值

    HAL_IWDG_Init(&IWDG_Handler); //初始化IWDG

    HAL_IWDG_Start(&IWDG_Handler); //开启独立看门狗

}

2：喂狗

//喂独立看门狗

void IWDG_Feed(void)

{

    HAL_IWDG_Refresh(&IWDG_Handler); //喂狗

}
