2019年01月26日 | 51单片机定时器和波特率
2019-01-26 来源：eefocus
1.引言：
在串行通信中，收发双方发送或接收的数据速率要有一定的约定，我们通过软件对MCS-51串行口编程可以约定四种工作方式。其中，方式0和方式2的波特率时固定的，而方式1和方式3的波特率是可变的，由定时器T1的溢出率决定。
串行口的四种工作方式对应这三种波特率，由于输入的移位时钟的来源不同，所以各种方式的波特率的计算公式也不同。
2.各种方式的波特率介绍
工作方式0
方式0时，移位时钟脉冲由S6(即第6个状态周期，第12个节拍)给出，即每个机器周期产生一个移位时钟，发送或接收一位数据。所以，波特率为振荡频率的十二分之一，并不受 PCON寄存器中SMOD的影响，即：
方式0的波特率＝fosc／12，fosc是系统晶振的震荡频率
工作方式2
工作方式2波特率的产生与工作方式0不同，控制接收与发送的移位时钟由振荡频率fosc的第二节拍P2（即fosc/2）给出，所以工作方式2的波特率取决于PCON中SMOD位的值。当SMOD=0时，波特率为fosc的六十四分之一，若SMOD=1，则波特率为fosc的三十二分之一，即：方式二的波特率=[(2^SMOD)/64]*fosc
工作方式1和工作方式3
方式1和方式3的移位时钟脉冲由定时器T1的溢出率决定，故波特宰由定时器T1的溢出率与SMOD值同时决定，即：方式1和方式3的波特率=[(2*SMOD)/32]*T1溢出率。其中，溢出率取决于计数速率和定时器的预置值。计数速率与TMOD寄存器中C／T的状态有关。当C／T＝0时，计数速率＝fosc／2；当C／T＝1时，计数速率取决于外部输入时钟频率。
当定时器T1作波特率发生器使用时，通常选用可自动装入初值模式(工作方式2)，在工作方式2中，TL1作为计数用，而自动装入的初值放在TH1中，设计数初值为x，则每过“256~x”个机器周期，定时器T1就会产生一次溢出。为了避免因溢出而引起中断，此时应禁止T1中断。这时，溢出周期为：溢出周期=(12/fosc)(256-x)*，溢出率是溢出周期的倒数，所以 工作方式1和工作方式3的波特率=[(2*SMOD)/32][fosc/(12*(256-x))]。此时定时器1的初值*x=256-[fosc(SMOD+1)/(384*波特率)]*
系统晶振频率选为11．0592MHZ就是为了使初值为整数，从而产生精确的波特率。
如果串行通信选用很低的波特率，可将定时器Tl置于工作方式0或工作方式1，但在这种情况下，T1溢出时，需用中断服务程序重装初值。中断响应时间和执行指令时间会使波特率产生一定的误差，可用改变初值的办法加以调整。

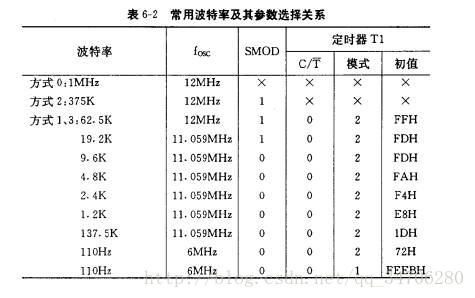

常用波特率表：
