2019年05月29日 | 打造“FPGA+”新品类 Achronix 7nm FPGA算力提升10倍

“Speedster7t是Achronix历史上最令人激动的发布，代表了建立在四个架构代系的硬件和软件开发基础上的创新和积淀，以及与我们领先客户之间的密切合作。Speedster7t是灵活的FPGA技术与ASIC核心效率的融合，从而提供了一个全新的‘FPGA+’芯片品类，它们可以将高性能技术的极限大大提升。” Achronix Semiconductor总裁兼首席执行官Robert Blake先生近日在发布会上进行演讲。向媒体隆重介绍了面向高带宽数据加速应用的突破性FPGA系列产品。

Achronix Semiconductor总裁兼首席执行官Robert Blake先生

创造“FPGA+”新品类

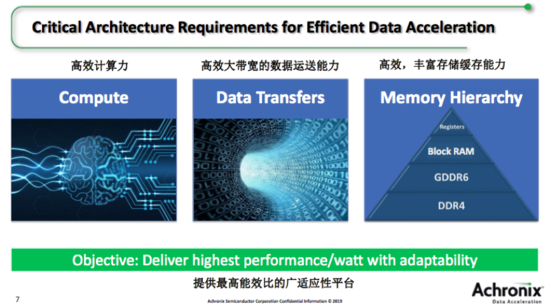

Achronix的Speedster®7t系列基于一种高度优化的全新架构，以其所具有的如同ASIC一样的性能、可简化设计的FPGA灵活性和增强功能，从而远远超越传统的FPGA解决方案。满足人工智能/机器学习（AI/ML）和高带宽数据加速应用日益增长的需求。

Speedster7t FPGA系列产品是专为高带宽应用进行设计，具有一个革命性的全新二维片上网络（2D NoC），以及一个高密度全新机器学习处理器（MLP）模块阵列。通过将FPGA的可编程性与ASIC的布线结构和计算引擎完美地结合在一起，Speedster7t系列产品创造了一类全新的“FPGA +”技术。

在开发Speedster7t系列FPGA的产品过程中，Achronix的工程团队完全重新构想了整个FPGA架构，以平衡片上处理、互连和外部输入输出接口（I / O），以实现数据密集型应用吞吐量的最大化，这些应用场景可见于那些基于边缘和基于服务器的AI / ML应用、网络处理和存储。

Semico Research公司ASIC和SoC首席市场分析师Rich Wawrzyniak说道。“通过将数学函数、存储器和可编程性整合到其机器学习处理器中，再结合交叉芯片、二维NoC结构，从而形成了消除瓶颈和确保整个器件中数据自由流动的绝佳方法。在AI / ML应用中，内存带宽就是一切，Achronix的Speedster7t在这一领域提供了令人印象深刻的性能指标。”

五大特性为Speedster7t保驾护航

Speedster7t器件采用了TSMC的7nm FinFET工艺制造，是专为接收来自多个高速来源的大量数据而设计，同时还需要将那些数据分发到可编程片上算法性和处理性单元中，然后以尽可能低的延迟来提供那些结果。Speedster7t系列产品包括高带宽GDDR6接口、400G以太网端口和PCI Express Gen5等接口，所有这一切单元都互相连接以提供ASIC级带宽，同时保留FPGA的完全可编程性。

为计算性能进行了高度的优化。Speedster7t FPGA的核心是其全新机器学习处理器（MLP）中大规模的可编程计算单元平行阵列，它们可提供业界最高的、基于FPGA的计算密度。MLP与嵌入式存储器模块紧密相邻，通过消除传统设计中与FPGA布线相关的延迟，来确保以750 MHz的最高性能将数据传送到MLP。这种高密度计算和高性能数据传输的结合使得处理器逻辑阵列能够提供基于FPGA的最高可用计算能力以每秒万亿次运算数量为单位（TOPS，Tera-Operations Per Second）。

世界级的带宽。高性能计算和机器学习系统的关键之处是高片外存储器带宽，从而为多个数据流提供存储源和缓冲。 Speedster7t器件是唯一支持GDDR6存储器的FPGA，该类存储器是具有最高带宽的外部存储器件。每个GDDR6存储控制器都能够支持512 Gbps的带宽，Speedster7t器件中有多达8个GDDR6控制器，可以支持4 Tbps的GDDR6累加带宽，并且以很小的成本就可提供与基于HBM的FPGA等效存储带宽。Speedster7t器件还包括业界最高性能的接口端口，以支持极高带宽的数据流。Speedster7t器件拥有多达72个业界最高性能的SerDes，可以达到1到112 Gbps的速度。还有带有前向纠错（FEC）的硬件400G以太网MAC，支持4x 100G和8x 50G的配置，以及每个控制器有8个或16个通道的硬件PCI Express Gen5控制器。

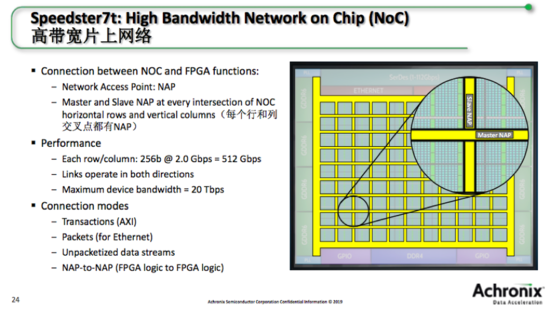

超高效率的数据移动。来自Speedster7t高速I / O和存储器端口的数万兆比特数据很容易淹没传统FPGA面向比特位的可编程互连逻辑阵列的路由容量，而Speedster7t架构包含一个可横跨和垂直跨越FPGA逻辑阵列的创新性的、高带宽的二维片上网络（NOC），它们连接到所有FPGA的高速数据和存储器接口。它们就像叠加在FPGA互连这个城市街道系统上的空中高速公路网络一样，Speedster7t的NoC支持片上处理引擎之间所需的高带宽通信。通过在Speedster中实现专用二维 NoC， 极大地简化了高速数据移动，并确保数据流可以轻松地定向到整个FPGA结构中的任何自定义处理引擎。最重要的是，NOC消除了传统FPGA使用可编程路由和逻辑查找表资源在整个FPGA中移动数据流中出现的拥塞和性能瓶颈。

针对安全性至上和硬件确保应用的安全防护功能。Speedster7t FPGA系列产品在面临第三方攻击的威胁时，可用最先进的比特流安全保护功能应对，它们具有的多层防御能力可保护比特流的保密性和完整性。

经验证的、可向低成本ASIC转换的途径，用以满足大批量需求。Achronix是唯一一家既提供独立FPGA芯片又提供Speedcore™嵌入式FPGA（eFPGA）半导体知识产权（ IP）的公司。Achronix在Speedcore eFPGA IP中采用了与Speedster7t FPGA中使用的同一种技术，可支持从Speedster7t FPGA到ASIC的无缝转换。当使用Speedcore eFPGA IP将Speedster7t FPGA转换为ASIC时，客户有望节省高达50％的功耗并降低90％的成本。

FPGA市场未来可期

随着人工智能/机器学习的应用场景快速发展演进，新的解决方案都要去应对在高性能、灵活和上市时间等方面的不同需求。根据市场调研公司Semico Research的预测，人工智能应用中FPGA的市场规模将在未来4年内增长3倍，达到52亿美元。

据Robert Blake先生介绍，支持所有Achronix产品的ACE设计工具现已可提供，可支持包括Speedcore eFPGA和Speedchip™FPGA多晶粒封装芯片（Chiplet）。第一批用于评估的器件和开发板也将于2019年第四季度提供。
