2019年07月30日 | 使用STM32L053探索板上的IDD电流检测功能
2019-07-30 来源：eefocus
意法半导体的STM32L053探索板采用STM32L0超低功耗系列微控制器STM32L053C8 MCU。除此之外，该开发板还包含一个可由MCU读取的电流检测模块，可以监测其自身的电流消耗。不幸的是，由于缺乏关于此功能的文档，所以其很难用于评估的目的。但是，通过ST的示例代码，与模块通信的基本过程已经建立，并可用于开发更简化的示例应用程序。结合STM32L0系列页面低功耗模式的信息，该应用程序允许用户观察STM32L053C8每个低功耗模式如何影响MCU的电流消耗。
背景信息

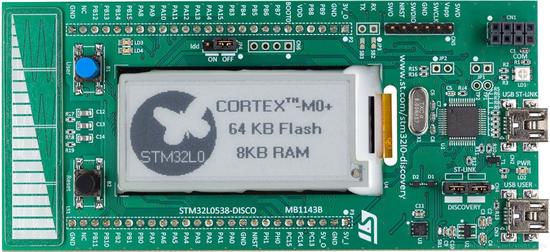

ST提供三种类型的开发板：Nucleo开发板、Discovery探索板和评估板。 Nucleo开发板最简单，并且最便宜。除了和其他开发板一样内置一个ST-LINK V2调试器/编程器之外，它们只不过是引出了具体MCU的I / O线，以及提供了一些按钮和指示灯。相反，评估板的成本要高得多，因为它们具有评估板所采用MCU的所有功能所需的全部硬件。探索板是一个这种方式。他们只使用必要的组件来演示特定的器件特性。参考STM32L053探索板的关键特性（图1）：
• 采用STM32L053C8T6微控制器，具有64 KB闪存，8 KB RAM，采用LQFP48封装。
• 板载ST-LINK / V2-1，带有选择模式开关，可将该套件作为独立的ST-LINK / V2-2（带有用于编程和调试的SWD连接器）
• 支持mbed（mbed.org）
• USB ST-LINK具有重枚举功能和三个不同的接口：
• 虚拟COM端口
• 大容量存储器
• 调试端口
• 电路板电源：通过USB总线或从外部5V电源电压
• 外部应用程序电源：3 V和5 V
• 一个线性触摸传感器或四个触摸键
• IDD电流测量
• 2.04寸电子纸显示器，172X72像素
• 四个LED：
• 用于USB通信的LD1（红/绿）
• LD2（红色）用于3.3 V电源上电
• 两个用户LED：LD3（绿色），LD4（红色）
• 两个按钮（用户和复位）
• 用于LQFP48 I / O的扩展接头，用于快速连接原型电路板并轻松测试
• 完全免费的软件，包括STM32CubeL0软件包部分中的各种实例
这款探索板与Nucleo开发板的主要区别在于线性触摸传感器、IDD电流测量和电子纸显示屏。考虑到具体的MCU，即STM32L053C8，是一款具有触摸感测功能的超低功耗微控制器，这变得有意义。在下面的章节中，我们将进一步探讨IDD测量模块，以便有效地评估STM32L0系列MCU的低功耗特性。
