2019年08月01日 | 三星芯片将采用6LPP技术，4LPE加快开法进度

2019-08-01 来源：cnBeta

去年10月，三星芯片工厂正式开始使用其7LPP（7nm低功耗+）制造工艺生产芯片，此后并未放缓其制造技术的发展。该公司有望在2019年下半年采用其精制的6LPP（6nm低功耗+）技术开始批量生产芯片。此外，该公司表示将推出其首款5LPE（5nm低功耗早期）SoC并且将在未来几个月内完成其4LPE（4nm低功耗早期）工艺的开发。

由于DRAM和NAND价格下降，三星半导体业务的综合收入在第二季度下降至16.09万亿韩元（143.02亿美元），而营业利润总计为3.4万亿韩元（28.77亿美元）。虽然三星的内存业务疲软，但该公司表示其代工业务表现强劲。据三星称，其合同生产部门对使用10LPP / 8LPP技术制造的移动SoC以及使用14LPx / 10LPP工艺制造的移动，HPC，汽车和网络产品的需求强劲。总的来说，三星芯片工厂使用其领先的FinFET工艺技术生产大量优质产品。

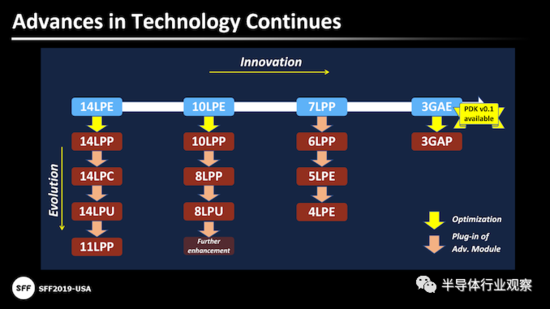

今年晚些时候，三星将采用其6LPP工艺技术开始生产芯片，该技术早些时候又回到了其路线图。三星的6LPP是三星7LPP的精制版，提供更高晶体管密度（密度提升10%），更低的功耗、此外，6LPP为愿意开发全新IP的客户提供智能结构支持。三星7LPP生产技术发展的下一步将是其5LPE制造工艺。与6LPP相比，这在功耗，性能和面积方面提供了更多的好处，三星预计将在今年下半年推出使用其5LPE技术的首批芯片，预计将在2020年上半年大规模生产。

三星:GAA FET与EUV是半导体领域下一代重要突破

日前，三星半导体博客刊发了一篇TECHnalysis Research公司总裁兼首席分析师Bob O'Donnell的文章，他提出了他对于过渡到全新Gate-All-Around晶体管结构的看法。通过重新思考和重新构建基本的晶体管设计，Bob认为技术行业可以期待几代工艺技术的改进，同时减少半导体尺寸和功率要求，以及提高半导体性能。

任何关注半导体行业的人都知道芯片性能提升的速度开始放缓。与此同时，工艺公司已经讨论了他们减少制造芯片尺寸时面临的一些挑战。虽然通常与摩尔定律的继续发展有关，但更多是伴随着半导体工艺节点尺寸的减小，影响性能的因素会持续增加。

就在几个月前，三星半导体的代工业务宣布了晶体管设计方面的一项重大新进展，称为Gate-All-Around（GAA），它有望在未来几年保持晶体管级半导体的发展。从根本上说，GAA提供了对基本晶体管设计的重新思考和重新架构，其中晶体管内部的硅通道完全被栅极材料包围，而不是像三极一样被栅极材料覆盖，就像FinFET设计一样，这种设计可以增加晶体管密度，同时增加沟道的缩放潜力。

整个科技行业都在期待着半导体工艺的改进，这些进步将继续降低半导体尺寸和功率，并提高半导体性能。GAA与极紫外光（EUV）光刻技术一起被认为是半导体制造领域下一个主要技术进步，这为芯片行业提供了从7nm到5nm到3nm工艺节点的清晰路径。

从技术上讲，由于GAA FET技术降低了电压，这也为半导体代工业务提供了一种超越FinFET设计的方法。随着晶体管不断缩小，电压调节已被证明是最难克服的挑战之一，但GAA采用的新设计方法减少了这个问题。GAA晶体管的一个关键优势是能够降低电压缩放造成的功耗，同时还能提高性能。这些改进的具体时间表可能不会像行业过去那么快，但至少关于它们是否会到来的不确定性现在可能会逐渐改观。对于芯片和器件制造商而言，这些技术进步为半导体制造业的未来提供了更清晰的视角，并且应该让他们有信心推进积极的长期产品计划。

GAA的时机也是科技行业的偶然因素。直到最近，半导体行业的大多数进步都集中在单个芯片或单片SOC（片上系统）设计上，这些设计都基于单个工艺节点尺寸构建的硅芯片。当然，GAA将为这些类型的半导体提供重要的好处。此外，随着新的“小芯片”SOC设计的势头增加，这些设计结合了几个可以在不同工艺节点上构建的较小芯片组件，很容易被误解为晶体管级增强不会带来太多的价值。实际上，有些人可能会争辩说，随着单片SOC被分解成更小的部分，对较小的制造工艺节点的需求就会减少。然而，事实是更复杂，更细微。为了使基于芯片组的设计真正成功，业界需要改进某些芯片组件的工艺技术，并改进封装和互连，以将这些元件和所有其他芯片组件连接在一起。

重要的是要记住，最先进的小芯片组件正变得越来越复杂。这些新设计要求3mm GAA制造所能提供的晶体管密度。例如，特定的AI加速器，以及日益复杂的CPU，GPU，FPGA架构需要他们能够集中处理的所有处理能力。因此，虽然我们会继续看到某些半导体元件停止在工艺节点的路线图中，并以更大的工艺尺寸稳定下来，但对关键部件的持续工艺缩减的需求仍然有增无减。

科技行业对半导体性能改进的依赖已经变得如此重要，以至于工艺技术的潜在放缓引起了相当多的关注，甚至对可能对整个科技世界产生的影响产生负面影响。虽然GAA所带来的进步甚至没有使该行业完全解决了挑战，但它们足以提供行业所需的发展空间以保持其继续前进。

据businesskorea报道，代工咨询公司IBS 5月15日宣布，三星电子在 GAA技术方面领先台积电(TSMC)一年，领先英特尔(Intel)两到三年。GAA技术是下一代非存储半导体制造技术，被视为代工行业的突破者。

三星已被评估在FinFET工艺方面领先于全球最大的代工企业台积电。FinFET工艺目前是主流的非存储半导体制造工艺。

这意味着三星在当前和下一代代工技术上都领先于竞争对手。

三星于当地时间5月14日在美国Santa Clara举行的2019年三星代工论坛上宣布，将于明年完成GAA工艺开发，并于2021年开始批量生产。

三星芯片 6LPP
