2019年08月14日 | STM32 IIC通信往24C02写数据、读数据

1、24C02模块的原理图：从图中可以看出，A0、A1、A2三个引脚全部接地，说明表示器件地址7位数据后三位全部是0

注：当上一个数据写完之后，若发送停止信号，则至少停下10ms时间后，才能再发送起始信号，这个时间就叫做写周期。

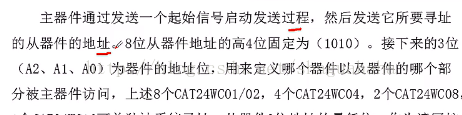

3、器件寻址：

4、字节写：

5、写页：

     (1)、用页写，CAT24WC01可一次写入8个字节的数据，CAT24C02/04/08/16可以一次写入16个字节的数据。

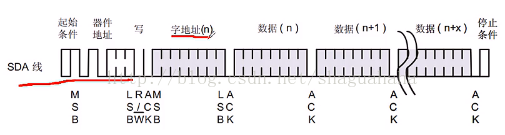

     (2)、页写操作的启动和字节写一样，不同在于传送了一字节数据后并不产生停止信号，主器件还可以被允许额外再发送7或者15个字节。

     (3)、每发送一个字节数据后CAT24WCxx产生一个应答位，并将字节地址低位加1，高位保持不变。

     (4)、若在发送停止信号之前主器件发送超过8个或16个字节，地址计数器将自动翻转，先前写入的数据被覆盖。

     (5)、接收到P+1字节数据和主器件发送的停止信号后，CAT24Cxx启动内部写周期(10ms)将数据写到数据区，所有接收的数据在一个写周期内写入CAT24Cxx.

6、字节读：

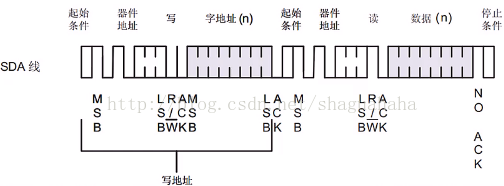

     读操作允许主器件对寄存器的任意字节进行读操作。主器件首先通过发送起始信号、从器件地址和它想读取的字节数据的地址执行一个写操作。在从器件应答之后，主器件重新发送起始信号和从器件地址，此时R/W位置1，从器件响应并随机发送应答信号，然后输出所要求的一个8个字节数据，主器件不发送应答信号但产生一个停止信号。

7、连续读：

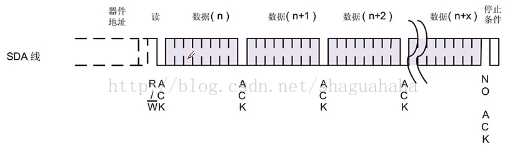

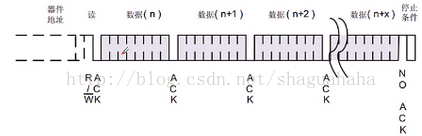

     在从机给主机发送完一个8位字节数据后，主器件产生一个应答信号来响应，告诉从机主器件要求更多的数据，对应每个主机产生的应答信号，从机将发送一个8位数据字节。当主器件不发送应答信号而发送停止位时结束操作。

8、首先定义：

     #define AT24C01     127

     #define AT24C02     255     // AT24C02有255个字节

     #define AT24C04     511

     #define AT24C08     1023

     #define AT24C016   2047

     #define AT24C032   4095

     #define AT24C064   8191

     #define AT24C028   16383

     #define AT24C0256 32767

     #define EE_TYPE AT24C02      //从器件的类型

     #define Device_Address   //0xA0

9、读写字节：

     (1)、读一个字节：

            u8 read_OneByte(u16 addr)  //addr表示主器件想读取的字节数据的地址，是16位的

            {

                 u8 data;

                 I2C_Start();

                 if( EE_TYPE>AT24C016 )    //读数据时是双字节寻址

                 {

                       send_Byte(0xA0);

                       I2C_Wait_ACK();

                       send_Byte(addr>>8);   //先发送数据地址高位

                 }

                 else                         //读数据时是单字节寻址

                     send_Byte(0xA0+((addr/256)<<1));  //器件地址+数据地址高字节(数据地址一个字节表示不完，会挤到器件地址里面)

                 I2C_Wait_ACK();

                 send_Byte(addr%256); //数据地址低字节

                 I2C_Wait_ACK();

                //开始读数据

                 I2C_Start();

                 send_Byte(0xA1);   //最后一位为“1”，表示接下来是要读数据

                 I2C_Wait_ACK();

                 data=rev_Byte(0);  //"0"表示主机不需要给从机应答

                 I2C_Stop();

                 return data;

             }

     (2)、写一个字节

           void write_OneByte(u8 data, u16 addr)   //将数据data写到从器件的地址为addr的缓冲区里面

           {

               I2C_Start();

               if( EE_TYPE>AT24C016 )    //读数据时是双字节寻址

                 {

                       send_Byte(0xA0);

                       I2C_Wait_ACK();

                       send_Byte(addr>>8);   //先发送数据地址高位

                 }

                 else                         //读数据时是单字节寻址

                     send_Byte(0xA0+((addr/256)<<1));  //器件地址+数据地址高字节(数据地址一个字节表示不完，会挤到器件地址里面)

                 I2C_Wait_ACK();

                 send_Byte(addr%256); //数据地址低字节

                 I2C_Wait_ACK();

                 //开始写数据

                 send_Byte(data);

                 I2C_Wait_ACK();

                 I2C_Stop();

                 delay_ms(10ms);   //延时10ms,也叫写周期

           }

     (3)、读两个字节：

            u16 read_TwoByte(u16 addr)  //addr表示主器件想读取的字节数据的地址，是16位的

            {

                 u16 data;

                 I2C_Start();

                 if( EE_TYPE>AT24C016 )    //读数据时是双字节寻址

                 {

                       send_Byte(0xA0);

                       I2C_Wait_ACK();

                       send_Byte(addr>>8);   //先发送数据地址高位

                 }

                 else                         //读数据时是单字节寻址

                     send_Byte(0xA0+((addr/256)<<1));  //器件地址+数据地址高字节(数据地址一个字节表示不完，会挤到器件地址里面)

                 I2C_Wait_ACK();

                 send_Byte(addr%256); //数据地址低字节

                 I2C_Wait_ACK();

                //开始读数据

                 I2C_Start();

                 send_Byte(0xA1);   //最后一位为“1”，表示接下来是要读数据

                 I2C_Wait_ACK();

                  //先读高字节

                 data=rev_Byte(1)<<8;  //"1"表示主机需要给从机应答

                 I2C_Wait_ACK();

                  //读低字节

                 data=data|rev_Byte(1);  //"0"表示主机不需要给从机应答

                 I2C_Stop();

                 return data;

             }

     (4)、写两个字节：

           void write_OneByte(u16 data, u16 addr)   //将数据data写到从器件的地址为addr的缓冲区里面

           {

               I2C_Start();

               if(EE_TYPE>AT24C016 )    //读数据时是双字节寻址

                 {

                       send_Byte(0xA0);

                       I2C_Wait_ACK();

                       send_Byte(addr>>8);   //先发送数据地址高位
