2019年09月06日 | MSP430F149单片机能输出多少路PWM波？
2019-09-06 来源：eefocus
在使用430的PWM波的时候，我一直有一个困惑，那就是它到底能输出几路PWM波？我想别的朋友可能也有相同的困惑，在我查找了好多资料之后最终搞懂了，下面分享一下学习经验。
首先，MSP430F149有两个16位的定时器Timer_A和Timer_B，其中TA有3个捕获比较单元，TB有7个捕获比较单元，产生PWM波需要将定时器配置在比较模式下，刚开始我以为既然TA有三个捕获比较模块，那么就应该有三个PWM波，结果怎么配置都无法产生TA1，后来在我仔细查看User's Guide才弄懂了，下面先上图：

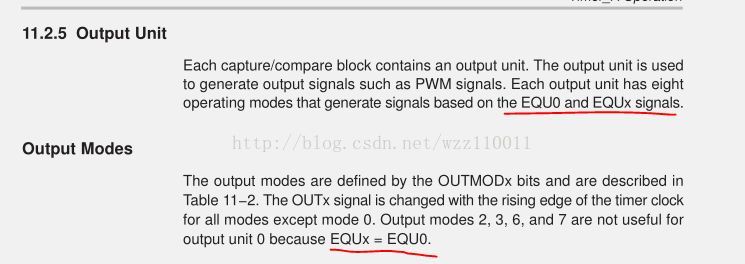

上图说道：每个捕获、比较模块的输出可以产生PWM信号，每个输出根据EQU0和EQUX可以配置为8种模式。
我们知道每个捕获比较模块对应有一个EQUX。CCRX都必须配合CCR0才能有一个PWM波，因此只有CCR1和CCR2能够输出PWM波。那么TA只能输出3-1=2路。而
TB就只能输出7-1=6路。
