2019年10月14日 | st7735彩色液晶仿真(Proteus 8 +bascom avr单片机)

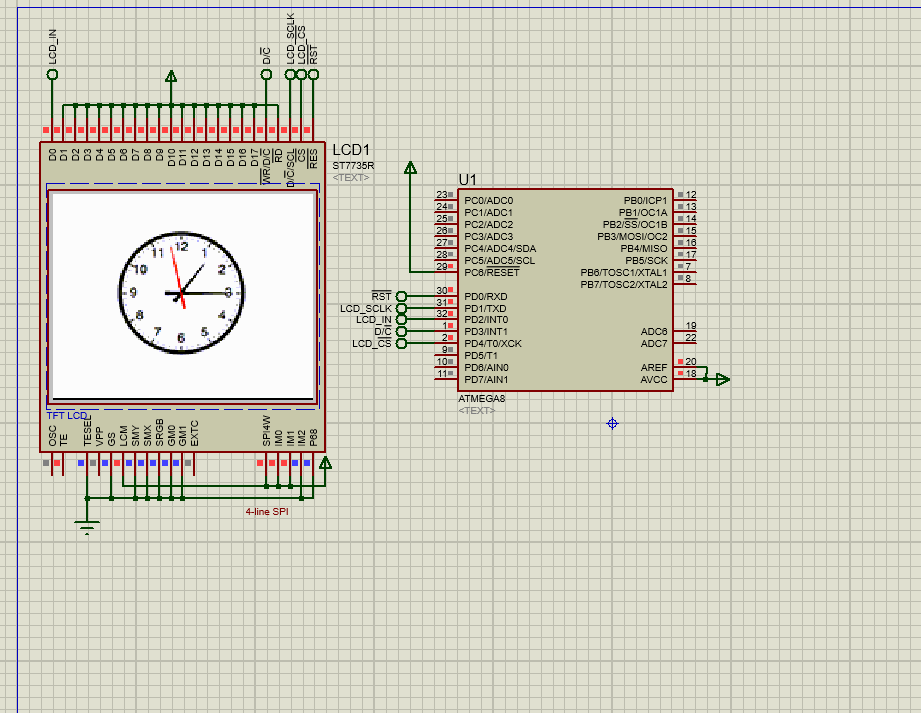

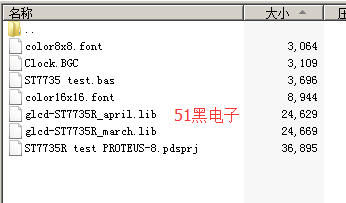

st7735的Proteus仿真测试

单片机源程序如下：

'----------------------------------------------------------------------------'

'                      ST7735R display library                             '

'                         resolution 128x160                                 '

'                                                                            '

'                         BASCOM-AVR  2.0.8.0.                                '

'                         Shilov Sergey ?017                                '

'                            St-Peterburg                                    '

'                               RUSSIA                                       '

'                                                                            '

'----------------------------------------------------------------------------'

$regfile = "m8adef.dat"

$crystal = 8000000

$hwstack = 64

$swstack = 64

$framesize = 64

'------------------------------- Setup -----------------------------------------

$lib "glcd-ST7735R_april.lib"

'$lib "glcd-ST7735R_march.lib"

Config Graphlcd = Color , A0 = Portd.3 , Si = Portd.2 , Sclk = Portd.1 , Cs1 = Portd.4 , Rst = Portd.0       ' CS1 & Rst are optional

Const Portrait = 0                                          '1=Portrait, 0=Landscape

Const Rotate_180 = 0                                        '1=Rotated,  0=Not Rotated

'------------------- Variables & Constants -------------------------------------

Const Blue = &B00000011                                     ''predefined contants are making programming easier

Const Yellow = &B11111100

Const Red = &B11100000

Const Green = &B00011100

Const Black = &B00000000

Const White = &B11111111

Const Brightgreen = &B00111110

Const Darkgreen = &B00010100

Const Darkred = &B10100000

Const Darkblue = &B00000010

Const Brightblue = &B00011111

Const Orange = &B11111000

Const Violet = &B11100011

Dim I As Byte , N As Byte , M As Byte , P As Byte

'============================ Main prog ========================================

Initlcd

Cls

Do

#if Portrait = 0

   Boxfill(0 , 0) -(159 , 127) , Green

   Boxfill(0 , 0) -(159 , 127) , Red

   Boxfill(0 , 0) -(159 , 127) , Violet

   Boxfill(0 , 0) -(159 , 127) , Yellow

   Boxfill(0 , 0) -(159 , 127) , Blue

   Line(0 , 0) -(159 , 0) , Yellow

   Line(0 , 0) -(0 , 127) , Yellow

   Line(0 , 127) -(159 , 127) , Yellow

   Line(159 , 0) -(159 , 127) , Yellow

   Pset 1 , 1 , Yellow

   Pset 158 , 1 , Yellow

   Pset 1 , 126 , Yellow

   Pset 158 , 126 , Yellow

   Box(2 , 2) -(157 , 125) , Yellow

   For I = 1 To 63 Step 4

      Circle(80 , 64) , I , Green

   Next I

   Setfont Color8x8

   Lcdat 60 , 20 , "Display ST7735R" , Orange , Blue

   Wait 1

   Boxfill(0 , 0) -(159 , 127) , White

   Showpic 40 , 24 , Clock

#else

   Boxfill(0 , 0) -(127 , 159) , Green

   Boxfill(0 , 0) -(127 , 159) , Red

   Boxfill(0 , 0) -(127 , 159) , Violet

   Boxfill(0 , 0) -(127 , 159) , Yellow

   Boxfill(0 , 0) -(127 , 159) , Blue

   Line(0 , 0) -(127 , 0) , Yellow

   Line(0 , 0) -(0 , 159) , Yellow

   Line(0 , 159) -(127 , 159) , Yellow

   Line(127 , 0) -(127 , 159) , Yellow

   Pset 1 , 1 , Yellow

   Pset 126 , 1 , Yellow

   Pset 1 , 158 , Yellow

   Pset 126 , 158 , Yellow

   Box(2 , 2) -(125 , 157) , Yellow

   For I = 1 To 63 Step 4

      Circle(64 , 80) , I , Green

   Next I

   Setfont Color8x8

   Lcdat 76 , 20 , "  ST7735R  " , Orange , Blue

   Wait 1

   Boxfill(0 , 0) -(127 , 159) , White

   Showpic 24 , 40 , Clock

#endif

Wait 2

Loop

End

'-------------------------------------------------------------------------------

$include "color8x8.font"

Clock:

$bgf "Clock.bgc"
