2019年10月28日 | 华为提高了屏占比 OLED屏进行了大改造
2019-10-28 来源：爱集微
根据早间传言，继Mate 30系列之后，华为手机将在10月17日推出一款更具创新的全面屏手机，同时还有可能搭载鸿蒙系统。
“关于鸿蒙的表述全部都是猜测。”华为内部人士对记者表示，打造HMS生态对于华为来说是当务之急，今年年内鸿蒙系统都不会用于手机产品上。华为官方则对这一消息不予回应。
尽管如此，随着手机的功能不断趋于多样化的发展，手机中集成有多种用于实现不同功能的器件，例如摄像头、指纹传感器等光学器件。为了提高手机显示屏的屏占比(显示屏的有效显示区域与整个显示屏的比值)，现有技术中，当不使用光学器件时，可以将光学器件设置于手机壳体的背面。当用户使用光学器件时，可以对将光学器件进行翻转或弹出，从而避免光学器件占据显示屏的面积，以提高屏占比。
然而，光学器件与手机的壳体之间需要设置用于翻转的旋转机构和用于弹出的第一伸缩机构，从而导致手机整机的外观结构复杂，降低手机整机外观的流畅性。
华为在19年3月4日申请了一项名为“显示终端、掩膜组件、蒸镀系统及其控制方法“的发明专利（申请号：201910160495.7），申请人为华为技术有限公司。
根据目前公开的专利资料，让我们一起来了解一下这项提高屏占比的方法吧。
我们都知道OLED显示屏的显示效果特别好，尤其是一些旗舰手机上都会使用OLED屏，从而提高其竞争力。手机越做越薄，这也是用户所喜爱的趋势，而近些年追求的极高的屏占比，对于各大厂家的技术提出了极大的要求。而OLED显示屏主要有至少一层薄膜层，用来显示图像，那么能不能通过减薄薄膜层的厚度，从而在其中放置光学器件例如前置摄像头以及面容解锁传感器呢？
答案是肯定的，该专利的主要设计思想如下：该显示包括OLED显示屏、光学器件两部分。其中，OLED显示屏，具有显示区域，光学器件位于OLED显示屏的显示区域内。在此情况下，通过减薄OLED显示屏的显示区域内部分薄膜层的厚度，以形成用于容纳光学器件的至少一部分的容纳空间。达到将光学器件设置于OLED显示屏的显示区域中的目的。这样一来，可以将光学器件设置于显示终端内部，减小光学器件的尺寸对该显示终端厚度造成较大的影响。

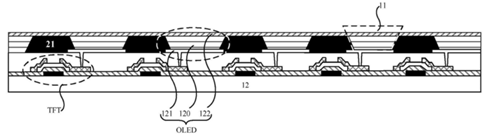

下面让我们一起来看看OLED显示屏的结构示意图：
如上图所示，OLED显示屏包括：衬底、多个第一电极（121）、像素定义层、多个有机发光层、第二电极（122）。其中，多个第一电极间隔设置于衬底（12）上，衬底的材料可以是玻璃基板、硬质的树脂基板后者其他柔性材料，可见该种方法对于衬底的材质不受限制，因此在目前火热的折叠屏中，也可以使用该种方法来提高屏占比。
像素定义层位于衬底上，且具有多个凹槽（11），一个凹槽的底部露出一个第一电极。每个有机发光层位于一个凹槽内，且与凹槽内的第一电极相接触。第二电极覆盖所有有机发光层。
第一电极可以为OLED器件的阳极，第二电极可以为OLED器件的阴极。第二电极在光学器件所在区域的厚度小于第二电极其余部分的厚度。通过减薄OLED显示屏中第二电极的厚度，以形成用于容纳光学器件的至少一部分的容纳空间。

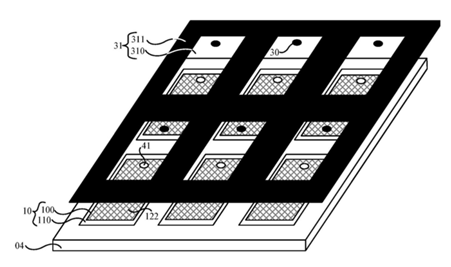

如上图所示为该显示装置中着重改进的掩膜部分，由于是在显示屏的第二电极位置的薄膜厚度减薄以后来达到放置光学仪器的目的，因此对于该结构进行说明。
图中第一掩膜版（31），该掩膜版包括多个由第一遮挡条（311）围设呈的第一开口（310）。该开口与OLED显示屏的显示区域的尺寸和形状相同。此外，掩膜组件还包括设置于第一开口内的遮挡部。
在此情况下，由于遮挡部（30）能够对蒸镀的成膜材料进行遮挡，因此，在待蒸镀基板上，各个OLED显示屏所在位置的显示区域内在对应遮挡部的位置处，第二电极的厚度小于该第二电极其余位置的厚度，从而达到将OLED显示屏的第二电极在对应光学器件位置处的厚度减薄的目的。
以上就是对于OLED显示屏结构进行改造从而实现更大屏占比的技术，我们日常使用的手机，其中每一次带给用户的全新体验的背后，都有着这样极为复杂的专利所支撑着，看似将光学传感器从前置面板中剔除这一个小小的操作，都需要对于整块OLED屏幕的结构进行改造。而目前随着屏占比受到人们越来越多的关注，也出现了其他很多的机械结构设计，请关注专利解密板块，后续的内容更加精彩！
