2019年11月06日 | stm32f103zet6芯片及其单片机（硬件）的总结
2019-11-06 来源：eefocus
tm32f103zet6芯片
简介
最高72MHz工作频率
–内嵌经出厂调教的8MHz的RC振荡器
–串行单线调试（SWD)和JTAG接口
–多达8个定时器
–3个16位定时器，每个定时器有多达4个用于输入捕获/输出比较/PWM或脉冲计数的通道和增量编码器输入
–2个看门狗定时器（独立的和窗口型的）：防止程序跑飞，单片机自动复位
–系统时间定时器：一种简单的，24位写清零、递减、自装载同时具有可灵活控制机制的计数器。
–2个I2C接口(支持SMBus/PMBus)：一种简单、双向二线制同步串行总线
–3个USART接口（支持ISO7816接口，LIN，IrDA接口和调制解调控制）：通用同步/异步串行接收/发送器USART是一个全双工通用同步/异步串行收发模块
–2个SPI接口(18M位/秒）：总线系统是一种同步串行外设接口，它可以使MCU与各种外围设备以串行方式进行通信以交换信息。

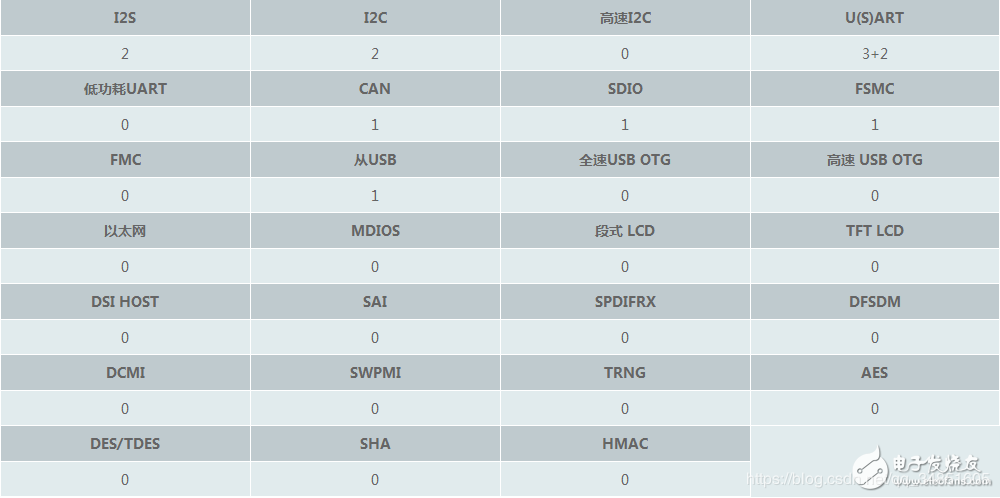

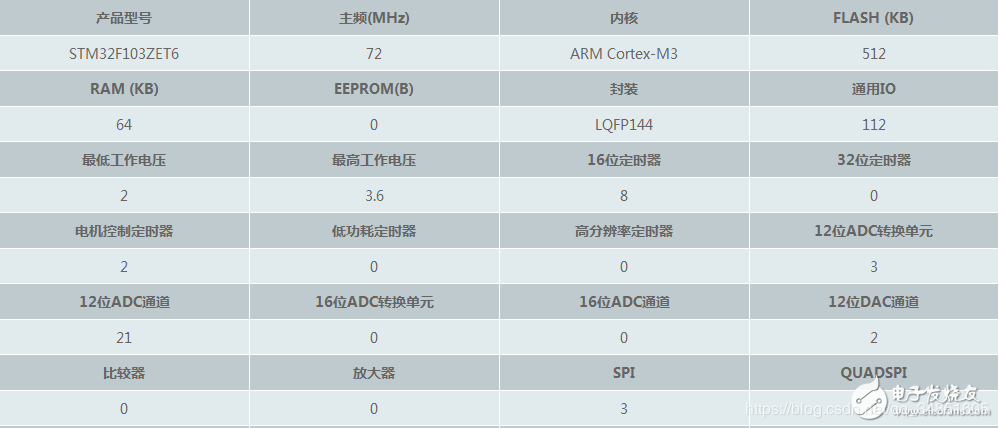

stm32f103zet6详细参数如下：
stm32f103zet6引脚图如下：

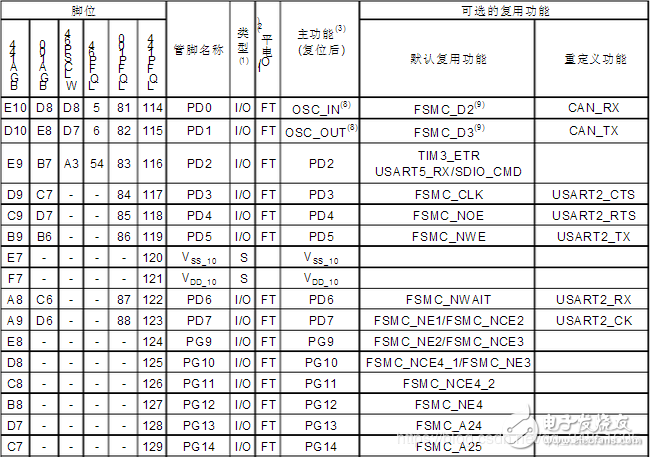

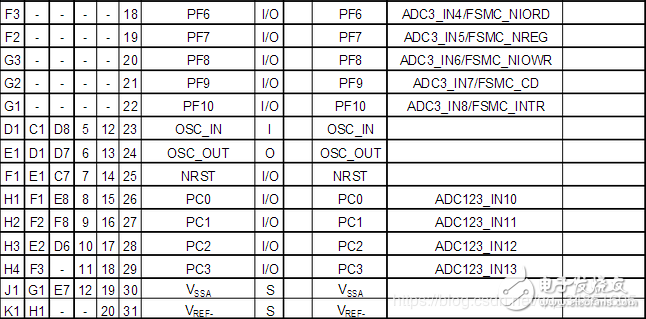

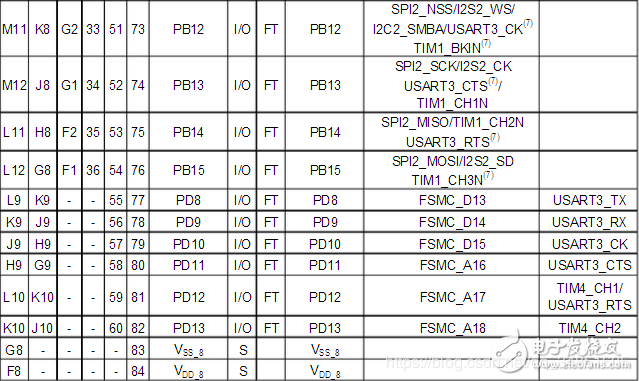

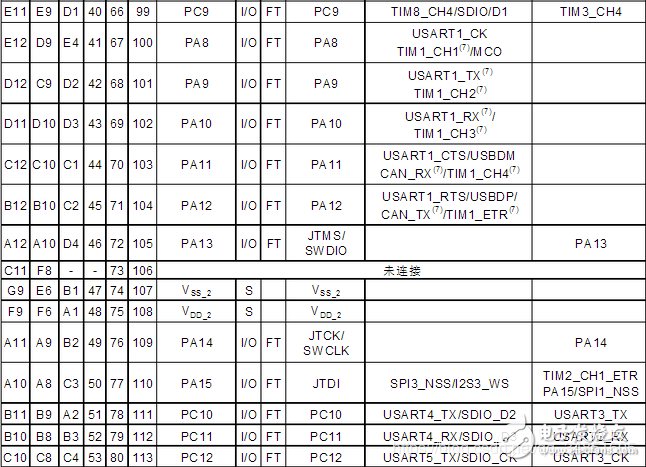

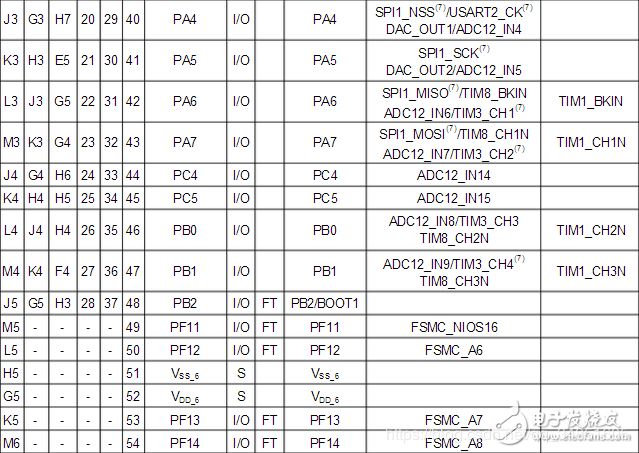

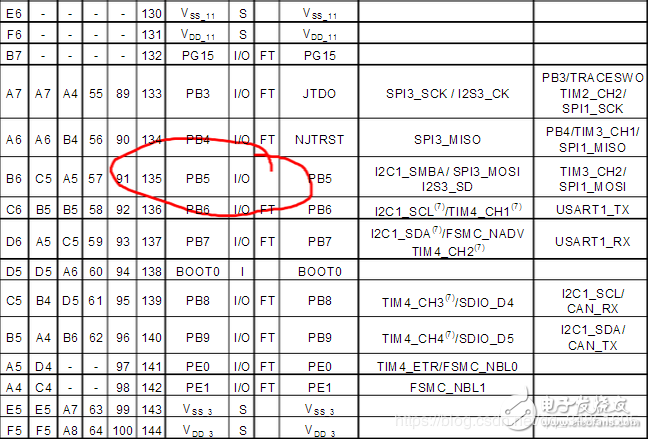

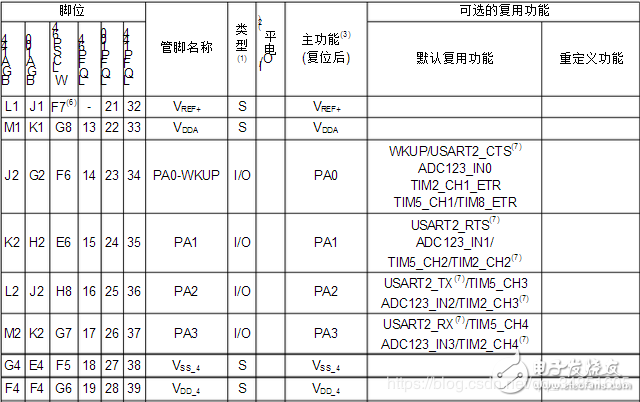

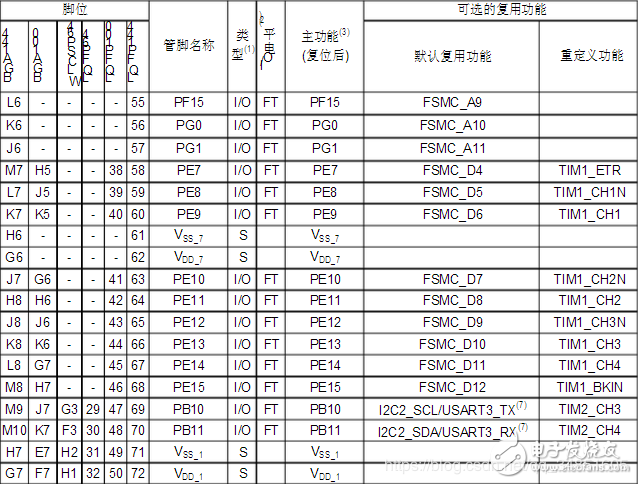

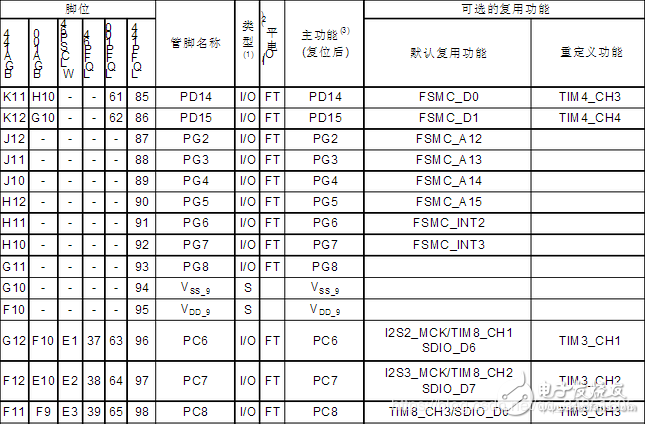

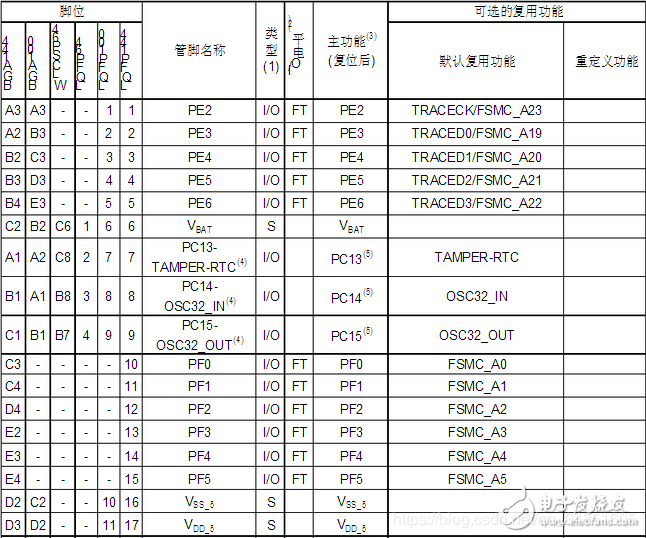

stm32f103zet6引脚定义如下：
芯片参考资料：STM32F10x参考手册 链接: https://pan.baidu.com/s/1w_42XGgUPvElt8XmTt1_2g 提取码: mee9
单片机开发板总结
一、 硬件资源说明
WIRELESS 模块接口 这是开发板板载的无线模块接口（U2）
W25Q128 128M FLASH
SD 卡接口
USB 串口/串口 1
JTAG/SWD 接口
24C02 EEPROM
USB 转串口
启动选择端口
复位按钮
STM32F103ZET6 这是开发板的核心芯片（U1），型号为：STM32F103ZET6。该芯片具有 64KB SRAM、512KB FLASH、 2 个基本定时器、 4 个通用定时器、 2 个高级定时器、 2 个 DMA 控制器（共 12 个通道）、 3 个 SPI、2 个 IIC、5 个串口、1 个 USB、1 个 CAN、3 个 12 位 ADC、1 个 12 位 DAC、1 个 SDIO 接口、1 个 FSMC 接口以及 112 个通用 IO 口。
3.3V 电源输入/输出
5V 电源输入/输出
RS485 选择接口 这是开发板板载的 RS485 选择接口（P5）， MAX3485 通过这个接口来决定是否连接到 STM32 的串口 2（USART2），当这里断开的时候：串口 2 可以用来做普通串口使用，而 RS485 则可以用来实现 RS485 转 TTL 的功能；当这里接上时：串口 2 连接 MAX3485，就可以实现 RS485 通信。
引出 IO 口（共 2 组） 这是开发板 IO 引出端口，总共有 2 组主 IO 引出口：P1 和 P2。它们采用 2*27 排针引出，总共引出 106 个 IO 口。而 STM32F103ZET6 总共只有 112 个 IO，除去 RTC 晶振占用的 2 个 IO ，还剩下 110 个，这 2 组排针，总共引出：106 个 IO，剩下的 4 个 IO 分别通过：P3 和 P5 引出。
LCD 接口 这是开发板板载的 LCD 模块接口
RS485 接口 这是开发板板载的 RS485 总线接口（RS485），通过 2 个端口和外部 485 设备连接。这里提 醒大家，RS485 通信的时候，必须 A 接 A，B 接 B。否则可能通信不正常！另外，开发板自带 了终端电阻（120Ω）。
CAN 接口 这是开发板板载的 CAN 总线接口（CAN），通过 2 个端口和外部 CAN 总线连接，即 CANH 和 CANL。这里提醒大家：CAN 通信的时候，必须 CANH 接 CANH，CANL 接 CANL，否则 可能通信不正常！
i/o口配置及开发板电路图见资料 stm32开发板操作手册 链接: https://pan.baidu.com/s/1LljkQT31eIVIdgv4rXC5IQ 提取码: jaxu
