2019年11月07日 | stm8 窗口看门狗应用

2019-11-07 来源：eefocus

手册说明：

窗口看门狗WWDG的主要功能

●可编程的自由运行递减计数器

●有条件的复位

─如果开启了看门狗，当递减计数器的数值小于0x40时产生复位

─如果开启了看门狗，当在指定的时间窗口之外重加载递减计数器的数值(见图27)时产生复位

●硬件或软件启动看门狗(由选择字节指定)

●可在HALT指令时产生复位(由选择字节配置)

WWDG功能说明

如果开启了看门狗(设置了WDGA=1)，当7位的递减计数器(T[6:0]位)从0x40变为0x3F时(即T6变为0)，看门狗产生一个复位信号并把复位引脚拉低。如果软件刷新计数器时，计数器的数值大于窗口寄存器中的数值，同样会产生复位。

STM8_窗口看门狗框图

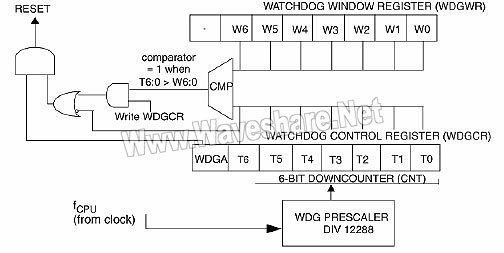

(图25:STM8窗口看门狗框图)

在正常的操作期间，应用程序必须定期地写入WDGCR寄存器，以避免产生复位；这个写的动作必须在计数器的数值小于窗口寄存器的数值时进行。写入WDGCR寄存器的数值必须是介于0xFF和0xC0之间(见图26)：

开启看门狗：

如果(通过选择字节)选择了软件看门狗，在系统复位后看门狗处于关闭状态。设置WDGCR寄存器中的WDGA位将开启看门狗，随后在下次复位之前将不能关闭看门狗。

如果(通过选择字节)选择了硬件看门狗，看门狗将始终开启，而WDGA位将不起作用。

控制递减计数器：

递减计数器是自由运行计数器：即使未开启看门狗，它依然不断地递减计数。当开启看门狗时，必须设置T6位以避免立刻产生复位。T[5:0]位中包含了看门狗产生复位前允许的时间延迟(见图26)；因为写入WDGCR寄存器时，预分频器的状态是不可知的(见图27)，所以这个时间延迟介于一个最小和最大数值之间。

窗口寄存器(WDGWR)的数值是指定窗口的高限：为防止复位，必须在递减计数器的数值小于窗口寄存器的数值并大于0x3F时刷新递减计数器。图27描述了窗口看门狗操作过程。

注意：T6位可以用于产生一个软件复位(即设置WDGA位同时清除T6位)

在停止时产生看门狗复位

如果开启了看门狗，并且选择了停止时产生看门狗复位的选项，则执行HALT指令将产生复位。

在停止模式下使用WWDG

如果在选择字节中使能了停止模式下的看门狗(HALT指令不产生看门狗复位)，建议在执行HALT指令前先刷新看门狗计数器，以避免在唤醒微控制器后立刻进入不希望的看门狗复位。

如何设置看门狗的超时

下图显示了看门狗计数器(CNT)中的6位数值，与以毫秒为单位的超时时间的线性关系，这个表可以在不考虑时序变化时作为一个快速的粗略计算参考，如果需要更精确的计算，请使用图27的公式。

---------------------------------------------------------------------------------------------------------------------------

警告：每次写入WDGCR寄存器时，首先要置T6位为'1'，以避免立刻产生看门狗复位。

理论看似复杂实际应用很简单

void main(void)

{

CLK_SYSCLKDivConfig(CLK_SYSCLKDiv_1); //系统运行时钟

INIT_Config(); //初始化函数

WWDG_Init(0x7F, 0x7F); //初始化窗口看门狗

while (1)

{

App();

WWDG_SetCounter(0x7E); //在窗口时间范围内喂狗系统正常运行低于窗口范围系统复位

}

亲测 stm8s与stm8L通用0

stm8 窗口看门狗
