2019年11月16日 | 逻辑分析仪探头的物理形式
2019-11-16 来源：elecfans

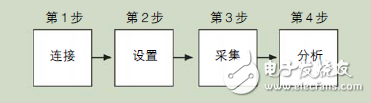

逻辑分析仪连接、采集和分析数字信号。使用逻辑分析仪分成四步：连接、设置、采集、分析。

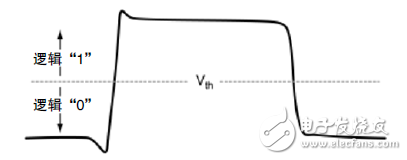

逻辑分析仪一次可以捕获大量的信号，这是其较示波器的主要优势。采集探头连接到SUT上，探头在内部比较器上，把输入电压与门限电压(Vth)进行比较，作出与信号逻辑状态(1或0)有关的决策。门限值由用户设置，范围为TTL 电平到CMOS、ECL 和用户自定义门限。
逻辑分析仪探头分成许多物理形式：
※通用探头，带有“飞线束”，用于点到点调试；
※高密度多通道探头，在电路板上要求专用连接器，探头能够采集高质量信号，对SUT的影响最小；
※使用无连接器探头的高密度压缩探头的连接方式，这种探头建议用于要求更高信号密度或无接器探头连接机制的应用，以迅速可靠地连接被测系统。
逻辑分析仪探头阻抗(电容、电阻和电感)成为被测电路上整体负荷的一部分，所有探头都表现出负荷特点。逻辑分析仪探头给SUT引入的负荷应达到最小，并为逻辑分析仪提供准确的信号。

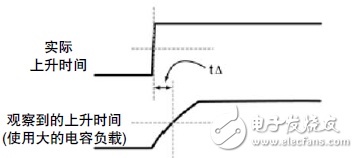

探头电容一般会“滚降”信号跳变边沿，这种滚降会降慢边沿跳变：
为什么电容这么重要呢？因为边沿越慢，越过电路逻辑门限的时间越晚，进而会在SUT 中引入定时误差。随着时钟速率提高，这个问题会变得更加严重。
在高速系统中，探头电容过高可能会使SUT不能运行，应一直选择总电容最低的探头。还应指出的是，探头夹和引线束会提高其连接的电路上的电容负荷。应尽可能使用正确补偿的适配器。
