2019年11月23日 | STM8S105系列单片机的PWM输出配置
2019-11-23 来源：eefocus

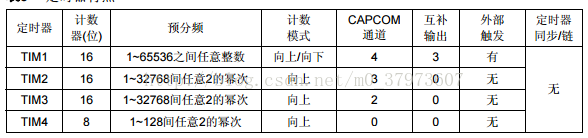

STM8S105xx的定时器资源：
（1）2个16位通用定时器（TIM2、TIM3），带有2+3个CAPCOM通道（IC、OC或PWM）；
（2）高级控制定时器（TIM1）：16位，4个CAPCOM通道（捕获/比较通道），3个互补输出，死区插入和灵活的同步；
（3）带有8位预分频器的8位基本定时器（TIM4）；
（4）自动唤醒定时器；
（5）2个看门狗定时器：窗口看门狗和独立看门狗。
使用高级控制定时器和普通通用定时器的PWM输出功能在初始化配置上有差异，下面做简单分析：
TIM1——16位高级控制定时器
带有16位预分频的16位递增、递减和双向自动重装载计数器
TIM2、TIM3——16位通用定时器
16位向上计数和自动装载计数器
15位预分频器，分频系数可调整为1~32768之间的2次幂数值
TIM4——8位基本定时器
8位自动装载可调整的预分频器，比例可选为1~128之间的2次幂
配置TIM1_CH1的PWM输出功能：
void Time1_Init()
{
CLK->CKDIVR=0x00;
/*
* 这里设置TIM2的计数频率为 16M/1600=10000Hz
*/
TIM1_TimeBaseInit(1599,TIM1_COUNTERMODE_UP,2000,0); //分频1600，向上计数，TIM1_ARR=1000,重复计数器为0
/*OC1初始化：PWM1模式
输出使能
互补输出不使能
CCR1=1000，占空比为50%
输出有效极性为高
互补输出有效极性为高(无作用）
空闲时输出高
空闲时互补输出高（无作用）
*/
TIM1_OC1Init(TIM1_OCMODE_PWM1,
TIM1_OUTPUTSTATE_ENABLE,
TIM1_OUTPUTNSTATE_DISABLE,
1000,
TIM1_OCPOLARITY_HIGH,
TIM1_OCNPOLARITY_HIGH,
TIM1_OCIDLESTATE_SET,
TIM1_OCNIDLESTATE_SET);
TIM1_OC1PreloadConfig(ENABLE);
TIM1_CtrlPWMOutputs(ENABLE); //PWM输出使能
TIM1_Cmd(ENABLE); //定时器开始计数
}
配置TIM2_CH1的PWM输出功能：
void TIMER2_PWMInit(unsigned short timebase,unsigned short t)
{
TIM2_DeInit();
/*
* TIM2 Frequency = TIM2 counter clock/(ARR + 1)
* 这里设置TIM2的计数频率为 16M/32/(timebase+1)=1K
*/
TIM2_TimeBaseInit(TIM2_PRESCALER_32, timebase);
/*
* PWM1 Mode configuration: Channel1
* TIM2 Channel1 duty cycle = [TIM2_CCR1/(TIM2_ARR + 1)] * 100 = 50%
* TIM2 Channel2 duty cycle = [TIM2_CCR2/(TIM2_ARR + 1)] * 100 = 50%
*/
/* 测试通道1 */
TIM2_OC1Init(TIM2_OCMODE_PWM1, TIM2_OUTPUTSTATE_ENABLE, t, TIM2_OCPOLARITY_HIGH);
TIM2_OC1PreloadConfig(ENABLE);
TIM2_Cmd(ENABLE);
}
