任何示波器的存储器都是有限的，因此所有示波器都必须使用触发。触发是示波器应该发现的用户感兴趣的事件。换句话说，它是用户想要在波形中寻找的东西。触发可以是一个事件（即波形中的问题），但不是所有的触发都是事件。触发实例包括边沿触发、毛刺信号触发和数字码型触发。
示波器必须使用触发的原因在于其存储器的容量有限。例如，Agilent90000系列示波器具有20亿采样的存储器深度。但是，即便拥有如此大容量的存储器，示波器仍需要一些事件来区分哪20亿个采样需要显示给用户。尽管20亿的采样听起来似乎非常庞大，但这仍不足以确保示波器存储器能够捕获到感兴趣的事件。
示波器的存储器可视为一个传送带。无论什么时候进行新的采样，采样都会存储到存储器中。存储器存满时，最旧的采样就会被删除，以便保存最新采样。当触发事件发生时，示波器就会捕获足够的采样，以将触发事件存储在存储器要求的位置（通常是在中间），然后将这些数据显示给用户。
示波器触发功能
示波器的触发功能主要有两点，第一，隔离感兴趣的事件。第二，同步波形，或者说稳定显示波形。

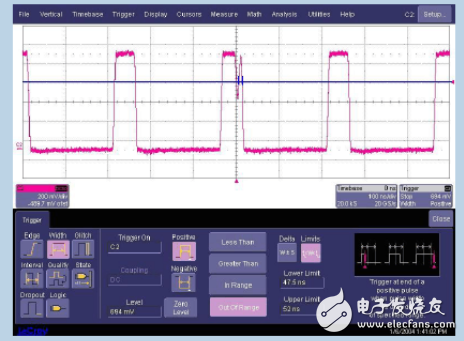

隔离感兴趣的事件，就是在触发点处隔离的事件是满足触发条件的信号。如下图所示，在触发点隔离的事件是总小于47.5ns或大于52ns的脉宽，该脉宽的计算是以触发电平穿越触发点处的脉宽波形的交叉点处的时间间隔。
隔离感兴趣的事件

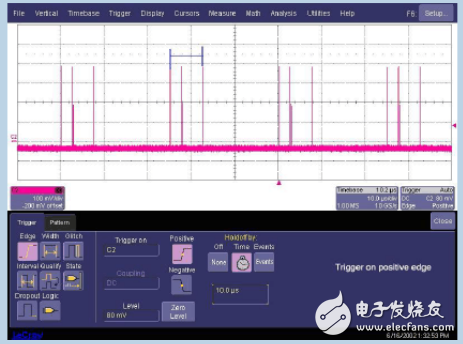

同步波形，就是找到一种触发方式使波形不再“晃动”，也就是找出信号的规律性来同步信号。如图二所示的信号，每组数据包里有四个脉冲，这四个脉冲并不是等时间间隔的，如果用上升沿触发，则波形不能同步，视觉上在“晃动”，但是每组数据包是等时间间隔到来的，如果以每组数据包的第一个脉冲的上升沿作为触发源，则能稳定显示波形。因此可以用边沿延迟触发，在前一个上升沿到来之后，延迟一段时间再触发下一个上升沿，在上例中需要延迟的时间为标识的蓝色的时间间隔部分。
同步信号使波形能稳定显示
