2020年01月20日 | STM32F030C8T6 STM32F030R8T6 STM32F030 STOP低功耗模式配置 11uA
2020-01-20 来源：eefocus
1、进入睡眠的关键语句
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
PWR_EnterSTOPMode(PWR_Regulator_LowPower, PWR_STOPEntry_WFI);
2、进入低功耗需要的配置，GPIO配置原则：不回路，不悬空输入。下面是将所有IO输出为0
//输出
GPIOA->MODER = 0x55555555;
GPIOB->MODER = 0x55555555;
GPIOC->MODER = 0x55555555;
GPIOD->MODER = 0x55555555;
GPIOF->MODER = 0x55555555;
//即不上拉，也不下拉
GPIOA->PUPDR = 0x00000000;
GPIOB->PUPDR = 0x00000000;
GPIOC->PUPDR = 0x00000000;
GPIOD->PUPDR = 0x00000000;
GPIOF->PUPDR = 0x00000000;
//输出0
GPIOA->ODR=0x00000000;
GPIOB->ODR=0x00000000;
GPIOC->ODR=0x00000000;
GPIOD->ODR=0x00000000;
GPIOF->ODR=0x00000000;
3、非常重要：在配置IO之前，一定要先开启GPIO时钟
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA, ENABLE);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOB, ENABLE);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOC, ENABLE);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOD, ENABLE);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOF, ENABLE);
好了，以上三点在程序中的顺序是反的，配置好之后，11uA！

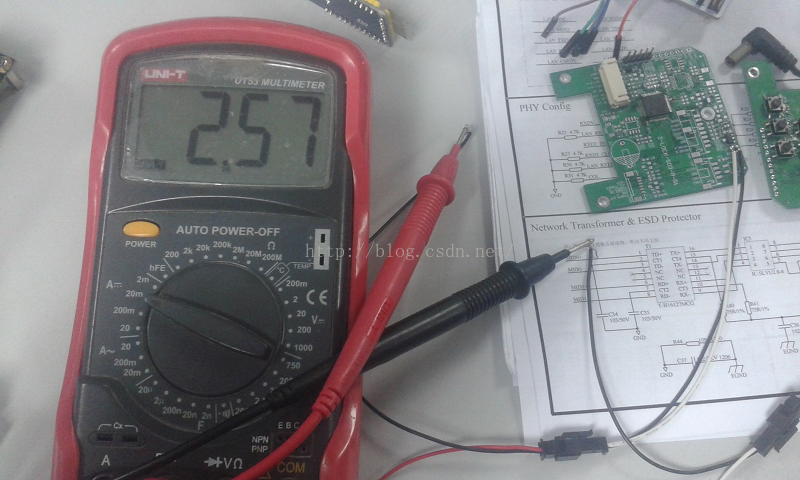

如果第2点之前没有第3点，则2.6mA。
#include "stm32_lib/inc/stm32f0xx_rcc.h"
#include "stm32_lib/inc/stm32f0xx_pwr.h"
int main(void)
{
//必须先开启时钟，在配置IO，否则配置的IO无效，电流无法进入uA级
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA, ENABLE);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOB, ENABLE);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOC, ENABLE);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOD, ENABLE);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOF, ENABLE);
//进入低功耗模式，IO配置原则为不悬空输入、不形成回路
//下面是配置输出为0
//输出
GPIOA->MODER = 0x55555555;
GPIOB->MODER = 0x55555555;
GPIOC->MODER = 0x55555555;
GPIOD->MODER = 0x55555555;
GPIOF->MODER = 0x55555555;
//即不上拉，也不下拉
GPIOA->PUPDR = 0x00000000;
GPIOB->PUPDR = 0x00000000;
GPIOC->PUPDR = 0x00000000;
GPIOD->PUPDR = 0x00000000;
GPIOF->PUPDR = 0x00000000;
//输出0
GPIOA->ODR=0x00000000;
GPIOB->ODR=0x00000000;
GPIOC->ODR=0x00000000;
GPIOD->ODR=0x00000000;
GPIOF->ODR=0x00000000;
//
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
PWR_EnterSTOPMode(PWR_Regulator_LowPower, PWR_STOPEntry_WFI);
while(1)
{
}
}
