2020年01月28日 | 想将示波器用出记录仪的效果需要把存储深度发挥出极致

2020-01-28 来源：elecfans

传统波形记录仪能长时间的采集信号，并将数据保存到设备的硬盘中，采集的时间长度取决于采样率以及硬盘容量，其缺点是不具备实时分析功能，而这正好是示波器的强项，示波器能在长时间采集的同时对波形进行分析。示波器没有配备大容量硬盘，要将示波器用出记录仪的效果，需要把存储深度发挥出极致。

一、记录时长

要长时间记录波形，存储容量是其重要指标，ZDS4000系列示波器最高配备512M存储深度，我们知道：

在采样率为Sa = 20K/s的情况下，

想将示波器用出记录仪的效果需要把存储深度发挥出极致

即单次最大可以记录7.1个小时的波形，可以应对大部分的现场测试场景。

想将示波器用出记录仪的效果需要把存储深度发挥出极致

二、采样设置

要全部发挥示波器大存储深度的长时间记录性能，首先要开启最大存储深度。在设置菜单中将存储深度设置为512M，并将存储区域设置为固定，并保持单通道打开，在单通道模式下，存储深度能达到最大。然后将时基调至1ks/div，如下图1所示，示波器将自动进入ROLL模式， ROLL模式也可以手动打开。

想将示波器用出记录仪的效果需要把存储深度发挥出极致

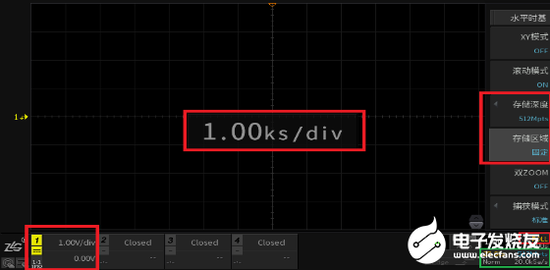

图1 采样设置

如绿框所示，此时示波器的采样时长达到25.6ks，即7.1小时，而采样率还能保持在20k/s。滚动模式可以保证在这7.1小时中数据不会中断，并一直保留着最新的数据。

三、数据导出

数据采集后，我们可以把数据以二进制或者CSV格式导出保存，然后再开启下一轮的采样，这样可以实现更长时间的波形记录，示波器支持三种不同的导出方法。

1、U盘导出

使用U盘导出是最常用的波形提取方法，该方法的好处是没有限制使用场景，只需要一个U盘即可完成导出操作。方法如下：

1）插入U盘

2）打开示波器的Save/Recall菜单

3）选择存储类型为二进制文件或者CSV

4）选择存储路径为U盘/udisk

5）点击保存文件导出波形

想将示波器用出记录仪的效果需要把存储深度发挥出极致

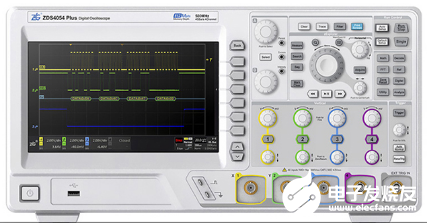

图2 U盘导出方法

2、配套软件Wave Analyze

ZDS示波器配套的PC软件Wave Analyze具有强大的功能，其中也包括有波形导出。Wave Analyze通过网络与示波器连接，可以将示波器采集到的波形上传到PC端作进一步分析，或导出成文件。该方法需要依赖PC软件，好处是还可以在PC端进行波形分析，可操作性更强。方法如下：

1）安装示波器PC软件

2）使用网线连接PC和示波器

3）打开PC软件，并设置示波器IP进行连接

4）点击采集按钮，采集一帧波形

5）导出波形文件

想将示波器用出记录仪的效果需要把存储深度发挥出极致

图3上位机软件导出波形文件

3、网页访问

最后一种方法是使用网页，ZDS示波器支持网页访问，使用网络与示波器连接后，打开浏览器并输入示波器的IP地址，即可访问示波器。在网页中可以通过虚拟按键远程操作示波器，更可直接访问示波器中的储存文件。此方法可以将保存到示波器本地的波形文件导出，同样也适用于导出截图和报表等文件。方法如下：

1）将波形保存到示波器本地（Save/Recall菜单）

2）使用网线连接PC和示波器

3）打开浏览器并输入示波器IP（推荐使用chrome浏览器）

4）点击文件浏览选项卡

5）右键点击目标波形文件，另存为

想将示波器用出记录仪的效果需要把存储深度发挥出极致

图4网页访问示波器存储文件

总结

ZDS4054？Plus示波器拥有512M大存储深度，单次最大可记录7.1小时的波形，在实时分析的同时灵活用出波形记录仪的效果。要注意的是导出保存的过程中波形采集会中断，受限于存储机制，目前示波器还无法做到连续无缝采集两段7.1小时的波形，是个小遗憾，但其深存储与波形导出功能在一定程度上弥补了这一缺陷。在实现长时间波形记录的同时，配合滚动测量、远程控制功能还可以实现远程长时间监控的效果，请关注后续文章了解更多应用。
