2020年02月09日 | 频谱仪和示波器有什么区别
2020-02-09 来源：elecfans
频谱仪和示波器都是一种常用的电子测量仪器，被广泛的应用于多个行业当中。频谱仪和示波器之间也是有很大的不同的，我们对于频谱仪和示波器的区别都了解过吗？这对于用户的选择也是很重要的，今天小编就来为大家介绍一下频谱仪和示波器的区别吧。
首先，我们从实时带宽、动态范围、灵敏度和功率测量准确度四个方面比较了示波器和频谱仪的分析性能指标的区别。
1、实时带宽
对于示波器来说，带宽通常是其测量频率范围。而频谱仪则有中频带宽、分辨带宽等带宽定义。这里，我们以能对信号进行实时分析的实时带宽作为讨论对象。
对于频谱仪来说，末级模拟中频的带宽通常可以作为其信号分析的实时带宽，大多数的频谱分析的实时带宽只有几兆赫兹，通常较宽的实时带宽通常为几十兆赫兹，当然目前带宽最宽的FSW频谱仪可以达到500兆赫兹。而示波器的实时带宽为其实时取样的有效模拟带宽，一般为数百兆赫兹，高的可达数千兆赫兹。
图 频谱仪
这里需要指出的是，大多数的示波器在垂直刻度设置不同时，其实时带宽可能并不一致，在垂直刻度设置到最灵敏时，其实时带宽通常会下降。
从实时带宽来说，示波器普遍优于频谱仪，这对于某些超宽带信号分析尤其有好处，特别是在调制分析上有着无可比拟的优势。
2、动态范围
动态范围指标因其定义不同而有所不同，很多情况下，动态范围被描述为仪器测量最大信号和最小信号的电平差值。当改变测量设置时，仪器测量大信号和小信号的能力是不一样的，例如频谱分析仪在衰减设置不一样的情况下，其测量大信号所带来的失真是不一样的。在这里，我们讨论仪器能够同时测量大小信号的能力，即在不改变任何测量设置的情况下，示波器和频谱仪在合适设置情况下的最佳动态范围。
对于频谱仪来说，在不考虑相位噪声等近端噪声和杂散情况下，平均噪声电平、二阶失真、三阶失真是制约动态范围的最主要因素，以主流频谱仪的技术指标计算，其理想动态范围约为90dB（受二阶失真限制）。
大多数的示波器由于受其AD有效取样位数和噪声底的限制，传统示波器的理想动态范围通常不超过50dB。（对于R&SRTO示波器，在100KHzRBW时，其动态范围可高达86dB）
图 示波器
从动态范围来看，频谱仪要优于示波器。但这里要指出的是，这对于常在信号的频谱分析来说确实如此，然而示波器的频谱是同一帧数据，频谱仪的频谱大多数情况下都不是同一帧数据，因而对于瞬变信号来说，频谱仪可能无法测量到。而示波器发现瞬变信号（信号满足动态范围的情况下）的概率要大得多。
3、灵敏度
这里讨论的灵敏度，是指示波器和频谱仪所能测试到最小信号的水平。这个指标与仪器设置紧密相关。
对于示波器而言，示波器在Y轴设置至最灵敏档时，通常为1mV/div时示波器所能测试到最小信号，抛开端口不匹配等因素来看，示波器的信号通道产生的噪声以及轨迹不稳定带来的噪声是制约示波器灵敏度的最重要因素。
从图一中我们可以看出，因为采样点数的增加，频谱噪声底可以下降到比较理想的程度。然而，当在时域已经无法清晰准确的再现信号时，在频域就产生了非常多的杂波，这就限制了我们观测小信号的能力。

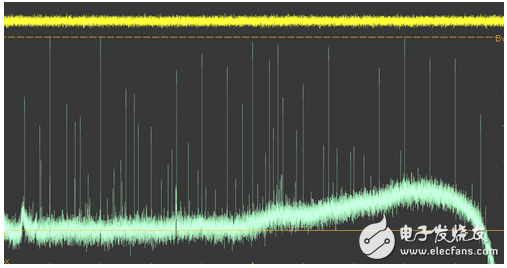

图1 受噪声影响的的灵敏度限制
大多数示波器与图一所示一样，能够稳定测量0.2mV的信号，对应到频域，这相当于-60dBm的水平。事实上，示波器能否准确的测量小信号，不仅与垂直系统的灵敏度有关，还与X轴的抖动、触发灵敏度等性能有关。
