2020年02月12日 | 一文了解什么是手持示波器

2020-02-12 来源：elecfans

手持示波器是一种手持式的电子测量仪器，用于显示被测量的瞬时值轨迹变化情况，具有携带方便、操作简单等特点。它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。它利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。手持示波器携带方便、操作简单，能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。目前知名的手持示波器厂家主要有：中国麦科信（Micsig）、美国福禄克（FULKE）等。

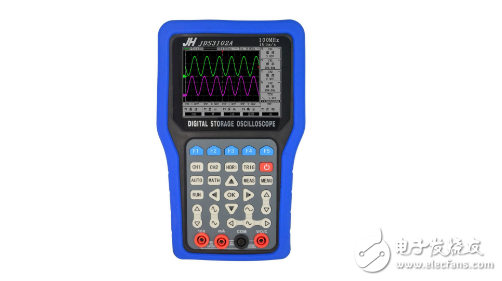

一文了解什么是手持电容器

捕获方式：

峰值检测－以每两个采样周期为一个峰值检测周期，在周期内采样最大、最小值，以此作为采样点，组成波形。本捕获方式应用于捕获高频和随机毛刺。在5μs/div～5s/div的所有时间分度下，可捕获窄至10ns的毛刺。

取样－等时间间隔的数据取样。

平均值－平均计算2至512（可选）捕获的波形数据。

包络－在一次或多次捕获信号上获得的最大/最小值。

触发系统：

1、主要触发方式－自动（支持 0.5s/div和更慢的滚动模式）、正常。

2、触发类型

边沿－常规式电平驱动触发。任何通道上的正负斜率。耦合选择：DC 、噪声抑制、高频抑制、低频抑制。

脉冲触发－外触发－支持5MHzTTL电平，可选200mV～2V触发电平；

视频－可选择视频的场（Field）或行（Lines）上触发，在NTSC、PAL或SECAM广播标准视频上触发；

马达触发：触发于3和5级脉宽调制功率信号，此项功能仅在THS720P中采用。

3、触发源：任意通道、外触发通道、外触发通道/5、市电；

4、触发显示：可以显示触发电平；

5、游标系统：

类型：水平线、垂直线、成对线；

游标测量：Δ伏特、Δ时间、1/Δ时间（Hz）、度（相位）。

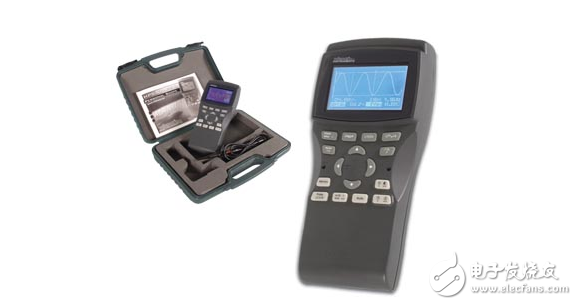

一文了解什么是手持电容器

手持示波器的功能分类：

1、具有谐波分析功能的手持示波器。

2、具有功率分析功能的手持示波器。

3、具有记录仪功能的手持示波器。

4、单通道50K存储的手持示波器。

5、具有信号发生器，万用表，记录仪等多种功能的手持示波器。

手持示波器的应用领域：

1、现场维修-工业方面或电子方面。

2、工厂内部维护和维修。

3、安装和运行监测。

4、工业过程测试。

5、质量控制。

6、用于研发和实验室-工程师或技术员。

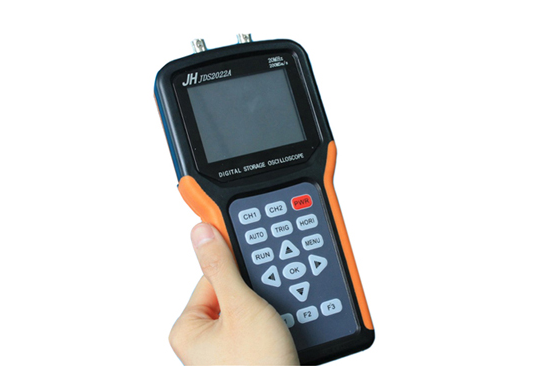

一文了解什么是手持电容器

手持示波器瞬时值轨迹变化
