2020年02月18日 | 解析vivo的5G多天线技术
2020-02-18 来源：爱集微
在2019年发明专利授权量名列第9位的维沃移动通信有限公司（vivo）申请的5G发明专利已经累计有近2000项，并有多款5G手机已经实现了量产和商用。
vivo在2019年推出的iQOO Pro 5G版和NEX35G两款手机产品中，都搭载了vivo自主研发的多项5G技术，其中，在5G多天线技术方面，iQOO Pro5G版在信号的接收和增强上，首次设计出6天线方案，这是vivo首创、独有的5G技术方案，该技术在机身的上下左右两侧安置了6根5G天线，令手机在信号接收率上提高了20%。
未来的5G技术中，通信系统中的网络设备会采用在循环前缀（Cyclic Prefix, CP）正交频分复用（Orthogonal Frequency Division Multilexing, OFDM ）波形下基于码本的多流传输技术。对于支持多天线的终端设备，由于受限于各厂家不同工艺设计，天线摆放位置、终端设备间的天线端口之间的相干情况也各不相同，如果采用现有的传输码本的确定方法，在某些场景下就会影响通信系统的性能。
为了解决这个问题，vivo在17年11月17日申请了一项名称为“确定上行多天线传输码本的方法、网络设备”的发明专利（CN109802711A），申请人为维沃移动通信有限公司。
下面我们通过此项专利来了解一下vivo自主研发的5G多天线技术。

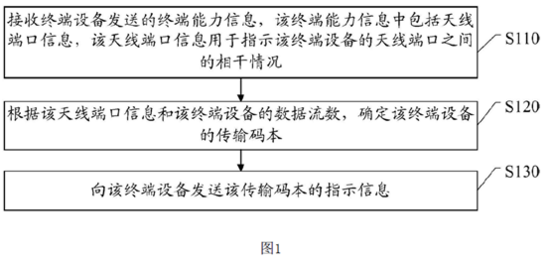

参照图1，图1是该专利中网络设备确定上行多天线传输码本的方法流程图。
该方法可以包括：
S110，网络设备接收终端设备发送的终端能力信息，该终端能力信息中包括天线端口信息，该天线端口信息用于指示该终端设备的天线端口之间的相干情况。例如，该天线端口信息指示终端设备的天线是全相干（Full Conherence）的、部分相干（PartialCoherence）的还是完全不相干（Non-Coherence）的。
S120，网络设备根据该天线端口信息和该终端设备的数据流数（例如传输层数），确定该终端设备的传输码本。
步骤S120具体可以实现为：
根据天线端口信息、该终端设备的数据流数以及该终端设备的数据流映射到的天线端口，确定该终端设备的传输码本。终端设备的数据流数以及终端设备的数据流映射到的天线端口，可以统称为该终端设备的数据流信息。
该传输码本可以包括天线选择码本，或者该传输码本是基于该天线选择码本确定的。相对应地，网络设备则根据该天线端口信息和该终端设备的数据流数，确定该天线选择码本。
举例来说，如果天线端口信息指示终端设备的天线是完全不相干的，则天线选择码本即为传输码本。如果终端设备的天线是部分相干的，则传输码本是基于天线选择码本确定的码本。
进一步地，传输码本可以包括天线选择码本和相位匹配码本，或传输码本是基于天线选择码本和相位匹配码本确定的，而相位匹配码本可以根据数据流映射到的天线端口对应的传输信道的相位，确定相位匹配码本。这样网络设备可以根据确定的天线选择码本和相位匹配码本确定传输码本。
假设终端天线端口相关关系实现规定：当部分相干时，假设多个端口中的某两个端口是相干的，从码本索引号中选择相应码本。当完全不相干时，所有端口各不相关，从码本索引号中选择相应码本。网络设备确定出终端设备的传输码本之后，向终端设备发送的指示信息指示索引值，终端设备根据具体的索引值和码本索引号即可以确定出传输码本。
S130，网络设备向该终端设备发送该传输码本的指示信息。
举例来说，假设终端设备有4个天线端口，依次标识为port1，port2，port3，port4。当终端支持部分相干时，假设port1和port3是相干的；port2和port4是相干的；假设终端设备的数据流为3，则天线选择码本只可能是：
当2个数据流映射到的相干的天线端口相同时，相位匹配码本只可能是：
且另一个数据流映射到其他天线端口，相位匹配码本可以为：
中的任意一种，则针对这种情况，总共有16种码本，网络设备可以通过4bit的指示信息指示终端设备的传输码本。
本专利的上述技术方案，通过基于终端能力信息中的天线端口信息以及终端设备的数据流数，确定终端设备的传输码本，使得为终端设备确定的码本与终端设备的天线端口之间的相干情况匹配，从而提升了通信系统的性能。
以上就是vivo的5G多天线技术中如何确定上行多天线传输码本的技术方法的介绍。据报道，在接受媒体采访时，vivo的射频高级总监崔献表示，6天线设计是兼顾了当前5G终端外观的挑战和5G每支天线具体的辐射的性能，折中后所做的设计。vivo首款商用5G手机iQOO Pro售价低于4000元，成为国内售价最亲民的5G手机，消费者也纷纷给予该机“真香机”的称号。
