2020年02月24日 | 一次能充四台手机!——OPPO立体式无线充电器

2020-02-24 来源：爱集微

随着无线充电技术的发展和普及，越来越多的电子设备，如手机、平板电脑、智能手表等移动终端使用无线充电技术。

无线充电技术一般是充电器中的线圈发出电磁场，而移动终端中的线圈在该电磁场中产生感应电流，进而对该移动终端进行充电。现有无线充电器一般是仅能对单个移动终端进行充电，这种充电器已经无法满足用户使用。

而当前支撑多个移动终端同时充电的无线充电器，一种是平面板状，会占用较大的面积，使用不方便。另一种是立体式，一般是在机壳的周边设置多个充电位，而由于同样的充电器中线圈位置也是固定，导致仅适合对特定尺寸的移动终端进行充电，适应性差。

针对这些问题，OPPO在19年8月9日申请了一项名为“立体式无线充电器”的实用新型专利（申请号：201921292625.4），申请人为OPPO（重庆）智能科技有限公司。

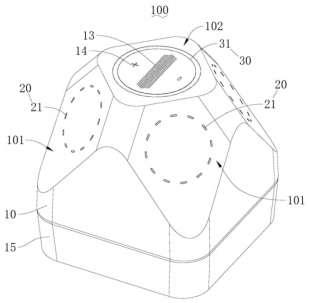

如上图所示，为立体式无线充电器的结构示意图，立体式无线充电器100包括机座10和多个无线充电线圈41，各无线充电线圈41安装在机座中。机座的周边具有多个斜面101，各斜面倾斜于该机座的高度方向。

各斜面呈朝向该机座的中部倾斜设置，机座中于各斜面对应的位置分别设有无线充电线圈，从而在各斜面上放置移动终端90时，可以通过相应的无线充电线圈对移动终端90进行无线充电。各斜面上分别设有悬固结构20，悬固结构用于增加阻尼，如增大摩擦力、增大吸附力等，从而当移动终端放置在斜面上时，该斜面上的悬固结构可以将移动终端固定在该斜面上，以将移动终端悬置在该斜面上，防止移动终端从斜面上滑落。

该结构可以方便将不同尺寸移动终端上的无线充电位与斜面上对应的无线充电线圈对应，以便对移动终端充电，适应性好，移动终端可以放置在任意斜面上进行充电，使用方便。

如上图为移动设备放置于立体式无线充电器上的真实情景图，通过在斜面上设置防滑硅胶垫21，当移动终端放置在斜面上时，防滑硅胶垫支撑住移动终端，并且移动终端的重力一部分解为平行于斜面向下的力，另一部分分解成垂直于斜面的力，进而使防滑硅胶垫与移动终端之间形成摩擦阻力，使该摩擦阻力大于移动终端平行于斜面向下滑动的力，以将移动终端悬置支撑在斜面上。防滑硅胶垫在一个立体式无线充电器上设置有多个，且多个防滑硅胶垫环绕相应斜面对应的无线充电线圈设置。而这样设置的好处，则是可以通过斜面上的多个防滑硅胶垫来提示该斜面对应的无线充电线圈的位置，方便将移动终端的无线充电位与斜面上无线充电线圈对应上。

接下来我们再来看看该机座的内部构成是怎么样的。

如上图所示为立体式无线充电器的机座的剖视结构示意图，机座包括多个倾斜设置的斜板11，各斜面为斜板的外表面，各斜板上开设有分别安装各防滑硅胶垫21的安装孔111。在各斜板上开设安装孔，以安装相应防滑硅胶垫，以将各防滑硅胶垫更稳定安装固定在相应斜面上。

并且该结构可以将防滑硅胶垫设置较厚，这样在移动终端放置在斜面上时，可以使各防滑硅胶垫具有更大的形变，以增大与移动终端的摩擦力，更好的防止移动终端滑落。具体的局部细节图如下所示：

各防滑硅胶垫21的底部凸设有定位肋211，以使各防滑硅胶垫的横截面呈T型结构。各安装孔111呈配合容置相应防滑硅胶垫的阶梯状，以便更好的固定住各防滑硅胶垫。各防滑硅胶垫的顶部凸出安装孔，则在移动终端放置在斜面上时，防滑硅胶垫可以支撑住移动终端。

利用无线线圈进行充电，同时摒弃了传统的平面式充电板布局方式，利用防滑垫以及合理的倾斜面来放置手机，从而借用立体的结构达到了可以在有限的空间中完成给多个设备进行无线充电的目的。以上就是OPPO带来的立体式无线充电器，OPPO的快充技术向来出名，看来除了不断地对于有线充电技术进行精炼以外，OPPO在日益完善其无线充电技术和移动设备结构领域的专利布局，期待OPPO能给我们带来更多的惊喜！

OPPO 立体无线充电器
