2020年02月26日 | M1808 AI核心板AI算力性能有多强

AIoT概述

AIoT(Artificial Intelligence & Internet of Things)中文译为人工智能物联网，是将人工智能(AI)与物联网(IoT)两者有机结合的一种技术。AI在这个系统中充当了大脑的角色，赋予了物联网更多的可能性，将万物互联提升到万物智联，如目前的智能医护助手、人体测温摄像头、智能配送机器人都是在AI的加持下得以实现。

据2019年的市场调查报告显示，2020年中国AIoT硬件市场及相关产业的规模将突破万亿元。目前AIoT的主流方案以边缘计算和云计算结合为主，相比之下，边缘计算有部署灵活、稳定性强、网络依赖度低、安全性强更有利于保护隐私的特点。作为布局AIoT的重要产品，ZLG发布了M1808 AI核心板。本文将针对M1808核心板的AI性能参数做具体讲解。

M1808平台简介

M1808平台是由M1808-T核心板和M1808-EV-Board评估底板组成，是基于Rockchip 的RK1808 AIoT处理器开发。RK1808处理器芯片采用CPU（Central Processing Unit，中文译为中央处理单元）+NPU（Network Process Unit，中文译为神经网络处理单元）双架构，其中CPU为1.6GHz双核Cortex-A35架构，NPU的峰值算力高达3.0TOPs，支持INT8/INT16/FP16混合运算，最大程度兼顾性能、功耗、运算精度，支持TensorFlow/MXNet/PyTorch/Caffe等一系列框架的网络模型转换，兼容性强。VPU视频处理单元支持1080P视频编解码，支持麦克风阵列，并具有硬件VAD功能，支持低功耗侦听远场唤醒，还支持摄像头视频信号输入，并具有内置ISP。M1808平台具有高性能、低功耗、易编程、集成NPU等特点。

AIoT硬件平台AI性能对比

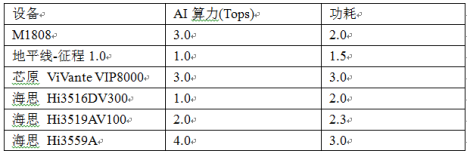

算力和功耗是衡量硬件平台AI性能的重要参数。为了充分验证M1808的高性能、低功耗特点，表格1提供了M1808与其他产品的AI性能参数对比。通过对比可知，M1808 AI核心板能够最大程度的兼顾算力与功耗。这也使其在AIoT硬件平台上具有领先地位。

表格 1

常见AI功能的算力花销

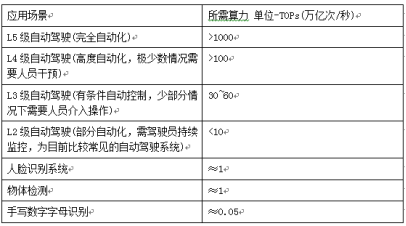

考虑到读者对3.0 TOPs的算力很难有一个清晰的概念，在表格2中我们列出了常见AI功能所需要的算力花销：

表格 2

由表格可知，除了自动驾驶这种多模型融合、实际场景十分复杂多变的情形，大部分单一功能的实现所需的算力要求在1TOPS这个数量级。M1808作为目前具有代表性的嵌入式AI平台，具备了3.0 TOPs的基础算力，基本可以满足大部分场景的使用，如人脸门禁、扫脸支付、智能餐桌等。此外，如果对照片处理的实时性要求不高，比如山火识别，面对这种对网络模型的查全率要求很高的场景，就可以使用上结构更深的模型，来达到精度更高的效果。

神经网络推理速度

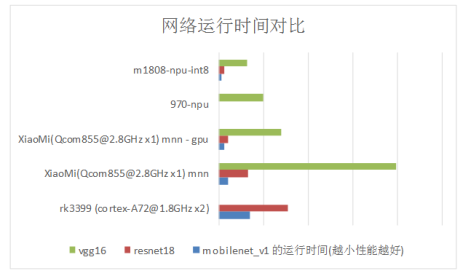

为了更直观地认识M1808的AI计算能力，在图表1中，我们分别在三种相同的神经网络模型下，对比M1808与常见手机芯片的网络神经网络运行时间。运行时间的长短可以反应出硬件平台AI计算能力。可以看到，对比当今主流的手机芯片，M1808的AI算力也毫不逊色，足以满足大部分AI功能需求。

图表 1

软件层面

除了提供强大的AI算力，M1808也提供了对应的AI开发套件来支持研发人员的开发工作。目前M1808的套件支持主流的tensorflow、tensroflow lite、caffe、darknet、onnx、pytorch等框架训练的模型，可以对其进行模型转换以便将模型部署到开发板上，我们还提供了自动量化及模型运行效率的评估功能，减少模型适配的工作量。

同时，M1808也提供了一些常用的AI模型可供开发人员调用，目前支持以下功能：人脸识别，司机疲劳驾驶检测系统，人脸关键点定位，人脸检测，物体检测，物体分类，纽扣方向的功能。目前的人脸识别精度在lfw上达到了99.7%，一万人脸库的情景下达到每秒10帧左右，支持年龄跨度、人脸部分遮挡和摘戴眼镜等户外及室内场景，更多的功能正在开发测试完善中，敬请期待。

以上即为M1808的算法算力性能介绍，大家是会能够真切的感受到这款AI核心板的性能呢？若是想了解我司基于M1808提供的算法可查阅往期文章《立功科技嵌入式平台“软”实力——人脸识别算法篇》，若是再想更近距离的感受M1808性能的强大，欢迎咨询小致，可有机会实际感受M1808 AI核心板的强劲性能。

M1808 AI核心板硬件性能

近年来，随着人工智能技术的不断发展，相应的AI算法与产品方案也层出不穷。但是技术门槛高，产品稳定性参差不齐成为了制约行业发展的主要瓶颈。M1808 AI核心板是ZLG布局AI及计算机视觉领域的重要产品，旨在为用户提供“嵌入式”+“AI”解决方案平台，以AI算法赋能传统嵌入式硬件，除了提供稳定可靠的硬件平台之外，同时免费提供基于各种应用数据集训练的AI算法，极大降低了“嵌入式”和“AI”的开发门槛。

在当前热门的人脸识别领域，ZlG将人脸识别算法免费植入M1808 AI核心板中，为用户提供“硬件+软件+算法”系统化解决方案。这一方案既能够满足客户快速开发的需求，又能最大程度保证验证结果的精准度，可广泛应用于火车站、安检卡口、校园、小区、写字楼等出入管理场景。

本文将从主控平台，配套硬件以及检测Demo这三个方面对ZLG人脸识别解决方案做具体介绍。

主控平台

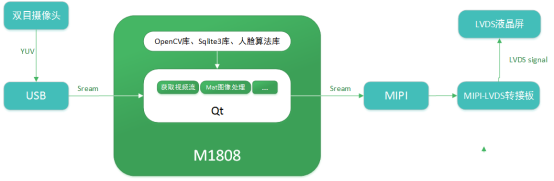

人脸识别的应用领域广泛，但解决方案的框架大体类似。ZLG紧跟行业发展，归纳出如下图所示人脸识别方案的框图。

由框图可知，主控平台选择ZLG最新推出的M1808 AI核心板。作为一款面向人工智能开发平台的产品，M1808在视觉处理方面有着高运算速率、高运算精度以及低功耗的高性能表现。

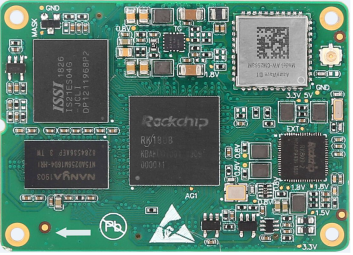

图1.2 M1808核心板产品

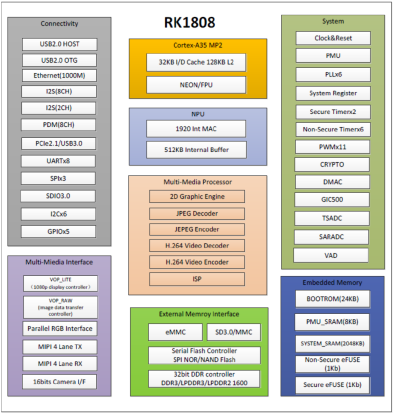

如上图所示，M1808 AI核心板板载1.6GHz双核64位Cortex-A35架构的处理器RK1808，集成NPU峰值算力可达3.0TOPs，支持INT8/INT16/FP16混合运算，最大程度兼顾性能、功耗、运算精度，并支持TensorFlow/MXNet/PyTorch/Caffe等一系列框架的网络模型转换，兼容性强。其VPU视频处理单元支持全格式的1080P视频编解码，支持摄像头视频信号输入，并具有内置ISP。如图1.3所示为RK1808芯片功能方框图。

图1.3 处理器RK1808功能方框图

核心板整体功能特点一览：

MPU采用高性能64位的Cortex™-A35处理器RK1808，工作频率可达1.6GHz；

集成 32KByte 一级指令缓存；集成 32KByte 一级数据缓存；

集成NPU（神经网络处理单元）协处理器；

支持最大1920 Int8 MAC operations per cycle；

支持最大64 FP16 MAC operations per cycle；

支持最大192 Int16 MAC operations per cycle；

512Kbyte内部缓冲空间；

支持支持全格式的H.264 1080p@60fps解码和H.264 1080p@30fps编码；

集成高品质的JPEG编/解码器；

内存：1GByte DDR4 SDRAM；

存储：4GByte eMMC；

Linux操作系统。

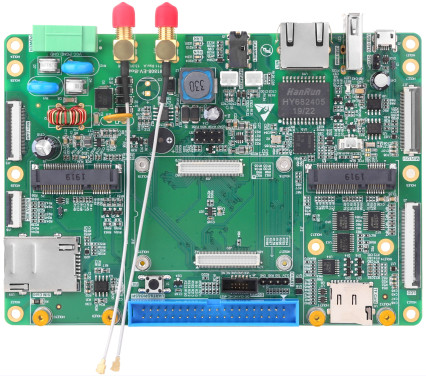

如图1.4所示为M1808_EV_Board评估板产品图片。

图1.4  M1808_EV_Board评估板产品

配套硬件

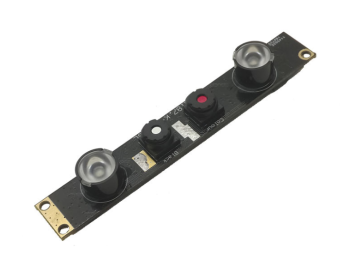

图像数据采集方面，M1808_EV_Board评估板为开发用户提供了1路CSI摄像头接口和1路可扩展USB接口。人脸检测识别方案可以选用USB接口的双目摄像头，以支持具有活体检测功能的人脸识别算法库。双目摄像头如图1.5所示。

图1.5  双目摄像头

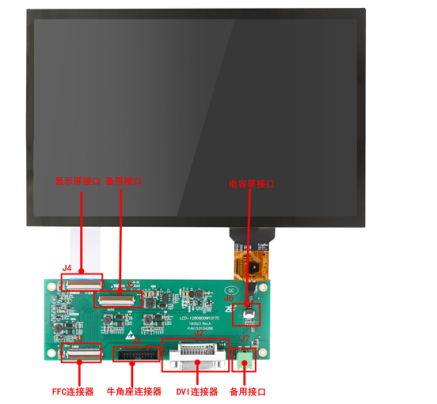

图像显示方面，M1808评估板为用户提供MIPI-DSI接口和RGB接口两种液晶显示接口。本文介绍的人脸识别Demo运行显示是采用一款由ZLG生产的10.1寸LVDS接口的液晶显示屏LCD-1280800W101TC，如图1.6所示。摄像头采集的人脸将会以实时方框形式在液晶屏上标记显示。

图1.6  LCD-1280800W101TC 10.1寸LVDS液晶显示屏套件

人脸识别检测Demo

开发环境搭建

将M1808平台的交叉编译工具m1808-sdk-1.0-ga.tar.gz拷贝至开发主机Ubuntu下，并执行如下命令解压安装：

$ sudo mkdir -p /opt/zlg

$ sudo tar -xf m1808-sdk-1.0-ga.tar.gz –C /opt/zlg

在用户配置文件~/.bashrc中添加如下语句，保存后重新打开终端就可以直接使用该平台工具链，完成工具链环境搭建：

$ export PATH=/opt/zlg/m1808-sdk-1.0-ga/host/bin:$PATH

Demo程序

Demo采用Qt图形界面开发框架。在工程文件中添加OpenCV库、Sqlite3库和由ZLG算法团队研发的人脸识别算法库等相关库，之后内部程序通过调用相关库提供的各种接口，包括数据存储、模型构建初始化、人脸检测、人脸比对等API进行相关人脸检测识别功能的实现。

例如有关人脸检测功能实现，先定义rockx_handle_t类型的句柄，通过操作该句柄调用如下API完成指定功能模块的初始化：

rockx_ret_t rockx_create(rockx_handle_t* handle,rockx_module_t m,void* config,size_t config_size);

再调用人脸检测API实现人脸检测功能：

rockx_ret_t rockx_face_detect(rockx_handle_t handle,rockx_image_t* in_img,rockx_object_array_t* face_array,rockx_async_callback callback);

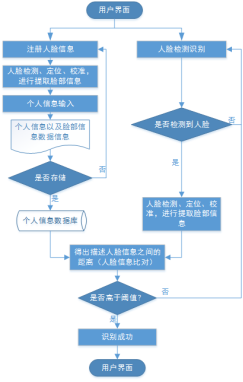

Demo整体流程框图如下图1.7所示：

图1.7  Demo程序流程图

Demo效果

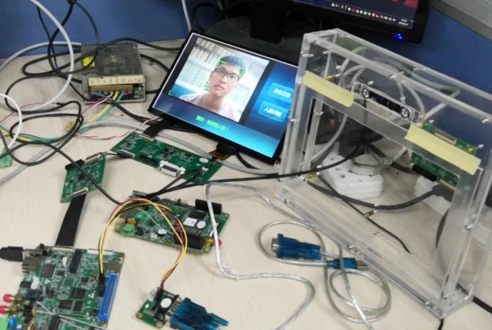

实际检测的人脸以绿色选框标记出来，Demo运行显示效果展示如图1.8所示：

图1.8  Demo展示效果

M1808 AI核心板在不同维度的卓越硬件功能，使其具备了成为一款高端产品的基本要素。相信这款产品对于构建智能物联系统，助力创造AIoT无限可能会有很好的推动作用，ZLG未来也将致力更多此类优质产品的研发。
