针对七电极电导率传感器的基本原理和特点进行了阐述，根据传感器本身物理特性以及高精度测量的要求，设计了能够满足低温漂、高精度、速度快的测量电路。采用D/A、A/D等集成电路芯片去实现对传感器的精确驱动和高速采样，相比于传统方式，驱动的频率和电压更加准确，并且容易更改，采用高速采样可以避免信号在调理过程中出现的失真。通过实验验证了电路的测量效果。

电导率测量在工业生产、环境监测、海洋资源开发等领域有着广泛的应用，准确快速地电导率测量方法对海洋研究、环境保护等方面都有着重要意义。电导率传感器根据工作原理主要可分为电极式电导率传感器和电磁式电导率传感器。电磁式电导率传感器是根据电磁感应原理进行测量，通过感应电动势的变化反应电导率的变化；电极式电导率传感器是根据电解导电原理进行测量，通过被测液体电阻的变化反应电导率的变化。电极式电导率传感器因其响应速度快、精度高的优点而得到广泛关注。文章分析了七电极电导率传感器的工作原理并设计了测量电路。

工作原理及概述

七电极电导率传感器是电极式电导率传感器中精度较高的一种，同时具备了三电极与四电极的优点。七电极电导率传感器的电导池实现“电流”电极和“电压”电极的分离，可减少电极极化阻抗、导流空间大、响应时间快，实现了电导率的快速测量；七电极电导率传感器的电导池两端有两个接地电极，可以有效屏蔽电导池外的影响，使测量结果不受电导池外界的干扰，而且测量过程中无需水泵，同样能够保证高精度测量。

1.1七电极电导率传感器原理分析

七电极电导率传感器示意图如图1所示，它由镶嵌在石英玻璃上的7个铂金属环组成，电极1～4、电极4～7分别组成两组测量单元，电流通过公共电极4流入，通过接地电极1和电极7流出，电流流过电导池时会在电极2、3和电极5、6产生电压。在电极4和地之间加上一个恒定的电压，通过测量流经公共电极的电流的变化就可以反映出电阻的变化，进而计算出电导池内溶液的电导率。

七电极电导率传感器原理及测量电路分析

1.2测量系统概述

为实现高精度的七电极电导率传感器测量电路，在设计电路时主要考虑以下几个方面：（1）减少使用模拟器件，减少因使用模拟器件而引入的噪声，利用高速采样提取信号的信息并进行相关计算。（2）A/D和D/A使用同一基准，因为电导率是通过驱动电压和取样电阻两端电压的比值计算出来的，即使基准有一定的变化，也不会对测量结果产生影响。（3）系统中使用的器件选用低温漂、高精度的器件，特别是驱动七电极的运放和取样电阻。

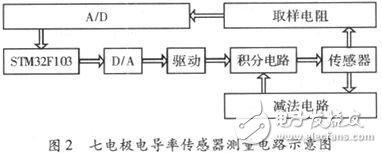

测量电路系统示意图如图2所示。微控制器STM32F103控制D/A产生固定频率和电压的信号，通过由积分电路和减法电路形成的恒压源，对七电极电导率传感器进行驱动，电流流过取样电阻，形成的电压值反映了电导率的值，电压经A/D进行模数变换，采样得到的A/D值通过算法处理得到电导率值。

七电极电导率传感器原理及测量电路分析

系统采用STM32F103作为控制器，STM32F系列属于中等容量增强型、32位基于ARM核心的带64或者128kB闪存的微控制器，具有USB、CAN、7个定时器、2个ADC、9个通信接口，广泛应用于各种工业控制系统、测量仪表等。
