一、有线充电的类型和原理

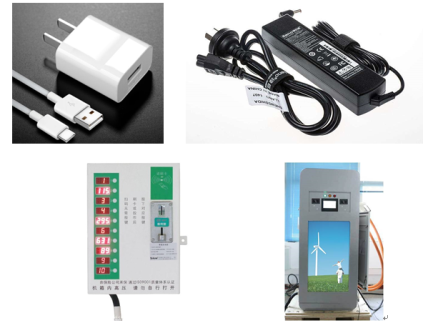

有线充电的方式大家一定不陌生了，日常生活中的很多场合都用到了有线充电，如手机充电器、电脑适配器、电瓶车充电站、电动车充电桩等等。

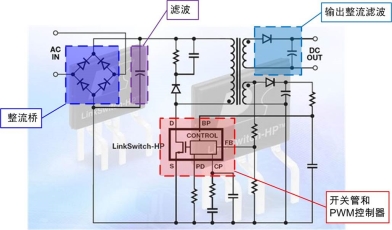

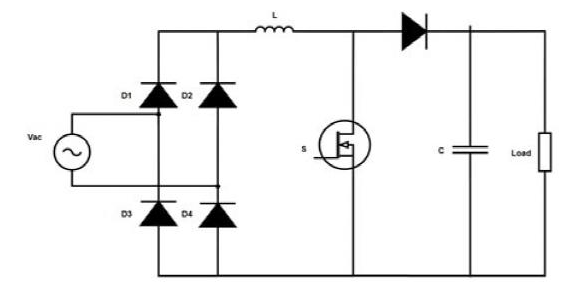

有线充电的原理并没有什么神秘之处，其基本原理就是一个AC-DC的电源电路，如下图所示，其电路往往由整流桥、滤波电路、开关管和PWM控制器、输出整流滤波等部分组成。针对不同功率、不同电压输出的需求，调整电路中的器件参数，PWM控制，输出变比等。

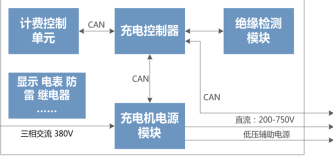

而像汽车充电桩之类较大型的充电设备，其工作原理与普通的适配器类似，但在基本的AC-DC之外，还有计费控制单元、充电控制器、绝缘检测模块、显示、电表、防雷等模块，不同的模块之间，充电桩与BMS之间还要通过CAN总线进行通信，保证整个充电的安全。充电桩的核心模块——充电机电源模块，其原理与上图AC-DC电路类似。

二、无线充电的类型和原理

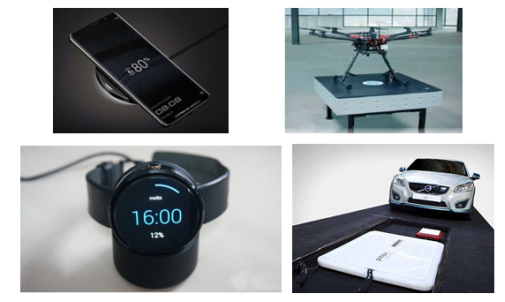

无线充电的方式也已经越来越多的被应用在各个领域，例如我们熟知的手机无线充电，手表无线充电，电动汽车无线充电，无人机无线充电等等。未来还会有更多的设备会应用到无线充电的技术。

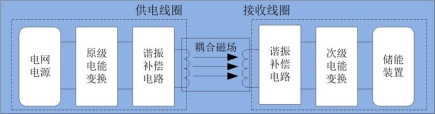

对于无线充电，其工作原理又是如何呢？如下图所示，无线充电的核心在于两个线圈，一个供电线圈和一个接收线圈，线圈通过非接触的方式进行电能传输（实现无线传输），供电线圈端由原级电能变换电路、谐波补偿电路组成，接收线圈由谐振补偿电路、次级电能变换电路组成，电能变换后输出信号给储能装置进行充电。两个线圈之间通过耦合磁场进行能量交换。此原理一般用于静止式无线充电，两个线圈不能离得太远，一般在50cm以内，耦合磁场的频率在几十千赫兹到几百千赫兹范围。除此之外还有一种磁谐振方式无线充电，可用于移动式无线充电，其无线距离可以做到50cm~5m，工作频率在几兆赫兹到几十兆赫兹之间。

三、两者的优劣对比

上面分析了有线充电和无线充电的原理和应用，那么这两种充电方式有没有优劣之分呢。我们先来对比一下两种充电方式的优缺点。

有线充电：有线充电方式因为充电设备与被充电设备必须接触，所以一定会有插头、插座此类的结构。因此会存在使用不方便，易产生火花、漏电，易磨损，触点可能发热、着火，功率受限等问题。但是有线充电的电能转化效率高，产品生产测试成熟，应用范围广泛，有线充电依旧是当前主要的充电方式。

无线充电：无线充电中充电器与被充电设备无需直接接触，使用方便，环境适应能力强，避免了物理接口所以不会有接口磨损，火花，漏电等问题，此外无线充电还可以实现高压、大电流、大功率充电。但当前无线充电的测试方案不完善，特别是无线部分的电能转化功率、效率测试等。

从未来的发展趋势而言，个人以为无线充电会有更大的前景，但是无线充电需要更好更完善的测试系统和方案，保证无线充电能更好更安全的为人们所用。

四、无线充电测试难点

无线充电越来越多的被应用在各个场合，无线充电的测试要求也越来越高。无线充电的测试项目包括

输入特性：输入电压和频率测试、输入功率测试、输入功率因数测试、输入电流谐波限值测试等；

输出特性：直流输出电压误差测试、直流输出电流电流测试、输出电压响应测试等；

互操作特性：WPT系统无偏移条件下的效率测试、WPT系统有偏移条件下的效率测试等；

保护特性：输入过压、欠压保护、过温保护、输出过压、欠压保护、输出短路等；

高频特性：电压响应、输出波形上升、下降时间测试、线圈参数、线圈电压等；

安全特性：接触电流、绝缘电阻、绝缘强度、长期稳定性测试等；

在众多的测试项目中，最难测试的是无线部分的功率传输，我们先来看一个表格

我们可以发现，频率相同情况下，功率因数越低，延时误差要求越高；功率因数相同的情况下，频率越高，延时误差要求越高。如85KHz情况下，功率因数为0.2时，1%精度的延时误差为3.59ns，而我们常用的电流传感器在测试85KHz信号时，原边信号与副边信号相位差可能都大于3.59ns，所以测试设备必须具备相位校准功能，否则根本无法准确测试无线端的功率和效率。

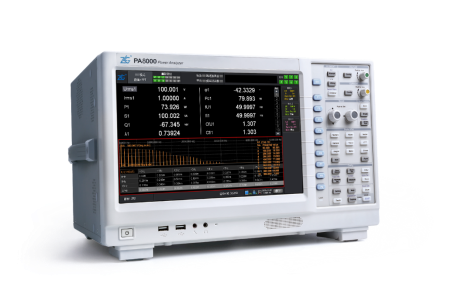

致远电子研发生产的PA8000功率分析仪，其基本精度可达0.01%，带宽高达5MHz,支持电压电流的相位校准，非常适合用于高频下的电功率测试，目前已经成功应用在多个无线充电环境当中。除了PA8000功率分析仪以外，致远也推出了整套的无线充电测试方案。

五、致远无线充电测试方案

致远电子开发的无线充电综合测试系统，能帮助用户高效的对无线充电产品的功能、性能和安全性指标进行高效、快速的测试。整个无线充电测试系统包括XYZ 三轴平台、机械运动控制、电源、负载和测试仪器，

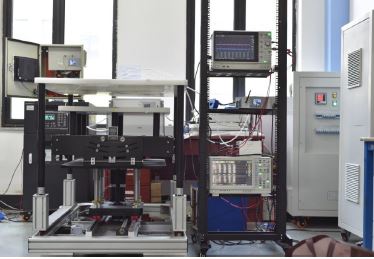

可以实现对无线充电产品约50项特性的自动化或者手动测试，对无线充电产品进行全面深入的评估，无线充电测试系统如下图所示。

有线充电无线充电
