2020年03月10日 | 两轮机动车尾灯的理想选择！ROHM开发出4通道线性LED驱动器“BD183x7EFV-M”
2020-03-10 来源：EEWORLD

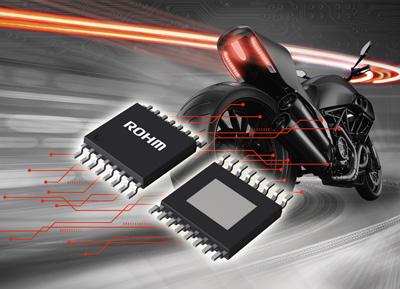

全球知名半导体制造商 ROHM（总部位于日本京都）面向两轮 / 四轮机动车中应用日益普及的 LED 尾灯（刹车灯、后尾灯）、雾灯、转向灯等，开发出内置 MOSFET 的 4 通道线性 LED 驱动器 IC“BD183x7EFV-M”（BD18337EFV-M / BD18347EFV-M）。
新产品采用了两项新技术，即 ROHM 独有的热分散电路和 LED 单独控制功能，有助于显著削减 LED 灯的电路板面积和应用的设计周期，能够为以印度为主的海外两轮机动车市场提供解决方案。
在削减电路板面积方面，利用独有的热分散电路，将以往各输出通道所需的热分散电路用引脚集约为 1 个引脚，从而通过小型 16pin 封装实现了 4 通道更高输出（150mA/ch）。同时，当点亮规格不同的车载 LED 灯时，以往需要两个 LED 驱动器来驱动，而采用 LED 单独控制功能，仅需 1 个驱动器即可驱动。
另外，在削减应用的设计周期方面，通过采用独有的热分散电路，使以往每个通道都需要的热设计如今仅需 1 次即可，因此，非常有助于减少热设计工时。同时，利用 LED 单独控制功能，在发生异常时有两种控制方式可选（可选择统一 OFF 控制或单独 OFF 控制），且支持世界各国的两轮机动车牌照灯安全标准，因此很方便在世界各国扩展机型。不仅如此，新产品还配备了可提高设计灵活性的时序亮灯用单独调光功能和保护 LED 驱动器及外围电路的各种保护功能。
本产品已于 2019 年 12 月起暂以月产 25 万个的规模投入量产（样品价格 500 日元 / 个，不含税）。前期工序的生产基地为 ROHM Hamamatsu Co.,Ltd.（日本滨松市），后期工序的生产基地为 ROHM Electronics Philippines Inc.（菲律宾）。
未来 ROHM 将继续开发有助于系统优化和节能的产品，不断为两轮和四轮机动车的技术创新贡献力量。
＜背景＞
近年来，在两轮 / 四轮机动车市场，从节能化和设计灵活性的角度出发，LED 车灯的应用越来越广泛，LED 灯的数量和亮度均呈现多样化趋势。
其中，在以两轮机动车为主要交通工具的亚洲地区，两轮机动车制造商希望能够进一步简化驱动尾灯和牌照灯的典型电路结构，以缩短开发周期并降低成本。然而，控制 LED 的 LED 驱动器存在热设计方面的问题，因此完全兼顾灯数、亮度、安全性及成本是非常困难的。
ROHM 分析了世界最大的两轮机动车市场 -- 印度市场的需求，开发出采用独有的热分散电路和 LED 单独控制功能两项新技术的 LED 驱动器，以解决该课题。

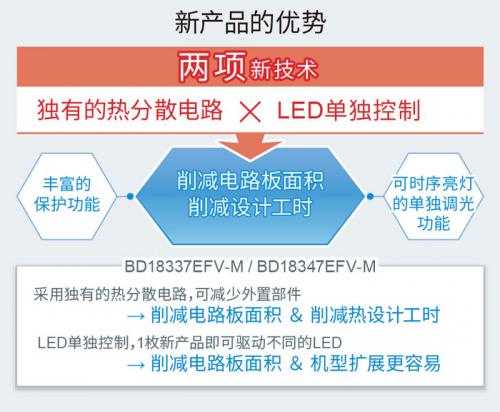

＜新产品特点＞
新产品采用了两项新技术：“热分散电路”和“LED 单独控制功能”，有助于显著削减 LED 灯的电路板面积和应用的设计周期。

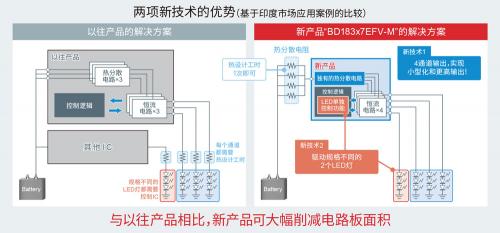

1. 有助于削减电路板整体的面积
1-1 采用热分散电路，
实现 4 通道输出的小型化和更高输出
新产品采用 ROHM 独有的热分散电路，将以往解决方案中各输出通道所需的热分散电路用引脚集约为 1 个引脚，从而使以往业界中最大只能实现 3 通道的 16pin 封装进一步实现了小型化，并实现了 4 通道更高输出（150mA/ch）。在使典型的车载尾灯配置 --4 路 LED 灯亮时，以往需要 2 个 LED 驱动器，而新产品仅需 1 个驱动器即可，可减少部件数量和电路板面积。
1-2 采用 LED 单独控制功能，
实现对不同规格的 2 个 LED 灯的驱动
以往产品要使规格不同的 2 个 LED 灯（比如尾灯和牌照灯）灯亮时，需要 2 枚 IC。
新产品配备了 LED 单独控制功能，因此仅 1 枚 IC 即可驱动规格不同的 2 个 LED 灯，IC 数量的减少有助于大幅削减电路板面积。
2. 有助于缩短应用的设计周期
2-1 采用独有的热分散电路，减少热设计工时
以往产品需要与通道数量相对应的热分散电路，在进行热设计时，需要在考虑到每个通道 LED 相应的热分散电阻的电气特性偏差的前提下，边确认整个电路边进行权衡设计。新产品采用独有的热分散电路，将热分散电路用引脚集约为 1 个引脚，从而使以往每个通道都需要的热设计仅 1 次即可，有助于减少热设计工时。

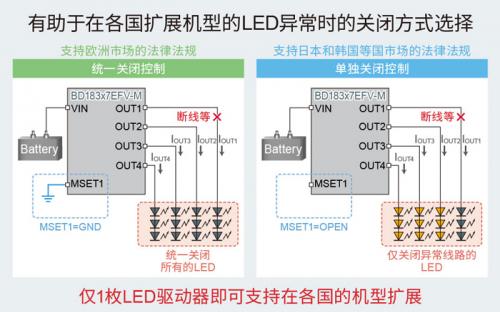

2-2 采用异常时的 LED 单独控制功能，支持在各国扩展机型
新产品内置有控制方式选择功能，当 LED 发生异常时，可选择所有通道关闭或单通道关闭。例如，当 1 路尾灯因断线等原因不亮时，可选择关闭其他所有的通道或者仅关闭断线的通道。各国发生异常时的两轮机动车牌照灯的安全标准不同，新产品可通过一种设置对应众多国家和地区的法律法规，因此在各国进行机型扩展时，可减少重新设计工时。
3. 配备能够提高设计灵活性的时序灯亮功能
新产品在 1 个封装中还搭载了能够实现时序灯亮的单独调光功能，仅需增加电阻器等外置部件，即可实现机型的多样化。
4. 配备异常时保护电路的各种功能
新产品具有丰富的保护功能，如异常时保护车灯的开路短路检测功能和每个通道的异常检测功能等。即使发生异常也能保护电路，防止 LED 驱动器和外围电路被损坏。
＜其他电气特性＞
＜应用示例＞
适用于
尾灯（刹车灯、后尾灯）
雾灯
转向灯
牌照灯
日间行车灯（Daylight Running Lamps）等两轮 / 四轮机动车的各种 LED 灯驱动。
