2020年03月12日 | 任务9：编写程序，实现“倒计时器”

本系列教程以AVR单片机为对象，介绍单片机的快速开发方法。

参考教材：《单片机技术及应用项目教程》 栾秋平 电子工业出版社 2019.6 第1版

本文介绍使用74HC595在LED阵列上，显示数字“0-9”的方法。

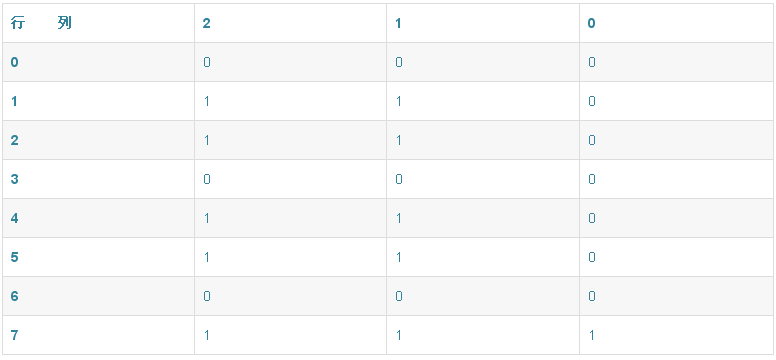

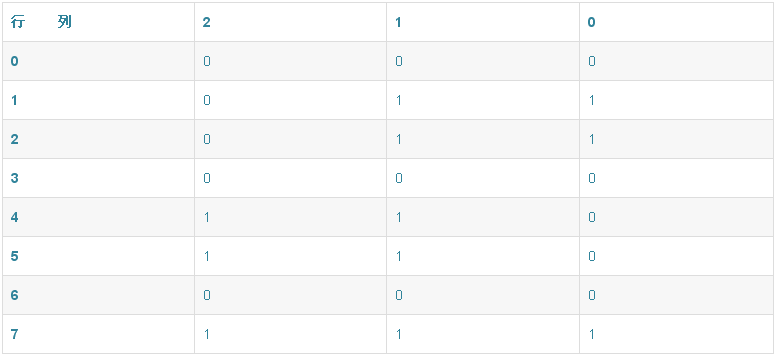

一、数字字模0-9

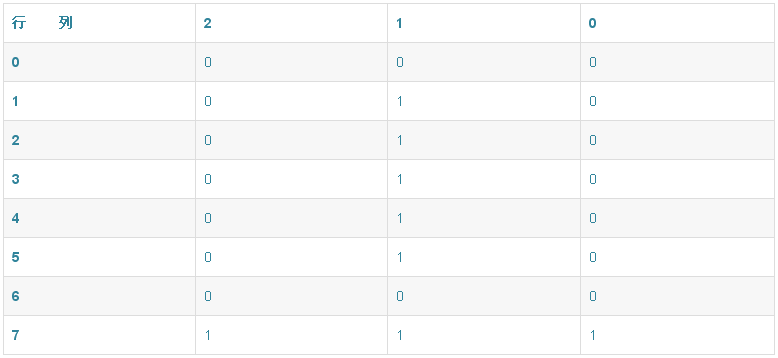

1、0的字模：0x80、0xB6、0x80

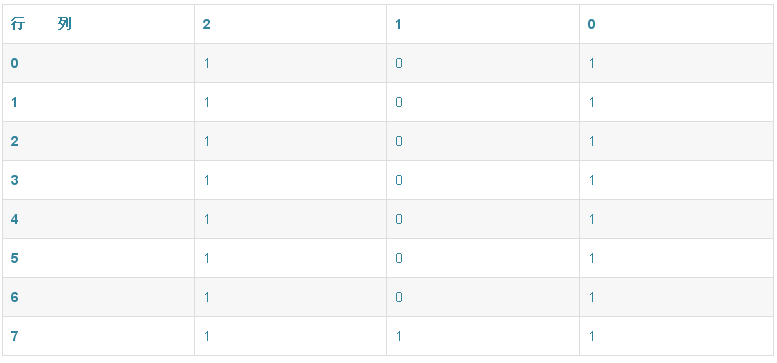

2、1的字模0xFF、0x80、0xFF

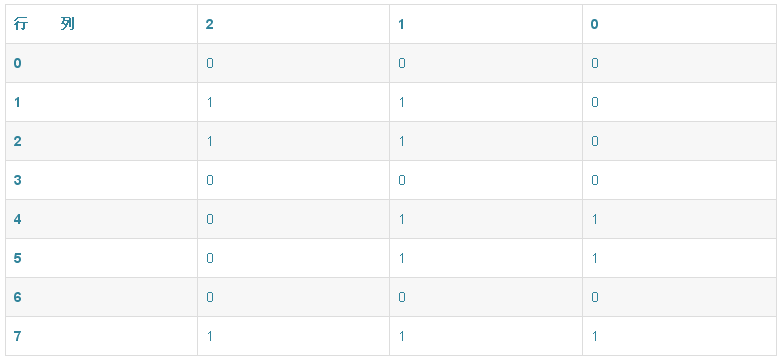

3、2的字模0x86、0xB6、0xB0

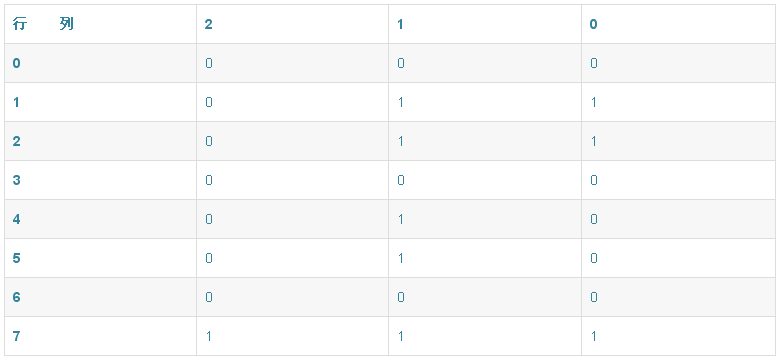

4、3的字模0xB6、0xB6、0x80

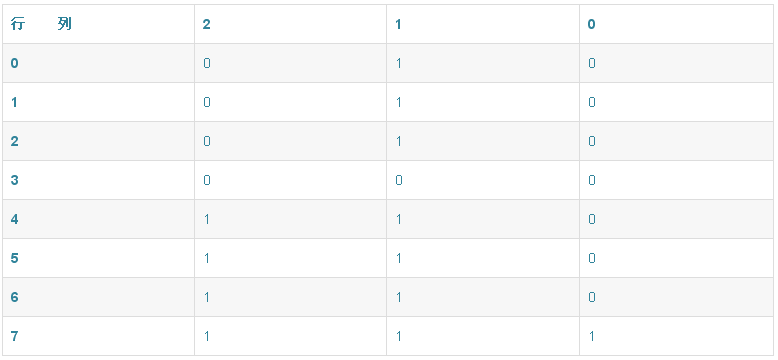

5、4的字模0xF0、0xF7、0x80

6、5的字模0xB0、0xB6、0x86

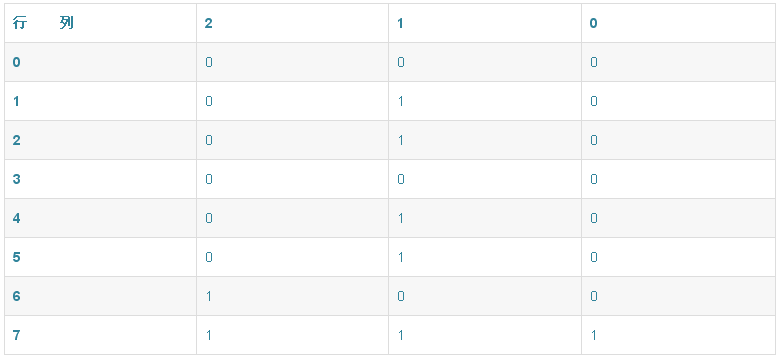

7、6的字模0x80、0xB6、0x86

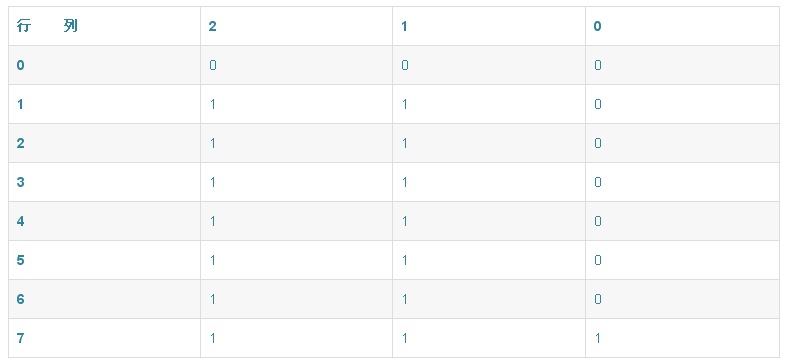

8、7的字模0xFE、0xFE、0x80

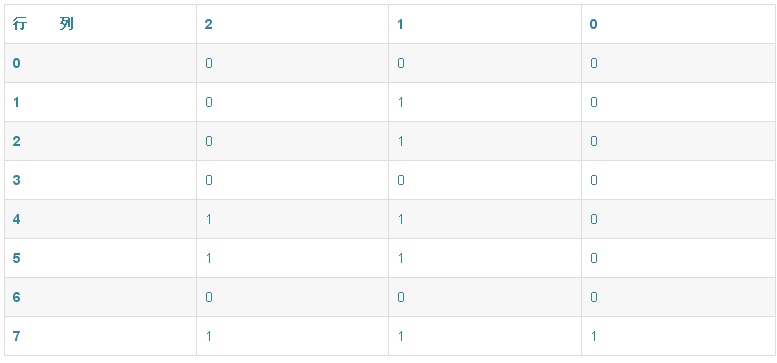

9、8的字模0x80、0xB6、0x80

10、9的字模0xB0、0xB6、0x80

二、编程实现倒计时

int main(void)

{

//定义局部变量

//目标板初始化，该函数会自动初始化相应的外设文件

TARGET_Init();

//初始化全局变量

//在上电时，执行的相应操作

//后台主循环

while(1)

{

/*

**********************************

在这里完成自己的项目逻辑

**********************************

*/

HC595_WriteByte(0xB0); //9

HC595_WriteByte(0xB6);

HC595_WriteByte(0x80);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0x80); //8

HC595_WriteByte(0xB6);

HC595_WriteByte(0x80);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0xFE); //7

HC595_WriteByte(0xFE);

HC595_WriteByte(0x80);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0x80); //6

HC595_WriteByte(0xB6);

HC595_WriteByte(0x86);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0xB0); //5

HC595_WriteByte(0xB6);

HC595_WriteByte(0x86);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0xF0); //4

HC595_WriteByte(0xF7);

HC595_WriteByte(0x80);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0xB6); //3

HC595_WriteByte(0xB6);

HC595_WriteByte(0x80);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0x86); //2

HC595_WriteByte(0xB6);

HC595_WriteByte(0xB0);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0xFF); //1

HC595_WriteByte(0x80);

HC595_WriteByte(0xFF);

HC595_SELECT;

TARGET_Delayms(1000, 1);

HC595_WriteByte(0x80); //0

HC595_WriteByte(0xBE);

HC595_WriteByte(0x80);

HC595_SELECT;

TARGET_Delayms(1000, 1);

/*

**********************************

喂狗语句，大部分工程项目都不应去除

**********************************

*/

#if INTERNAL_PERIPHERAL_WDT_MODE != 0

TARGET_WatchDogReset();

#endif

}

return 0; //永不执行

}

三、程序的优化

#ifndef HAL_H_

#define HAL_H_

//引脚定义

////////////////////////////////////////////////////////////////////////////////////

//PortB

#define IO_PB_DIR 0b00000000

#define IO_PB_OUT 0b00000000

////////////////////////////////////////////////////////////////////////////////////

////////////////////////////////////////////////////////////////////////////////////

//PortC

#define IO_PC_DIR 0b00000000

#define IO_PC_OUT 0b00000000

////////////////////////////////////////////////////////////////////////////////////

////////////////////////////////////////////////////////////////////////////////////

//PortD

#define IO_PD_DIR 0b00000000

#define IO_PD_OUT 0b00000000

////////////////////////////////////////////////////////////////////////////////////

//函数原型声明

void ShowNumber(uint8 u8_Number);

#endif /* HAL_H_ */

#include "../include.h"

//以下函数为工程项目中用到的函数

void ShowNumber(uint8 u8_Number)

{

uint8 u8_Line[3];

switch (u8_Number)

{

case 0:

u8_Line[2] = 0x80;

u8_Line[1] = 0xBE;

u8_Line[0] = 0x80;

break;

case 1:

u8_Line[2] = 0xFF;

u8_Line[1] = 0x80;

u8_Line[0] = 0xFF;

break;

case 2:

u8_Line[2] = 0x86;

u8_Line[1] = 0xB6;

u8_Line[0] = 0xB0;

break;

case 3:

u8_Line[2] = 0xB6;

u8_Line[1] = 0xB6;

u8_Line[0] = 0x80;

break;

case 4:

u8_Line[2] = 0xF0;

u8_Line[1] = 0xF7;

u8_Line[0] = 0x80;

break;

case 5:

u8_Line[2] = 0xB0;

u8_Line[1] = 0xB6;

u8_Line[0] = 0x86;

break;

case 6:

u8_Line[2] = 0x80;

u8_Line[1] = 0xB6;

u8_Line[0] = 0x86;

break;

case 7:

u8_Line[2] = 0xFE;

u8_Line[1] = 0xFE;

u8_Line[0] = 0x80;

break;

case 8:

u8_Line[2] = 0x80;

u8_Line[1] = 0xB6;

u8_Line[0] = 0x80;

break;

case 9:

u8_Line[2] = 0xB0;

u8_Line[1] = 0xB6;

u8_Line[0] = 0x80;

break;

default:

u8_Line[2] = 0xFF;

u8_Line[1] = 0xFF;

u8_Line[0] = 0xFF;

break;

}

HC595_WriteByte(u8_Line[2]);

HC595_WriteByte(u8_Line[1]);

HC595_WriteByte(u8_Line[0]);

HC595_SELECT;

}

int main(void)

{

//定义局部变量

int8 i;

//目标板初始化，该函数会自动初始化相应的外设文件

TARGET_Init();

//初始化全局变量

//在上电时，执行的相应操作

//后台主循环

while(1)

{

/*

**********************************

在这里完成自己的项目逻辑

**********************************

*/

for (i = 9; i >= 0; i--)

{

ShowNumber(i);

TARGET_Delayms(1000, 1);

}

/*

**********************************

喂狗语句，大部分工程项目都不应去除

**********************************

*/

#if INTERNAL_PERIPHERAL_WDT_MODE != 0

TARGET_WatchDogReset();

#endif

}

return 0; //永不执行

}
