2020年03月20日 | Sigrity Aurora—构建设计和分析之间的桥梁
2020-03-20 来源：EEWORLD
翻译自——Semiwiki
在最近于圣克拉拉举行的DesignCon 2020大会上，Cadence推出了一款新产品——Sigrity Aurora。但是你找不到关于这个公告的新闻稿。相反，Cadence公司的产品管理部门主管Brad Griffin在Cadence展台向观众介绍了Sigrity Aurora。DesignCon已经成为一个面向系统的大会。想想芯片、封装、PC板和机箱。这种解决问题的广度创造了一个巨大的多样化展览场地和技术方案。此外，现实世界的系统设计的相关问题也会在这里处理。如果你错过了，我强烈建议你明年参加。
Sigrity Aurora是一个解决信号和电源完整性(SI/PI)PCB设计挑战的产品，挑战与高性能PCB设计相关。Brad在他的演讲中提出的问题非常简单——在PC板设计中，设计和分析之间需要迭代多少次?也就是PCB设计师和SI/PI工程师之间的迭代? 从亲身经历中可以看出，这种来回往复会浪费很多时间。如果一不小心，你就会把一个非常宝贵而稀缺的资源——SI/PI专家束缚起来。
一个PCB设计师和一个SI/PI工程师的不同专业知识促成了这里的挑战。具有大量转换和映射的异类工具流也是如此。Brad提出了一种解决所有这些问题的方法。如果你有一个单一的供应商解决方案，可以解决原理图，重路由信号和电源完整性(SI/PI)分析，位置，路由，设计中的SI/PI分析和最终的验收。
事实证明，Cadence有足够的产品广度来提供这样的解决方案，而这正是该公告的精髓所在。基于他们的Sigrity产品线，Cadence拥有一套广泛的分析引擎来解决诸如筛选技术(阻抗和耦合检查)、返回路径检查、SI分析(反射和串扰)和PI分析(IR drop)等任务。
由于新的Sigrity拓扑资源管理器，预路由和信号网络提取可以支持假设分析。
Brad表示，所有这些功能现在都可以通过流行的Cadence Allegro PCB编辑、路由技术以及Sigrity Aurora来实现，该技术可以直接读写Allegro PCB数据库。一组强大的分析引擎，与熟悉的实现流紧密而高效的集成。这种工具的应用是多种多样和意义重大的。
电气规则检查的筛选技术(不需要型号)
阻抗分析筛选:
堆叠（stack-up）的要求相同
结果的全局视图更容易访问
寻找离群值
耦合分析筛选:
无需SI模型
电耦合比几何方法更精确
结果的全局视图
返回路径筛选:
报告可能的返回路径问题
使用一个有价值的数字，例如返回路径质量因子
返回路径可视化
信号完整性技术(由行业标准IBIS模型驱动)

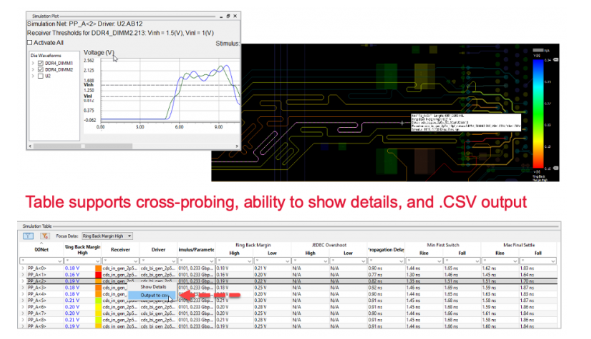

反射分析输出:

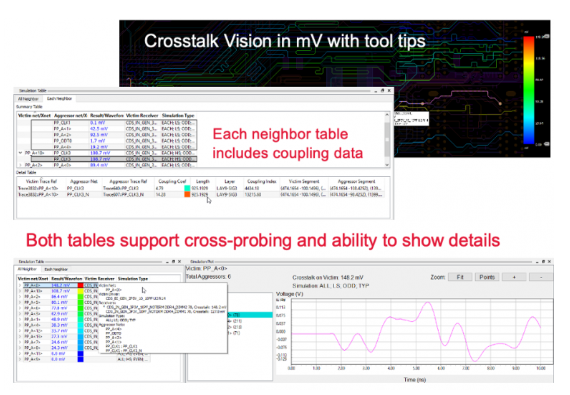

串扰分析输出:
动力完整性技术(由Allegro动力树技术驱动)

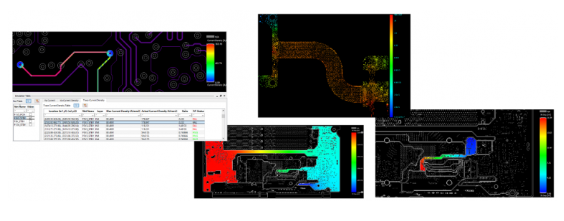

IR drop analysis output (IR drop vision可显示为电压、IR drop或电流密度):

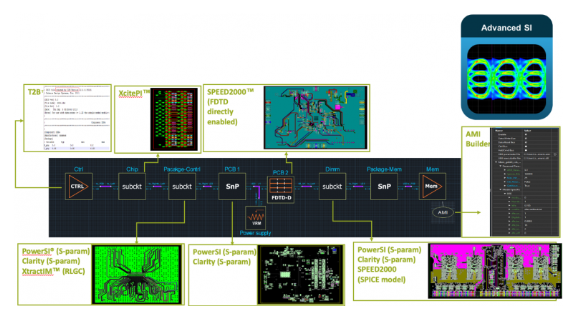

把它们放在一起，系统级的模拟结果
如果你从事高性能的PCB设计，这个综合的设计流程绝对值得一看。
