2020年04月09日 | 全新成像技术诞生—光束轮廓分析
2020-04-09 来源：EEWORLD
翻译自——EEtimes
三维成像和红外探测传感器公司TrinamiX公布了一项能够克服面部识别欺骗的技术。TrinamiX正与高通合作，准备将其应用于高端和低端智能手机。
Trinamix公司成立于2015年，是巴斯夫化学公司的全资子公司。Trinamix表示，该技术可以根据材料的物理特性，利用他们独特的光束轮廓分析技术，对材料进行分类和识别，从而能够检测到有生命的皮肤。这一功能旨在防止用户通过面具、高分辨率打印甚至3D显示用户的面部特征来解锁智能手机。
它的三维传感系统可以确定光束轮廓的距离，并处理从可见光到红外线的波长。它通过从一个单一的相机系统中提取三个数据流:一个二维的红外图像，一个三维的深度地图和材料进行分类。Trinamix介绍，尽管其最新发布的产品目的是增强智能手机和消费产品的安全性，但其技术已经应用于(工厂和工业环境中的)拣料、机器人视觉和物体识别等领域。
TrinamiX的董事总经理兼创始人Ingmar Bruder最近在伦敦与记者进行了一次简报，他告诉我们:“这是一个全新的安全解决方案，可以在所有平台和行业(包括Android和Windows)上使用面部识别技术。”
“目前基本上有两种获取深度的方法:飞行时间(ToF)和立体视觉，包括结构光。我们已经找到了第三种方法，我们称之为：做光束轮廓分析，而且我们也有了几项专利，拥有所有的知识产权。我们的技术是基于后向散射特性，创建一个使用40,000个点的密集深度地图，我们可以测量每个点的距离。他补充说，“我们的技术基于三个组件:近红外摄像机模块、泛光照明和灯光投影仪。”它可以凌驾于任何面部识别能力之上。”
作为其声明的一部分，TrinamiX表示，它已经加入了高通软件加速器项目，使其“皮肤”检测专利技术成为跨移动设备面部识别的新黄金标准。通过这种合作，OEM客户可以使用TrinamiX光束轮廓分析技术从一个相机系统中提取三个数据流。材料分类使用TrinamiX专有算法，该算法运行在高通骁龙移动平台的高通Hexagon处理器上。
这种“感知”活性皮肤的能力是一种全新安全方法，现在可以与任何标准的第三方人脸识别算法相结合。这使得从智能手机到笔记本电脑，再到安全访问控制系统的设备都能进行安全和可靠的面部识别。
单眼系统深度测量
TrinamiX作为巴斯夫的全资子公司，在传感器系统方面进行了研究和开发，从而能够根据物理特性对材料进行分类和识别。2011年，在巴斯夫工作的科学家们在描述发展不足的光电材料时，有了一个意外的发现。这一发现最初被认为是一个缺陷，但后来证明它是一个令人大开眼界的功能，可以通过单目系统实现瞬时深度测量。随着TrinamiX的继续优化，它不仅重视化学和物理方面的基础研究，而且还对3D成像、基于云的光谱服务和基于光纤的跨行业距离测量算法进行深入设计。

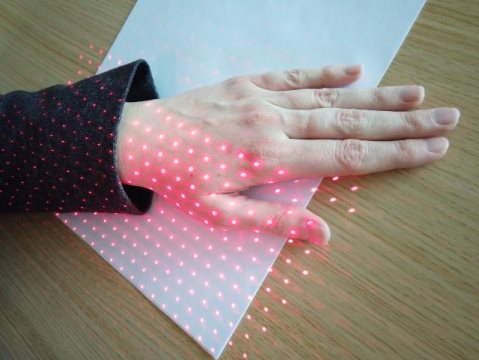

光束轮廓分析技术基于反向散射特性，使用40,000个点创建了一个密集的深度图，TrinamiX可以为每个点测量距离
TrinamiX公司表示，他们的技术可以根据材料的物理特性对材料进行分类和识别，因此能够区分鲜活的皮肤和3D打印的图像或面具
在三维成像技术中，光束轮廓分析技术将一个标准的摄像机和光投影仪转换成一个成像系统，该系统能够通过一个摄像机进行传感。通过从一个系统中提取三种数据流:2D图像、3D深度图和材料分类能力，波束剖面分析为目标识别和用户识别增加了一个可靠性维度。分析是使用运行在多种不同平台上的专有算法完成的，比如PC的CPU或GPU或嵌入式计算单元的DSP。
在自动抓取零件 (Bin-picking)程序中，机器人可以训练自己识别盒子或容器，这是基于该技术识别材料的能力，因此它可以在飞行中定义盒子或容器的边界。
Bruder ：“你是在根据实际材料训练系统。在机器人拾取中，你不需要预先定义边界，因为系统可以寻找材料和边界。它还可以对材料进行分类，比如回收。除了工业应用之外，该公司还希望通过现有的硬件和软件进入消费者市场。
Bruder:“我们可能会看到第一批基于这项技术的产品之一可能是机器人真空吸尘器。目前正在评估中，但产品可能会在2021年上市。与此同时，在消费产品领域，我们将看到高端和低端智能手机都将在2021年初使用光束轮廓分析。”
TrinamiX已经开发了一整套不同的传感器技术。他们拥有100多名来自不同领域的专家，从算法设计到化学再到光学，客户和合作伙伴包括高通(Qualcomm)、西门子(Siemens)和巴斯夫(BASF)。
高通技术公司负责产品管理的副总裁Manvinder Singh说表示:“我们非常高兴能与TrinamiX合作，并期待TrinamiX尽快将这项新技术送到客户手中。”
Bruder:“TrinamiX公司通过使用我们的波束剖面分析技术，提供了世界上最具创新性的3D成像解决方案，这使我们脱颖而出。我们很高兴能与世界领先的无线技术创新公司高通科技公司合作。”利用我们的专利3D成像技术，该解决方案将使Snapdragon移动平台内的六边形处理器驱动的移动设备实现此前无法实现的目标——将感知活性皮肤作为安全面部识别的一部分。”
