　　MSP430G2553系统时钟和振荡器

　　时钟系统由基本时钟模块提供支持，此时钟模块支持一个32768Hz手表晶体振荡器、一个内部超低功耗低频振荡器和一个内部数字控制振荡器（DCO）。基本时钟模块专为同时满足低系统成本及低功耗要求而设计。内部DCO提供了一个快速接通时钟源并可在不到1µs的时间里实现稳定。基本时钟模块提供了以下时钟信号：

　　•辅助时钟（ACLK），此时钟由一个32768Hz手表晶振或内部LF振荡器提供信号源。

　　•主时钟（MCLK），CPU所采用的系统时钟。

　　•系统子时钟（SMCLK），外设模块所采用的子系统时钟。

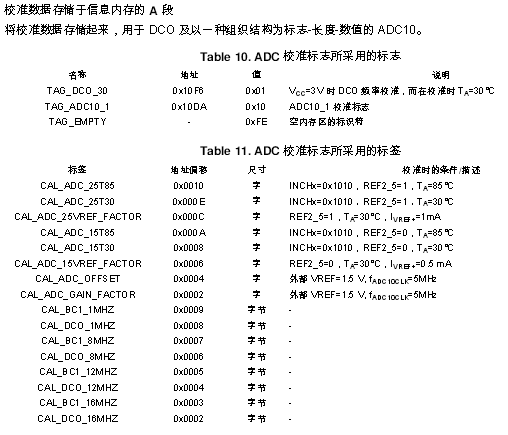

　　用于校准DCO输出频率的DCO设定值存储于信息内存的A段中。

　　主DCO特性

　　 MSP430G2553时钟

　　1，MSP430G2553能做到超低功耗，合理的时钟模块是功不可没的。但是功能强大的时钟模块设置起来也相对复杂一些。

　　2，MSP430G2553的时钟源有：

　　（1），外接低频晶振LFXT1CLK：低频模式接手表晶体32768Hz，高频模式450KHz~8MHz；

　　（2），外接高速晶振XT2CLK：8MHz；

　　（3），内部数字控制振荡器DCO：是一个可控的RC振荡器，频率在0~16MHz；

　　（4），超低功耗低频振荡器VLO：不可控，4~20KHz 典型值为12KHz；

　　3，时钟模块：430的时钟模块有MCLK SMCLK ACLK ：

　　（1），主系统时钟MCLK：提供给MSP430的CPU时钟。可以来自LFXT1CLK XT2CLK DCO VLO可选，默认为DCO。

　　（2），子系统时钟SMCLK：提供给高速外设。可以来自LFXT1CLK XT2CLK DCO VLO可选，默认为DCO。

　　（3），辅助系统时钟ACLK：提供给低速外设。可来自LFXT1CLK VLO。

　　4，内部的振荡器DCO和VLO提供的时钟频率不是很精确，随外部环境变化较大。

　　7，系统上电后默认使用的是DCO时钟，DCO默认的频率大概为800KHz，但我用示波器观察的为1.086MHz左右，当DCO设置的过高时，用示波器可以看到波形不再是方波，而是类似于正弦波。

　　DCO可以用CCS提供的宏定义进行相对比较精确的设置，如下：

　　DCOCTL = CALDCO_12MHZ; //DCO设为12MHz 这种方法设DCO频率比较精确，实际测得为12.08MHz左右正弦波

　　BCSCTL1 = CALBC1_12MHZ;

　　用这种方法可以设置1，8，12，16MHz

　　宏定义如下：

　　#ifndef __DisableCalData

　　SFR_8BIT（CALDCO_16MHZ）;

　　SFR_8BIT（CALBC1_16MHZ）;

　　SFR_8BIT（CALDCO_12MHZ）;

　　SFR_8BIT（CALBC1_12MHZ）;

　　SFR_8BIT（CALDCO_8MHZ）;

　　SFR_8BIT（CALBC1_8MHZ）;

　　SFR_8BIT（CALDCO_1MHZ）;

　　SFR_8BIT（CALBC1_1MHZ）;

　　#endif
