2020年10月10日 | 华为AX3 Pro拆解：平价Wi-Fi 6路由器内部做工怎样？
2020-10-10 来源：爱集微
WiFi 6的新标准发布之后，相关产品也开始陆续上市，但早期Wi-Fi 6路由器动辄上千元的价位，让很多想换新的用户遇到了价格上的阻力。华为推出了评价的WiFi 6路由器AX3 Pro，凭借超高的性价比广受欢迎。那么平价的华为路由器AX3 Pro的内部做工如何呢？我们一起通过拆解来看看。
华为路由器AX3 Pro配置一览：
SoC：海思凌霄4核1.4GHz处理器 28纳米工艺
存储：256MB 内存+128MB闪存
天线数量：4根平板天线
特色：千兆网口 | 双频Wi-Fi信号 | 支持Wi-Fi6+协议 | 手机APP远程控制 | NFC一碰即连 | HiLink智联
拆解步骤

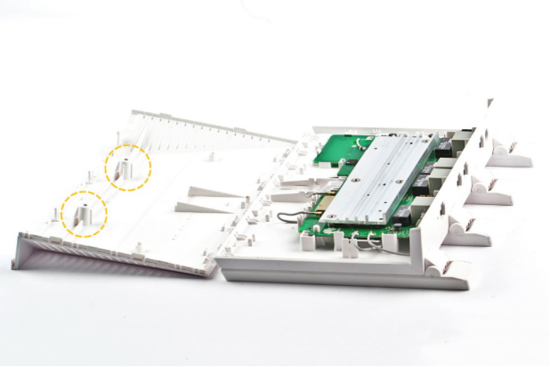

华为路由器AX3 Pro拆解需从路由器背面开始，路由器产品标签下方隐藏有两颗十字螺丝。取下螺丝后，用撬棍沿边缘缝隙撬开后盖与顶盖之间的卡扣，取下后盖。

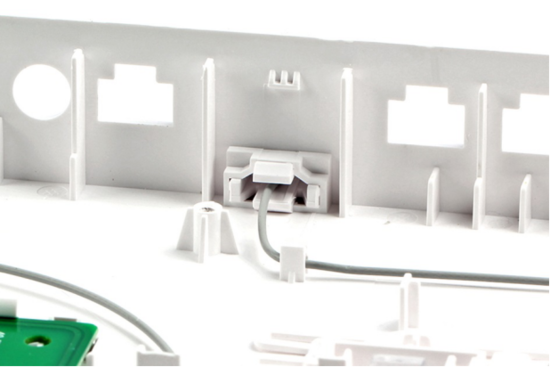

可以看出华为路由器AX3 Pro内部的一整块主板被卡扣固定。主板上共有五条同轴线，其中三条线使用焊接工艺固定，主板背面有一块铝制散热器。NFC位置另使用一块PCB板，同样被卡扣固定。

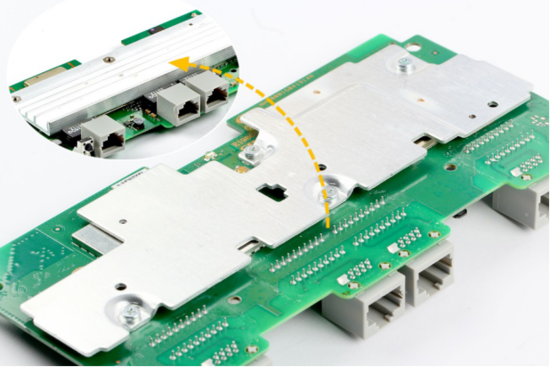

断开华为路由器AX3 Pro的同轴线并撬动卡扣，取下主板。主板正面同样配有一块铝制散热块，两块散热块通过四颗十字螺丝贯穿主板固定，将主板夹在中间，给路由器增加配重，同时保证主板的散热性能。
华为路由器AX3 Pro的主板上使用4个灰色千兆以太网口，支持WAN/LAN盲插技术，网口都使用了东莞铭普光磁的H2038DG以太网网络隔离变压器。

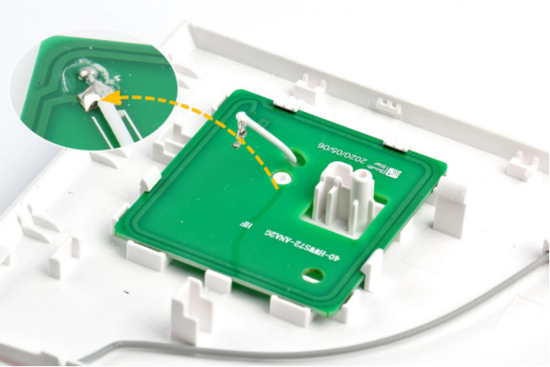

华为路由器AX3 Pro支持手机NFC一碰连接Wi-Fi功能。支持这一功能的NFC使用一块正方形PCB天线板，天线板与主板之间采用通过焊锡固定的同轴线连接，天线板使用卡扣方式固定在顶盖右下侧，拆解时需要破坏卡扣才能取下。

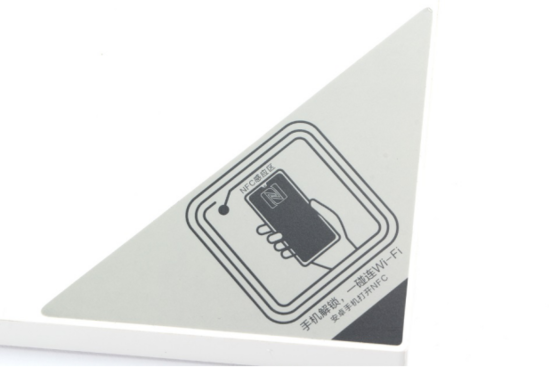

华为路由器AX3 Pro的顶壳正面右下角贴有NFC感应提示标签。
华为路由器AX3 Pro的4根平板天线根部使用内扣式卡扣固定在相应的组装位上。由于卡扣固定较紧，不能轻易取下。

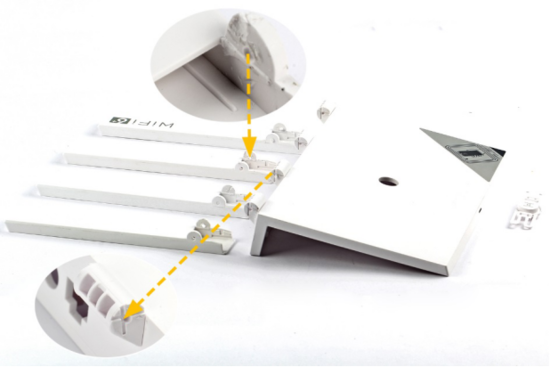

华为路由器AX3 Pro的天线模块的两侧有塑料转轴，直接卡在底座小洞中，拆解时极易损坏塑料转轴。4根天线壳中最后一根正反两面有Wi-Fi6+标识。

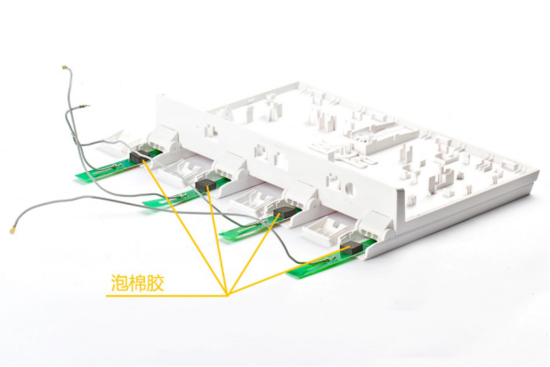

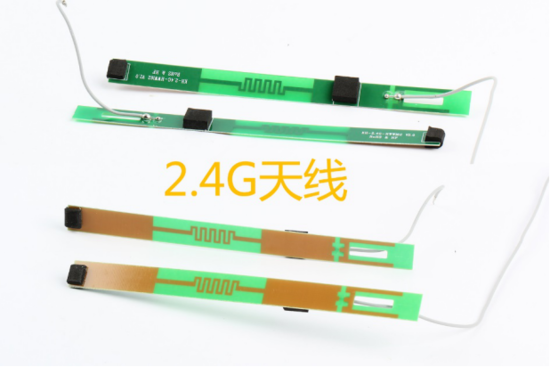

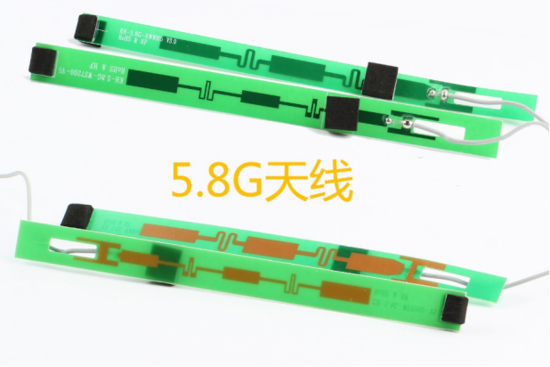

撬开华为路由器AX3 Pro的4根天线底部的塑料盖，可以看见AX3 Pro使用4根PCB Wi-Fi天线，2.4G /5.8G间隔排列组装，每一根天线板中部和顶部各有两块泡棉胶用来增强固定和支撑PCB板。
华为路由器AX3 Pro的HiLink智联按键通过四根塑料钉固定在正中间。

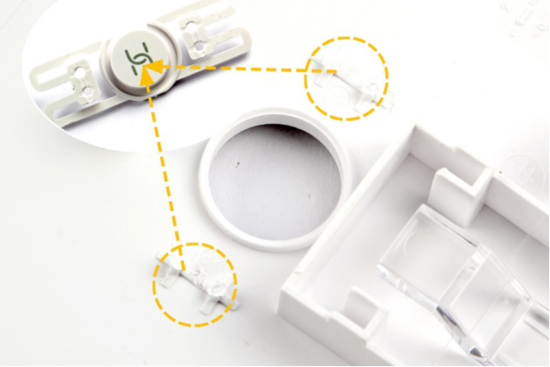

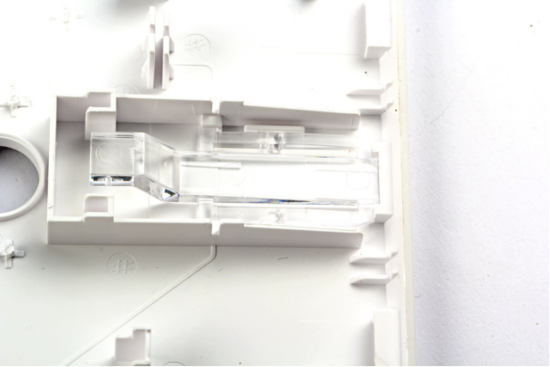

华为路由器AX3 Pro的HiLink智联按键前方有一个透明亚克力Led导光罩。

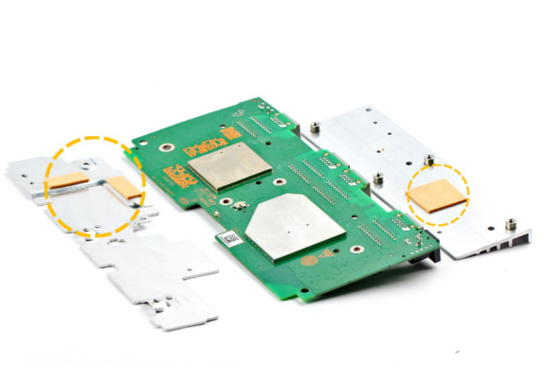

拧下华为路由器AX3 Pro的铝制散热块的4颗十字螺丝，卸下两块散热块，我们能看见两块散热块与主板之间都有导热硅脂胶垫作为辅助导热材料。

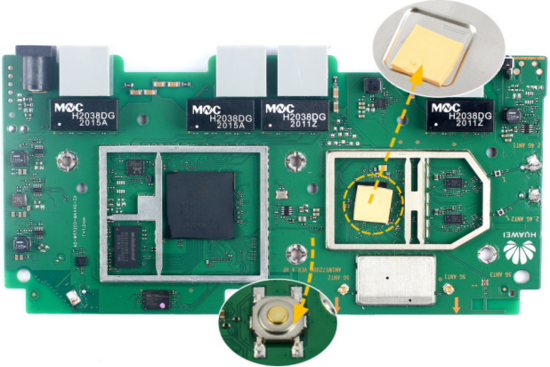

华为路由器AX3 Pro的主板背面屏蔽罩表面贴有一块导热胶垫，撬开屏蔽罩，Wi-Fi芯片表面相同位置处也贴有一块导热胶垫。HiLink智联按键的实体按键位于主板上。
主板IC信息

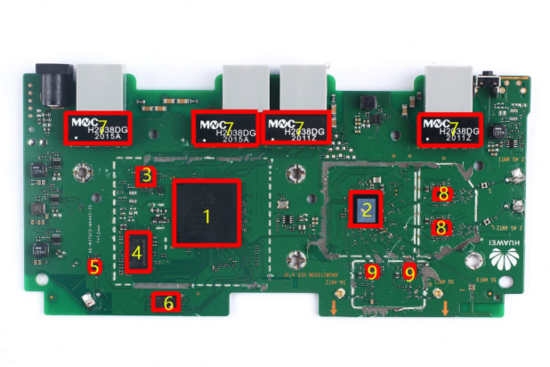

主板主要IC（下图）:
1、Hisilicon-Hi5651T-海思凌霄4核处理器
2、Hisilicon-Hi1152-海思凌霄650双频Wi-Fi芯片
3、Realtek-RTL8211F-集成式10/100 / 1000M以太网精密收发器
4、Winbond-W632GU6MB-12-256MB内存
5、FUDAN MICRO-FM11NC08I-NFC芯片
6、MXIC-MX35LF1GE4AB-Z41H-128MB闪存芯片
7、MNC Mentech-H2038DG-以太网网络隔离变压器
8、SKYWORKS-SKY85333-11-2.4GHz 射频信号功率放大器
9、RichWave-RTC7676-5GHz射频信号功率放大器
拆解总结
华为路由器AX3 Pro整个外观设计方案沿用老款WS5200千兆路由器，凌霄4核处理器搭配凌霄650 Wi-Fi6主控芯片，另使用了美国skyworks 2.4G功率放大器和台湾立积电子5G功率放大器。4根可折叠平板天线内部使用PCB天线，2根2.4G与2根5.8G天线组成2 x 2MU-MIMO。
华为路由器AX3 Pro整机拆解较为简单，整机外壳采用ABS工程塑料，采用螺丝加卡扣方式呈三明治叠加状组装。整个采用被动式散热方案，内部配有两块铝制散热块加若干固化导热硅脂胶垫。但是在长时间高工况使用过程中，路由器表面温度升高，甚至有些烫手。
华为路由器AX3 Pro内部采用内扣式卡扣固定主板和NFC天线板，拆解时需破坏卡扣，无法复原，射频同轴线使用锡焊工艺连接主板，拆解时需动用烙铁，拆解相对简单，但是复原度一般。
