2020年10月15日 | 除了基础功能，你用示波器还干过啥？

2020-10-15 来源：eefocus

导读：示波器有哪些比较不常用的技巧？
比如一些新手接触不到，但是经验丰富的工程师经常会用的；比如一些稍微高级的示波器有哪些好用的功能；或者一些可能会为某个特殊要求设计的功能等等。

  闲来无事，逛知乎发现这个话题，现将一些精华有趣的回复整理如下，仅供大家娱乐讨论。
  当然，每一位网友的回答都是自己的智慧结晶，回答内容版权归原作者所有。
  @陈俊直（苦比的电子工程师）

  当年我们公司买安捷伦的示波器。数字双通道示波器2W+一台，安捷伦北京的销售商过来给我们送货，我验货时候随口问了一句这屏幕这么大，是不是能用来打dota了？答曰：这个不行，他们六万多的那种示波器是自带操作系统的，可以用来装游戏。
  @匿名用户

  普通的示波器版Bad Apple
   @Belleve （编程、JavaScript话题优秀回答者）

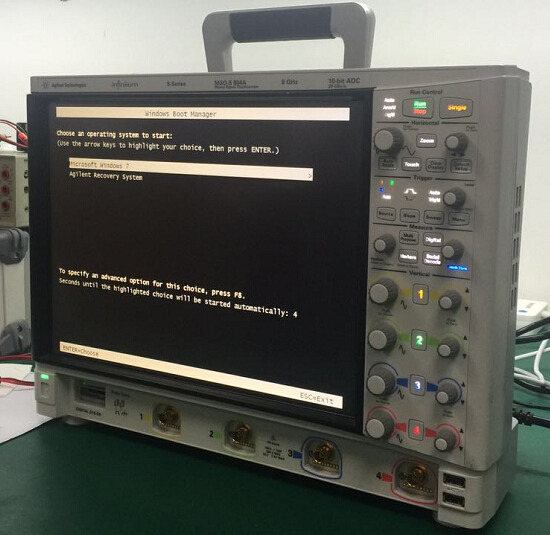

  这台（MSOS804A，基友的机器）完全可以打 DOTA！
  @小安南

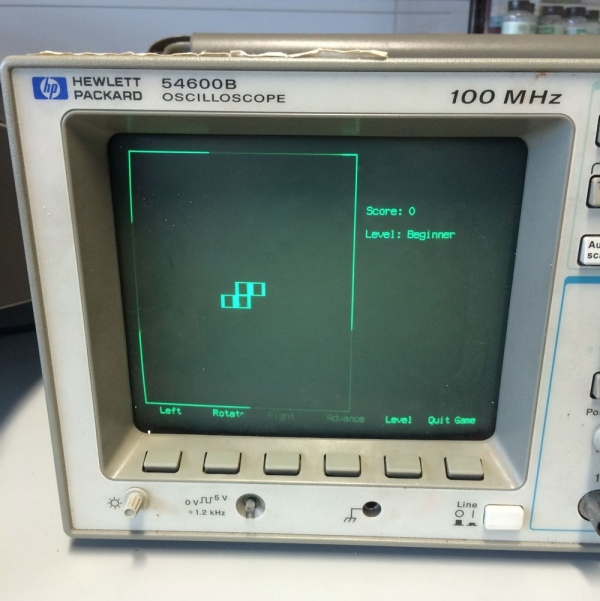

  示波器是一种用来观测电压信号的电子测量仪器，会将电压信号转变为时间域上的曲线来方便使用着做观察和测量；虽然示波器本身是一个用来做测量的电子器具，但有用户发现这工作用的工具竟然藏着小彩蛋，只要按照特定的顺序去按特定的操作按钮，显示屏幕就会跳出《俄罗斯方块》让使用者直接玩。
  先按下 Print/Utility 按键
再接着按屏幕下方的这两个按键

  游戏就会自动出现！

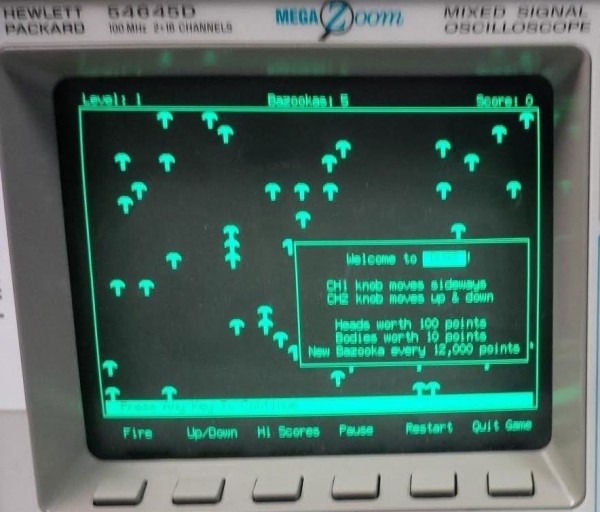

  这小彩蛋被发现后便有不少使用者马上跑去尝试，结果发现貌似不同版本示波器的彩蛋彼此都是不同的，像有网友按照一样的按法就出现了《打陨石》（Asteroids）或是《巨虫入侵》（Centipede），都是些过去的经典小游戏，但要用示波器玩的话...难度应该是提升了好几倍。
  《巨虫入侵》

  《打陨石》
  虽说这些彩蛋所弄出的游戏大多都只是早期的各种小游戏，但被发现之后便让不少在实验室做实验的学生或是工作的测试员直接在实验室里开打，互相比赛看谁能拿到实验室最高分，各位玩家如果身边也有示波器的话不妨也来试试看吧！
   @Xiang Liu

  看到楼上说打dota的想起一件陈年旧事，08年金融危机之后安捷伦向国内卖过一些高端示波器，我们实验室买了一台实时采样40G的货，当时我下午验货试了试，晚上立刻插上网线来了两把CS....
  至于真正的高级操作，高人可以写本巨厚的书了，我直系师兄博士毕业论文就是做一个示波器。。。
   @Edward Meng

  既然是说技巧，那基本功能没啥好说的，就说个我觉得比较好玩的用法。
  拾波环：把示波器探头的接地夹子夹在探针上，形成一个环。
可以观测通过拾波环的波形（虽然精度相当有限……），可以用来检测板子上的电磁噪声。在做射频之类的时候也可以简单看看天线出去的调制波形。
  就示波器而言，相似配置的安捷伦用户界面比泰克的好些。而且安捷伦不少旋钮可以按下，节省操作。而且泰克的启动相对慢一些。
（安帝的东西确实还可以，你可以直接在电脑上编辑波形，然后让示波器的信号发生器发出来……）
  高级的示波器会把许多功能模块化，然后拆开来卖。有高端玩家是买个低配的然后自己破解……（我不会）
  更高级的示波器有触屏、操作系统……总之就是个电脑，显示波形只是其中的一个软件而已，可以直接在示波器内完成数据处理。加上鼠标、键盘，相当好用。（这种示波器基本就是用来打游戏的了）
  @MistyRain

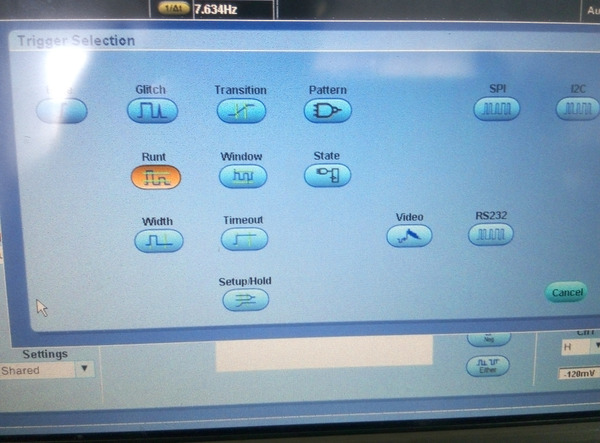

  说句话，其实你要把示波器用好，触发功能必须要会。当然，我说的是稍微高端一点的十万以上一台的示波器，里面都有advance trig。用这个可以看各种奇怪的毛刺问题，以便让你找到问题原因。这些触发还可以自编程，查问题时特别好用。

  @星阵雨

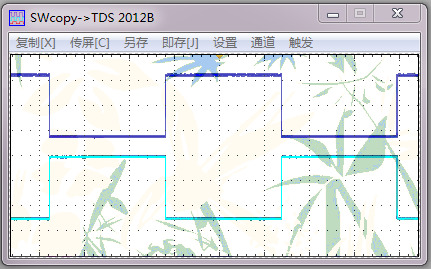

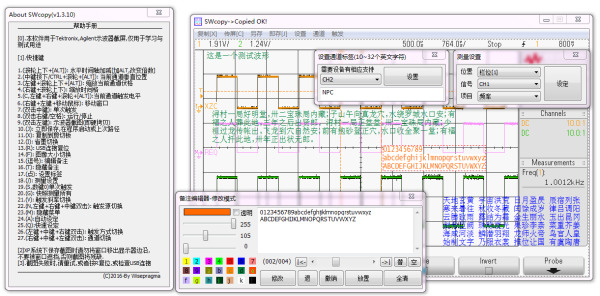

  最近使用示波器测量,并要做大量的文档,希望能快速截图(hardcopy),并批注,有感于U盘截图的繁琐,受制于官方的软件的不足,不得不去找示波器相关资料,发现了示波器的通讯协议VISA(Virtual Instrument Software Architecture),于是用业余时间研究了下,然后就顺藤摸瓜找到了SDK,然后就写代码,然后就写了一个截图软件。

基础功能示波器电子测量
