2020年11月25日 | 51单片机gy906测温,语音播报，eepromc存储

这是去年我做的一个小设计，主要是用来测量体温。今年由于疫情影响情况特殊，就想分享一下这个设计，但是某宝找材料才发现一个问题，都涨价了，有点难受。之前也在51黑下过资料，这次把资料发上来大家一起分享学习。实物图：

没有涉及PCB，用的洞洞板。第一次发帖。东西做出来有点丑，大家莫见怪。

主要功能：

通过按键控制测温，按一次检测一次。自动存储三次数据，可t通过按键切换显示。并可通过OLED显示和语音播报温度。

系统供电采用，USB供电，也可以通过干电池，或者锂电池。

主要使用元器件。

主控用的是51单片机，温度传感器用的是GY906,显示用的是0.96寸0LED，通讯方式采用IIC，语音播报用的现成的模块。

语音播报采用串口通讯，比较简单。直接

printf("你好");

就可以直接播报你好。

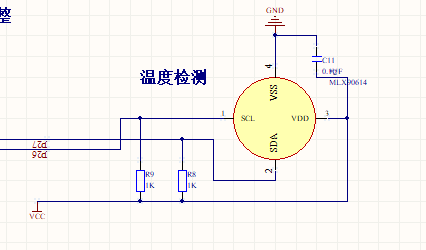

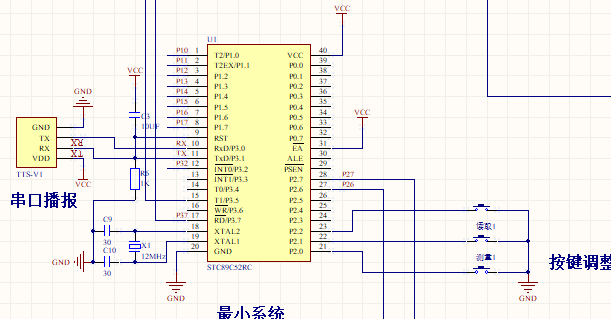

主要原理图：

主要来说说GY906和eeprom

直接上代码吧。

先来测温的

#include "reg52.h"

#include "GY906.h"

#define  Nack_counter  10

//************ 数据定义****************

bdata uchar flag;//可位寻址数据

sbit bit_out=flag^7;

sbit bit_in=flag^0;

unsigned char DataH,DataL,Pecreg;

void delay(uint a)

{

        uint b;

        for(;a>0;a--)

                for(b=125;b>0;b--);

}

void i2c_Init(void)

{

        SCL=1;

        SDA=1;

        _nop_();

        _nop_();

        _nop_();

        _nop_();

        SCL=0;

        delay(1);

        SCL=1;

}

//************************************

void   start_bit(void)

{

   SDA=1;

   _nop_();_nop_();_nop_();_nop_();_nop_();

   SCL=1;

   _nop_();_nop_();_nop_();_nop_();_nop_();

   SDA=0;

   _nop_();_nop_();_nop_();_nop_();_nop_();

   SCL=0;

   _nop_();_nop_();_nop_();_nop_();_nop_();

}

//------------------------------

void   stop_bit(void)

{

   SCL=0;

   _nop_();_nop_();_nop_();_nop_();_nop_();

   SDA=0;

   _nop_();_nop_();_nop_();_nop_();_nop_();

   SCL=1;

   _nop_();_nop_();_nop_();_nop_();_nop_();

   SDA=1;

}

//--------- 发送一个字节---------

void  tx_byte(uchar dat_byte)

{

   char i,n,dat;

   n=Nack_counter;

TX_again:

   dat=dat_byte;

   for(i=0;i<8;i++)

   {

     if(dat&0x80)

      bit_out=1;

     else

      bit_out=0;

     send_bit();

     dat=dat<<1;

   }

      receive_bit();

   if(bit_in==1)

   {

    stop_bit();

    if(n!=0)

    {n--;goto Repeat;}

    else

     goto exit;

   }

   else

    goto exit;

Repeat:

    start_bit();

    goto TX_again;

exit: ;

}

//-----------发送一个位---------

void  send_bit(void)

{

  if(bit_out==0)

       SDA=0;

  else

     SDA=1;

  _nop_();

  SCL=1;

  _nop_();_nop_();_nop_();_nop_();

  _nop_();_nop_();_nop_();_nop_();

  SCL=0;

  _nop_();_nop_();_nop_();_nop_();

  _nop_();_nop_();_nop_();_nop_();

}

//---------- 接收一个字节--------

uchar rx_byte(void)

{

  uchar i,dat;

  dat=0;

  for(i=0;i<8;i++)

  {

    dat=dat<<1;

    receive_bit();

    if(bit_in==1)

     dat=dat+1;

  }

  send_bit();

  return dat;

}

//---------- 接收一个位----------

void receive_bit(void)

{

  SDA=1;bit_in=1;

  SCL=1;

  _nop_();_nop_();_nop_();_nop_();

  _nop_();_nop_();_nop_();_nop_();

  bit_in=SDA;

  _nop_();

  SCL=0;

  _nop_();_nop_();_nop_();_nop_();

  _nop_();_nop_();_nop_();_nop_();

}

////------------ 延时--------------

//void   delay(uint N)

//{

//  uint i;

//  for(i=0;i//

//     _nop_();

//}

//------------------------------

float memread(void)

{

        float  wendu_change;

  start_bit();

  tx_byte(0xB4);  //Send SlaveAddress ==============================

  //tx_byte(0x00);

  tx_byte(0x07);  //Send Command

  //------------

  start_bit();

  tx_byte(0x01);

  bit_out=0;

  DataL=rx_byte();

  bit_out=0;

  DataH=rx_byte();

  bit_out=1;

  Pecreg=rx_byte();

  stop_bit();

        wendu_change = (DataH*256+DataL)*0.02-273.15;

  return(wendu_change);

}

eeprom也比较简单。

#include "reg52.h"

#include "eepom.h"

/* ================ 打开 ISP,IAP 功能 ================= */

void ISP_IAP_enable(void)

{

         EA = 0;       /* 关中断   */

         ISP_CONTR = ISP_CONTR & 0x18;       /* 0001,1000 */

         ISP_CONTR = ISP_CONTR | WaitTime; /* 写入硬件延时 */

         ISP_CONTR = ISP_CONTR | 0x80;       /* ISPEN=1  */

}

/* =============== 关闭 ISP,IAP 功能 ================== */

void ISP_IAP_disable(void)

{

         ISP_CONTR = ISP_CONTR & 0x7f; /* ISPEN = 0 */

         ISP_TRIG = 0x00;

         EA   =   1;   /* 开中断 */

}

/* ================ 公用的触发代码 ==================== */

void ISPgoon(void)

{

         ISP_IAP_enable();   /* 打开 ISP,IAP 功能 */

         ISP_TRIG = 0x46;  /* 触发ISP_IAP命令字节1 */

         ISP_TRIG = 0xb9;  /* 触发ISP_IAP命令字节2 */

         _nop_();

}

/* ==================== 字节读 ======================== */

unsigned char byte_read(unsigned int byte_addr)

{

        EA = 0;

         ISP_ADDRH = (unsigned char)(byte_addr >> 8);/* 地址赋值 */

         ISP_ADDRL = (unsigned char)(byte_addr & 0x00ff);

         ISP_CMD   = ISP_CMD & 0xf8;   /* 清除低3位  */

         ISP_CMD   = ISP_CMD | RdCommand; /* 写入读命令 */

         ISPgoon();       /* 触发执行  */

         ISP_IAP_disable();    /* 关闭ISP,IAP功能 */

         EA  = 1;

         return (ISP_DATA);    /* 返回读到的数据 */

}

/* ================== 扇区擦除 ======================== */

void SectorErase(unsigned int sector_addr)

{

         unsigned int iSectorAddr;

         iSectorAddr = (sector_addr & 0xfe00); /* 取扇区地址 */

         ISP_ADDRH = (unsigned char)(iSectorAddr >> 8);

         ISP_ADDRL = 0x00;

         ISP_CMD = ISP_CMD & 0xf8;   /* 清空低3位  */

         ISP_CMD = ISP_CMD | EraseCommand; /* 擦除命令3  */

         ISPgoon();       /* 触发执行  */

         ISP_IAP_disable();    /* 关闭ISP,IAP功能 */

}

/* ==================== 字节写 ======================== */

void byte_write(unsigned int byte_addr, unsigned char original_data)

{

         EA  = 0;

//         SectorErase(byte_addr);

         ISP_ADDRH = (unsigned char)(byte_addr >> 8);  /* 取地址  */

         ISP_ADDRL = (unsigned char)(byte_addr & 0x00ff);

         ISP_CMD  = ISP_CMD & 0xf8;    /* 清低3位 */

         ISP_CMD  = ISP_CMD | PrgCommand;  /* 写命令2 */

         ISP_DATA = original_data;   /* 写入数据准备 */

         ISPgoon();       /* 触发执行  */

         ISP_IAP_disable();     /* 关闭IAP功能 */

         EA =1;

}
