51系列单片机的引脚图
端子介绍
l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。
l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。
l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。
l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。
单片机具有四个I/O口，这4个I/O口具有着不完全相同的功能，这里大家可得学好了，其他书里也有但是可能讲太深了，不好理解，这里小编就按照自己理解的方式来写会跟好理解一些。
P0口有三个功能：

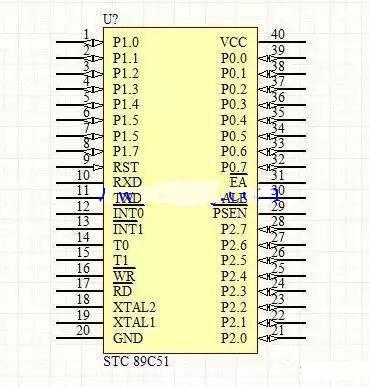

1、外部扩展存储器时，当做数据总线（如图1中的D0~D7为数据总线接口）；
2、外部扩展存储器时，当作地址总线（如图1中的A0~A7为地址总线接口）；
3、不扩展时，可做一般的I/O使用，但内部无上拉电阻，作为输入或输出时应在外部接上拉电阻。
P1口只做I/O口使用。——P1口只做I/O口使用
P2口有两个功能：
1、扩展外部存储器时，当作地址总线使用 ；
2、做一般I/O口使用，其内部有上拉电阻。
P3口有两个功能：
除了作为I/O使用外（其内部有上拉电阻），还有一些特殊功能，由特殊寄存器来设置，这里就不多做说明了（小编也没有全部研究透彻）。
在这里我们提到了一个上拉电阻：
上拉电阻其实就是一个电阻，当作为输入时，上拉电阻将其电位拉高，若输入为低电平则可提供电流源；所以如果P0口如果作为输入时，处在高阻抗状态，只有外接一个上拉电阻才能有效。
PSEN 外部程序存储器读选通信号：
在读外部ROM时PSEN低电平有效，以实现外部ROM单元的读操作。
1、内部ROM读取时，PSEN不动作；
2、外部ROM读取时，在每个机器周期会动作两次；
3、外部RAM读取时，两个PSEN脉冲被跳过不会输出；
4、外接ROM时，与ROM的OE脚相接。
ALE/PROG 地址锁存控制信号：
在系统扩展时，ALE用于控制把P0口的输出低8位地址送锁存器锁存起来，以实现低位地址和数据的隔离。ALE有可能是高电平也有可能是低电平，当ALE是高电平时，允许地址锁存信号，当访问外部存储器时，ALE信号负跳变（即由正变负）将P0口上低8位地址信号送入锁存器。当ALE是低电平时，P0口上的内容和锁存器输出一致。
在没有访问外部存储器期间，ALE以1/6振荡周期频率输出（即6分频），当访问外部存储器以1/12振荡周期输出（12分频）。当系统没有进行扩展时ALE会以1/6振荡周期的固定频率输出，因此可以做为外部时钟，或者外部定时脉冲使用。
PORG为编程脉冲的输入端：在8051单片机内部有一个4KB或8KB的程序存储器（ROM），ROM的作用就是用来存放用户需要执行的程序的，实际上我们是通过编程脉冲输入才能写进去的，这个脉冲的输入端口就是PROG。
EA/VPP 访问和序存储器控制信号 ：
1、接高电平时： CPU读取内部程序存储器（ROM）
扩展外部ROM：当读取内部程序存储器超过0FFFH（8051）1FFFH（8052）时自动读取外部ROM。
2、接低电平时：CPU读取外部程序存储器（ROM）。 在前面的学习中我们已知道，8031单片机内部是没有ROM的，那么在应用8031单片机时，这个脚是一直接低电平的。
3、8751烧写内部EPROM时，利用此脚输入21V的烧写电压。
XTAL1和XTAL2 外接晶振引脚。当使用芯片内部时钟时，此引脚用于外接石英晶体和微调电容；当使用外部时钟时，用于接外部时钟脉冲信号。
VCC：电源+5V输入
VSS：GND接地。
RST 复位信号：当输入的信号连续2个机器周期以上高电平时即为有效，用以完成单片机的复位初始化操作，当复位后程序计数器PC=0000H，即复位后将从程序存储器的0000H单元读取第一条指令码。
