2021年03月26日 | X-FAB改进180nm传感器工艺，提升光电二极管响应速度
2021-03-26 来源：EEWORLD

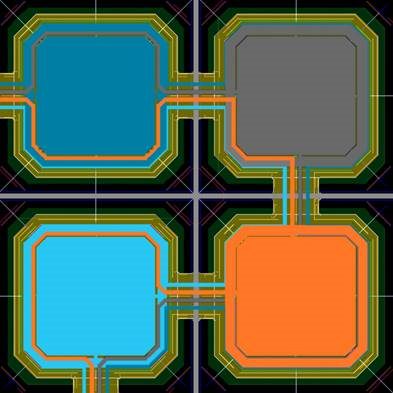

模拟/混合信号与光电解决方案Foundry厂X-FAB Silicon Foundries（“X-FAB”）今日宣布，对XS018 180nm传感器工艺进行改进，扩大了其应用范围。得益于此次技术改进，公司现已能够提供光电二极管专用工艺核心模块。此前，XS018工艺主要面向多像素CMOS图像传感器的制造，而这一新模块的推出则专门用于光电二极管的制造。
透过该模块，X-FAB现在可以为客户带来六种不同的光电二极管供选择，覆盖了从紫外线（UV）到近红外（NIR）的波长；该系列光电二极管的不同工作参数意味着它们可以满足客户的各种应用需求。同时，X-FAB定于2021年4月15日（星期四）举办免费网络研讨会，来详细介绍增强型XS018工艺；本次研讨会共举办两场，其中一场面向亚洲和欧洲观众，另一场面向美洲观众。
新型X-FAB光电二极管能够提供同类最佳的UV灵敏度，在UVA波段达到40％的量子效率（QE），在UVB波段达到50-60%的QE，在UVC波段达到60％的QE。此外，在NIR波段的性能也得到了显著提高。在850nm波长时，光电二极管的QE比基于原XH018工艺的传统器件高出17%；而在905nm波长时的QE增加5%。凭借约90%的QE，其人眼响应方案选项非常适用于环境光感测应用。
新工艺的一个特点是可以通过指定金属孔径的大小规定光电二极管的响应度。光电二极管的输出电流因此可在全电流和无电流之间缩放，以便补偿滤波造成的任何差异。这进而简化了光电二极管阵列的配套放大电路。其它增强功能包括：与基于早期XH018器件相比，填充因子提高10%；透过这种方式，可以创建针对较低光照水平做出响应的器件，或可以减小芯片尺寸以节省空间。
“通过持续的投资，X-FAB已经打造了强大的光电制造实力——全球所生产的手机中有超过20%采用了我们制造的环境光传感器，便是一个很好的例证。”X-FAB产品营销副总裁Luigi Di-Capua表示，“得益于在光电二极管产品技术领域的进展，我们现在能够更好地满足客户对近距感测、光谱分析，和光学测距/三角测量解决方案的需求。”
