2021年08月05日 | 示波器对光栅尺输出信号测试
2021-08-05 来源：eefocus
光栅尺，也称为光栅尺位移传感器（光栅尺传感器），是利用光栅原理测位移量的装置。

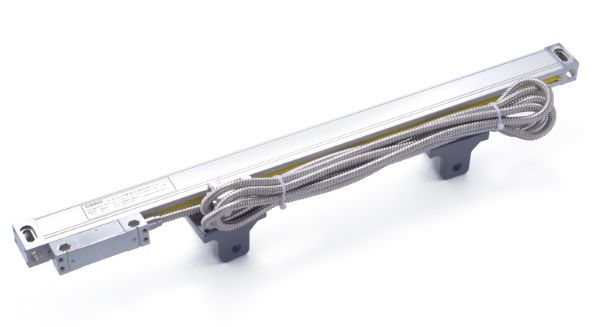

光栅尺位移传感器
光栅尺经常应用于数控机床的闭环伺服系统中，可用作直线位移或者角位移的检测。其测量输出的信号为数字脉冲，例如，在数控机床中常用于对刀具和工件的坐标进行检测，来观察和跟踪走刀误差，以起到一个补偿刀具的运动误差的作用。

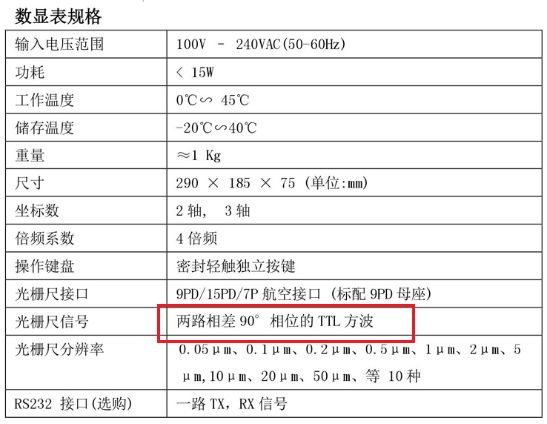

输出的信号为数字脉冲
这次客户问题是发现光栅尺输出计数不准确，怀疑信号质量问题，于是用示波器进行检测，测量发现，两路信号恒定相位差存在偏移，方波占空比非恒定50%，且信号本身存在较大毛刺，噪声大。由于光栅尺输出信号本身存在问题，次级耦合电路信号也不是太好。

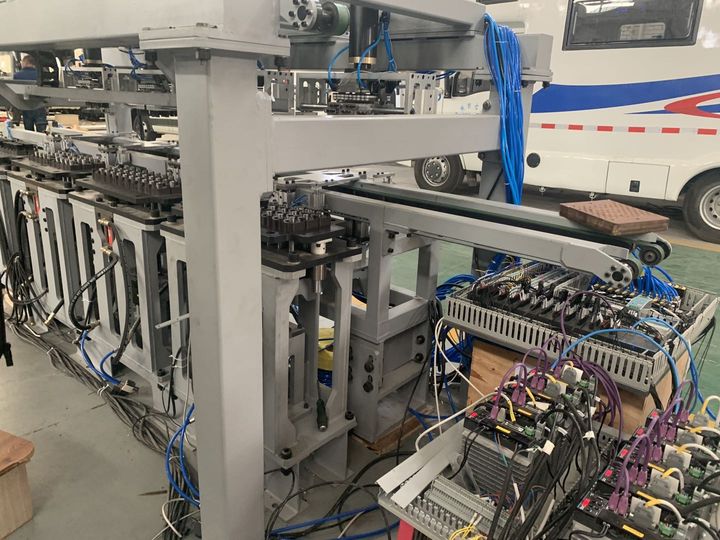

数控机床调试现场

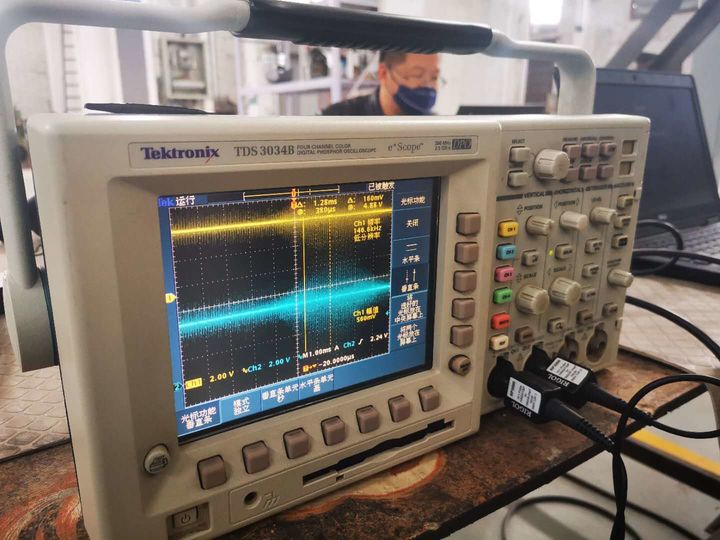

信号存在较大毛刺，易造成计数器误判断

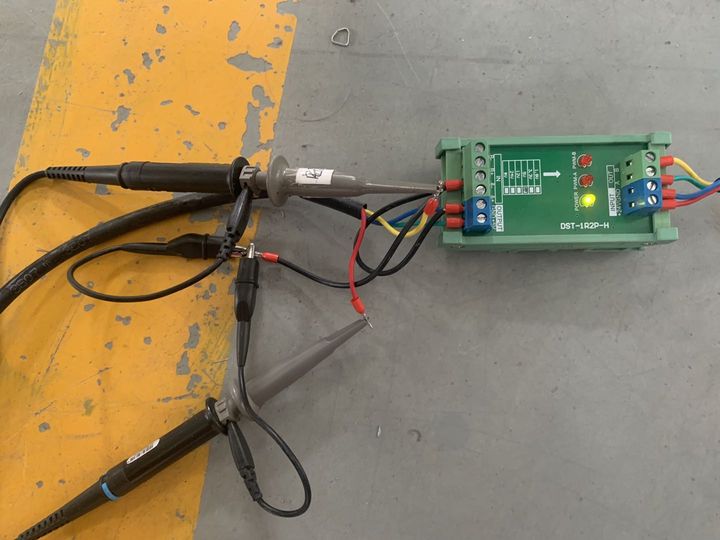

示波器探头接线
