2021年08月16日 | 飞思卡尔S12(X)系列单片机之map文件详解

2021-08-16 来源：eefocus

本文介绍的map文件内容解析适用于Freescale S12(X)系列MCU(CodeWarrior 5.9.0) 的CodeWarrior 应用工程编译结果的map文件,结合的具体例子是基于S12XS256的工程编译链接的MAP文件。

map文件是嵌入式MCU应用工程编译链接结果的内存映射结果文件，其中输出了工程编译器、链接器配置信息、用户代码和数据编译结果，函数调用关系，存储器资源分配和使用结果统计等非常详尽的信息，可以说是对编译结果所做分门别类的最详细描述。(上面这段是百度里面搜的)。

详细介绍如下：

TARGET SECTION(编译目标属性设置)

列举工程所使用的处理器类型(processor)：Freescale HC12

内存模型：SMALL/BANKED/LARGE

输出文件格式：ELF/DWARF 2.0

链接器版本信息：SmartLinker V-5.0.52 Build 15249

Tips：内存模型(memory model)的差别如下：

SMALL：小内存，适合于Flash小于64KB的MCU part，其使用局部地址访问，编译的代码运行效率最高；

BANKED：分页内存，适用于大于64KB的MCU part，使用分页访问的机制访问存储器，编译的代码中函数调用和数据访问使用16位地址(页内访问)和24位宽度的逻辑地址(跨页访问，使用关键词__far 修饰)，实现相同功能的C代码，编译结果较SMALL要大；

LARGE：大内存，适用于S12XE系列的Flash较大的MCU part，但因为其编译结果中函数调用和数据访问默认使用24位的逻辑地址(无需关键词__far修饰)，所以其编译结果较大，运行速度也是最慢的。

−FILE SECTION(工程文件列表)

列出所有工程链接使用的.c和.s文件，包括标准库文件编译之后的.o目标文件；

−STARTUP SECTION(启动结构体信息）

启动结构体，用于startup过程完成对RAM的初始化；

−SECTION-ALLOCATION SECTION(区分配)

系统默认段和用户自定义段分配和存储器分区映射统计结果，详细列出了每个段的段名(Section Name)，所占的存储器大小(Size)，属性(Type, R--只读，R/W--可读可写)，在存储器中存储起始(From)和结束地址(To)和分区(Segment)；

从.stack段的分配信息，我们可以获得正常stack的地址空间，以此在调试时可以通过查看SP寄存器判断是否堆栈溢出或越界

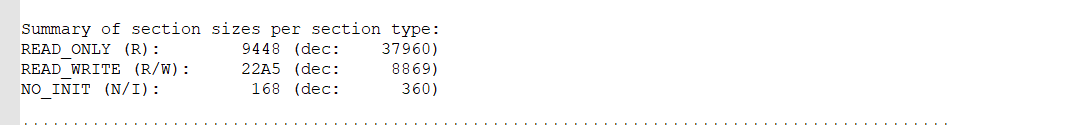

在SECTION-ALLOCATION SECTION的最后是所有段所占RAM和Flash大小的统计结果：其中READ_ONLY(R) 为Flash的大小，而 READ_WRITE(R/W)为RAM大小：

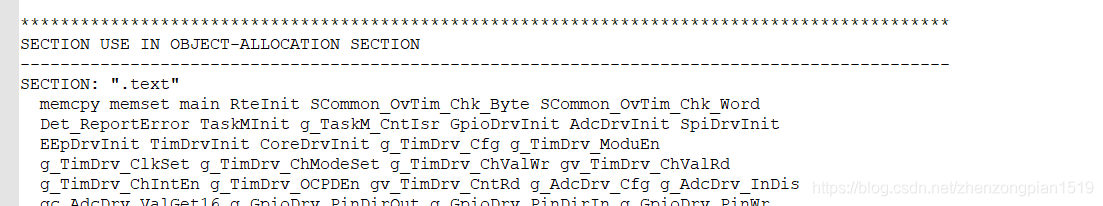

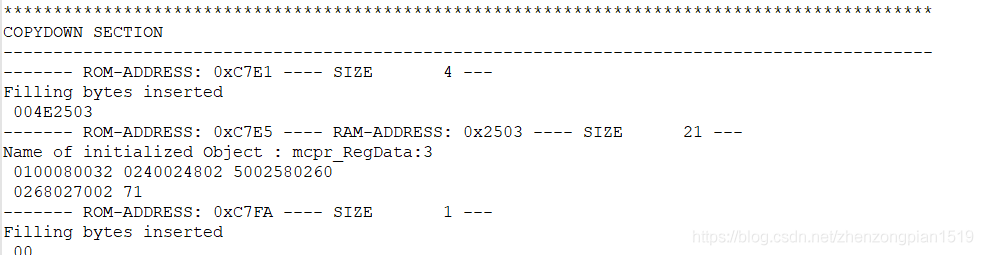

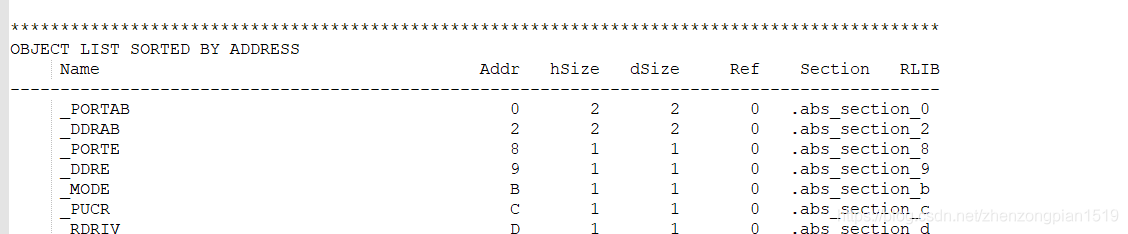

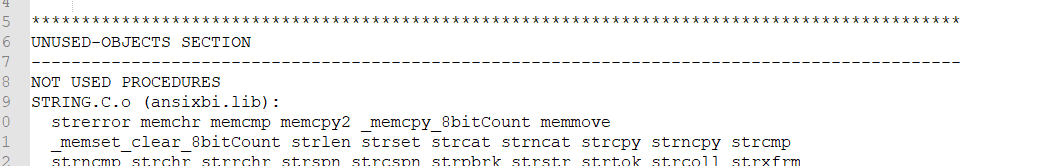

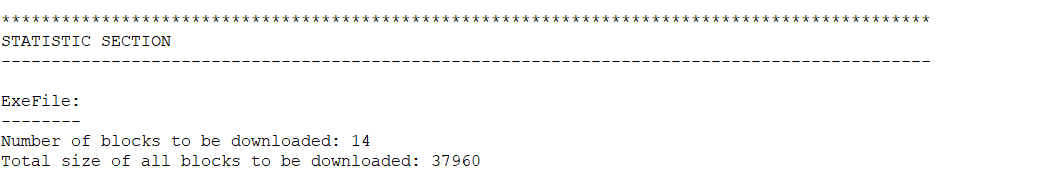

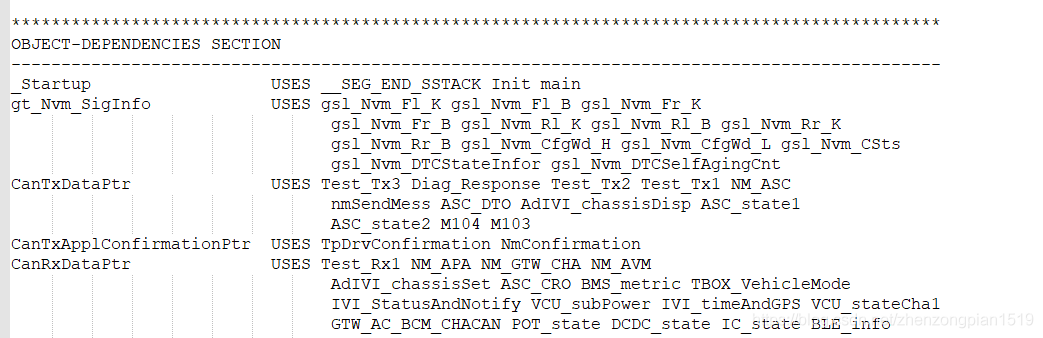

如果用户为了实现自定义RAM初始化，在工程的prm链接文件中，将某段RAM定义为NO_INIT属性(不计入.bss段和.common段，在工程的启动结构体_startupData中也不包含该段的信息，startup过程中不会自动对该属性存储器进行初始化)，则计算占用RAM大小时还需要加上相应的大小；
