上海2021年8月25日 /美通社/ -- 伏达半导体（NuVolta Technologies，以下简称伏达）今日宣布推出首款针对车载市场的高功率无线充电参考设计 -- NVTREF8040Q，基于伏达在手机无线充电领域的多年积累，这款无线充电发射端方案集高集成度、高效率与高功率三位于一体，应用于车载前装市场。随着NVTREF8040Q的推出，将为客户提供效率更高、充电更自由、更安全的无线充电解决方案。

1. 伏达发布首款50W车载无线充解决方案

近年来，随着汽车智能座舱的快速发展，各大汽车主机厂察觉到消费者对于手机无线充电功能的强劲需求。汽车座舱为了应对更加多变的应用场景，无线充电模块在汽车中的装载率越来越高。

在国内无线充电市场，伏达半导体作为消费类市场占有率第一的国产半导体供应商，紧跟国际巨头的步伐，仅用半年时间，推出首款车载高功率无线充解决方案 -- NVTREF8040Q (图1)，剑指车载市场。

此次发布的参考设计NVTREF8040Q中，搭载了伏达新一代车载无线充芯片NU8040Q，目前样片正在火热申请中。此次发布打破了国外公司在车载无线充行业的垄断地位，伏达成为该领域国产半导体公司的领头羊。

2. 伏达50W车载无线充方案 -- NVTREF8040Q的性能优势

将车载无线充方案的效率与功率都大幅度提高，展现了参考设计NVTREF8040Q的优势。

以下将从效率、软件与设计角度具体阐述。

2.1 效率高达77%，实现业界最高

伏达这次发布的车载50W无线充参考设计NVTREF8040Q的效率高达77%，达到了国内最高水准。

在硬件层面，除了智能全桥芯片NU8040的低内阻之外，伏达团队还优化了MOS管的死区时间。在软件层面，通过充电逻辑和控制策略的优化，进一步提升充电效率（图1），这体现了伏达强大的系统构建能力。

图一：伏达车载无线充参考设计NVTREF8040Q及实测充电效率曲线

2.2 模块化软件平台，MCU随心选

为了避免软件开发成为研发瓶颈，伏达基于多年深耕无线充电领域的深厚经验，致力于解放客户对于无线充电专用平台的依赖，并开发了一套超高适配性软件平台，其特点如下：

模块化结构

软件平台采用分层结构，将底层软件和应用层软件分离抽象，底层软件用来适配不同的MCU平台，应用层软件实现无线充功能，在不同的MCU平台上可实现复用，可以大大缩减平台更换的研发时间。

MCU平台随心选

依托于高集成度的智能全桥，大大减少了对MCU的资源要求，解除了无线充电应用与特定MCU平台的强绑定，让客户可以自由选择熟悉的开发平台，如通用型MCU，各大全球品牌以及国内车载MCU产品皆可，能够帮助客户优化供应链。

GUI界面调试工具

软件平台支持经过GUI界面调试Demo板，通过图形界面来配置线圈种类、线圈数量、私有协议类型、常见MCU平台、功率等级等，让客户能够随心适配。此外，一键校准完成初始化，调试期间打印中间变量实现状态跟踪，快速完成调试不是梦。

3. 超高精度Q值检测

针对无线充电领域的Q值检测难点，伏达团队创造性设计了一个硬件检测电路，可以将Q值检测的敏感度提升30%以上，具体提升值依赖于不同的异物、手机等检测客体，最高时可以提升87%（图2）。

在提升敏感度之外，该电路设计也使Q值检测结果的一致性大大提升。针对该技术，伏达已申请专利。

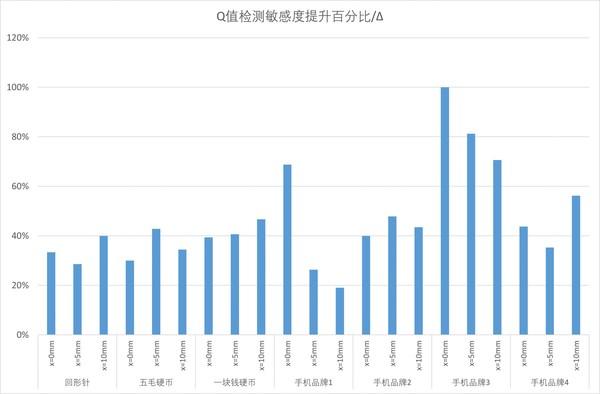

图二：参考设计NVTREF8040Q -- Q值检测敏感度提升百分比

4. 高集成度，极致简化电路设计

伏达的无线充电发射端芯片(Tx)具有超高集成度，集成了无线充电应用中的所有重要功能：高效率全桥、低EMI的FET驱动、无损电流检测、高精度Q值检测、数字解调模块等，让客户极致缩小方案体积，降低电路设计复杂度，大大缩减研发周期，帮助产品更快地推向市场。

伏达发布首款车载无线充参考设计 -- NVTREF8040Q，旨在为客户提供安全、高效的高功率无线充解决方案。结合伏达的软件平台，可以实现MCU自由化、线圈自由化、调试自由化三大优势。目前伏达已经与国内多个车载客户展开合作，随着国内车载无线充市场的发展，伏达的车载无线充产品将会持续为客户带来更多价值，实现车载无线随处充的愿景。
